申请日2003.10.28
公开(公告)日2004.10.13
IPC分类号C02F3/10
摘要

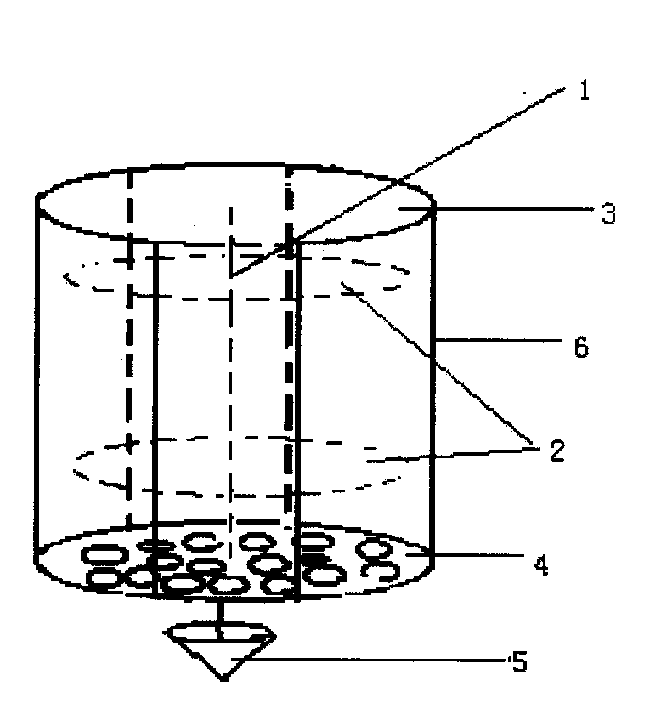

本实用新型公开了一种污水原位净化装置，涉及污水净化。该装置由连接绳1、净化叶片2、上浮板3、坠子5、下沉板4和外框架辐条6组成，连接绳1的一端固定在上浮板3的中心，另一端与坠子5连接，上浮板3、净化叶片2、下沉板4和坠子5顺序均匀串联在连接绳上，外框架辐条6围在上浮板3和下沉板4的四周。本实用新型可以改善受富营养化污染水体的质量，提高水体的透明度，遏止藻类“水华”的爆发，促进水域中生物多样性的恢复，制作、布设和维修简单，是一种清洁的环保型水体净化反应装置。本实用新型适用富营养化的海洋、湖泊、水库、河流以及喷泉、鱼塘、游泳池等开放性水体水质的改善。
権利要求書
1、一种污水原位净化装置，该装置放入水体中使用，其特征在 于，该装置由连接绳(1)、净化叶片(2)、上浮板(3)、坠子(5)、 下沉板(4)和外框架辐条(6)组成;连接绳(1)的长度小于水体 深度200～300毫米，连接绳(1)的一端固定在上浮板(3)的中心， 另一端与坠子(5)连接，净化叶片(2)采用泡沫板材，厚度为3～30 毫米，均匀串联在连接绳上(1)，两个净化叶片(2)之间的距离为 30～200毫米;下沉板(4)的中心固定在离上浮板(3)最远的净化 叶片(2)和坠子(5)之间的连接绳(1)上，外框架辐条(6)为硬 性材料制成的棒，在上浮板(3)和下沉板(4)的周边每隔50～200 毫米固定一根外框架辐条(6)，坠子(5)由比重大于2的材料制成， 其重量可克服净化叶片(2)、上浮板(3)和下沉板(4)在水中的浮 力而沉到水底。
说明书
一种污水原位净化装置
技术领域：
本实用新型涉及污水净化，适用富营养化的海洋、湖泊、水库、 河流以及水质变劣的喷泉、鱼塘、游泳池等开放性水体水质的改善。
技术背景：
现在环境问题越来越受到人们的重视，环境污染是人们急需解决 的重大问题。要解决环境污染就必须解决水体污染问题，目前世界水 域绝大部分受富营养化的困扰，水体的污染更加严重，制约着经济和 社会的发展，因此解决水体富营养化问题显得日益突出。
生物膜被定义为一种活跃地生长发育着的单一或混合的微生物 群体，如固着细菌、原生动物、真菌和藻类，其不可逆地附着到一种 活性的或非活性的固体表面。腐殖酸物质和生物膜，强烈地改变矿物 颗粒的吸附行为，这种表面吸附作用在废水污染物的迁移过程中起着 决定性作用。有机污染物可以在微生物作用下分解为简单的无机物、 二氧化碳和水，但是在分解过程需要消耗大量的氧气，光合过程放出 氧气，从而改变水体氧化还原电位;通过生物有机外壳结构上的微生 物吸收、吸附来削减其污染物质浓度，或者通过改变微环境来改变污 染物质的化学形态，从而减小污染物质的生物可利用性，遏制藻类的 生长。
申请号98240240.6实用新型公开了一种生物法处理污水的填 料，它由数个圆形环片架装而成，环片之间用与环片材料相同的隔片 连接，形成一个多扇形孔的网状的圆柱形，其中，内环片为圆锥形， 且相邻环片的锥度方向相反，隔片的数量从填料中部向外逐圈增多， 使扇形孔的数量也逐圈增多，以保证理想的比表面积和空隙率，本新 型不需安装，长期不用更换，空隙率达98%，不易堵塞，经其处理 的污水符合排放标准，可广泛用于工业污水和生活污水的处理。其不 足之处在于，结构复杂、占地空间大、污水要明显流动才能进行处理， 无法对开放性水体的污水进行就地原位处理。
发明内容：
本实用新型的目的是提供一种污水原位净化装置，该装置由连接 绳、净化叶片、上浮板、坠子下沉板和外框架辐条组成，连接绳的一 端固定在上浮板的中心，另一端与坠子连接，上浮板、净化叶片、坠 子和下沉板顺序均匀串联在连接绳上。本实用新型可以改善受富营养 化污染水体的质量，提高水体的透明度，遏止藻类“水华”的爆发， 促进水域中生物多样性的恢复，制作、布设和维修简单，是一种清洁 的环保型水体净化反应装置。
为了达到上述目的，本实用新型采用如下技术方案：一种污水原 位净化装置由净化系统和外框架组成;净化系统由连接绳、净化叶片、 上浮板和坠子组成;该装置放入水体中使用，连接绳的长度小于水体 深度200～300毫米，连接绳的一端固定在上浮板的中心，另一端与 坠子连接，上浮板采用比重小于1的材料制成，净化叶片采用泡沫板 材，厚度为3～30毫米，均匀串联在连接绳上，两个净化叶片之间的 距离为30～200毫米;外框架由下沉板和外框架辐条组成;下沉板采 用硬性板材，中间开孔，下沉板的中心固定在离上浮板最远的净化叶 片和坠子之间的连接绳上，外框架辐条为硬性材料制成的棒，在上浮 板和下沉板的周边每隔50～200毫米固定一根外框架辐条，坠子由比 重大于2的材料制成，其重量可克服净化叶片、上浮板和下沉板在水 中的浮力而沉到水底。
本实用新型与现有技术相比具有以下优点：
1、可以改善受富营养化污染水体的质量，提高水体的透明度， 使富营养化的水体在7～15天得到明显的改善，能在较短时间使水体 达到景观娱乐用水水质标准的要求;
2、对于已经或者即将出现藻类“水华”的水体，本实用新型可 以遏止藻类“水华”的爆发;
3、本实用新型在改善水质的同时，也可以促进水域中生物多样 性的恢复;
4、可以直接放置在受污染的水体中原位改善水质，不需要任何 动力和能源，是一种清洁的环保型净化反应器装置;
5、本实用新型外框架上可以设计一些灯具或霓虹灯，可以美化 环境，而不影响装置对污水的处理效果;
6、本实用新型材料来源广泛，制作、布设和维修简单，可以广 泛使用在受富营养化污染的水体中，对开放性水体如湖泊、水库、河 流、鱼塘、喷泉和游泳池等水质的改善具有同样的效果。
