申请日2018.02.07
公开(公告)日2018.12.14
IPC分类号C02F9/02
摘要
本实用新型提供一种可减小过滤阻力的污水处理装置，包括箱体，所述箱体内腔的左壁固定连接有横板，所述横板的右侧与箱体内腔的右壁固定连接，所述横板的顶部固定安装有过滤筒，所述过滤筒内腔的左壁固定连接有过滤网，所述过滤网的右侧与过滤筒内腔的右壁固定连接，所述箱体的顶部连通有进水。该可减小过滤阻力的污水处理装置，通过设置斜板、通孔、过滤膜、第一出水管和第二阀门，当污水经过过滤筒过滤后通过排水管进入净化筒的内部，过滤膜对污水进行进一步净化，打开第二阀门，位于斜板上方的水通过第一出水管排出，从而防止斜板上方的污水累计造成局部堵塞，从而有效的减小了过滤的阻力，提高过滤的效率。
权利要求书
1.一种可减小过滤阻力的污水处理装置，包括箱体(1)，其特征在于：所述箱体(1)内腔的左壁固定连接有横板(2)，所述横板(2)的右侧与箱体(1)内腔的右壁固定连接，所述横板(2)的顶部固定安装有过滤筒(3)，所述过滤筒(3)内腔的左壁固定连接有过滤网(4)，所述过滤网(4)的右侧与过滤筒(3)内腔的右壁固定连接，所述箱体(1)的顶部连通有进水管(5)，所述过滤筒(3)的底部连通有排水管(6)，所述排水管(6)远离过滤筒(3)的一端贯穿横板(2)并延伸至横板(2)的下方，所述排水管(6)位于横板(2)下方的部分的表面设置有第一阀门(7)，所述箱体(1)内腔的底部固定连接有净化筒(8)，所述净化筒(8)内腔的左壁固定连接有斜板(9)，所述斜板(9)的右侧与净化筒(8)内腔的右壁固定连接，所述斜板(9)的内部开设有通孔(10)，所述通孔(10)内部的左壁固定连接有过滤膜(11)，所述过滤膜(11)的右侧与通孔(10)内部的右壁固定连接，所述净化筒(8)的左侧连通有第一出水管(12)，所述第一出水管(12)的左端贯穿箱体(1)的左侧并延伸至箱体(1)的外部，所述第一出水管(12)的表面设置有第二阀门(13)。
2.根据权利要求1所述的一种可减小过滤阻力的污水处理装置，其特征在于：所述净化筒(8)的右侧的底部连通有第二出水管(14)，所述第二出水管(14)右端贯穿箱体(1)的右侧并延伸至箱体(1)的外部，所述第二出水管(14)位于箱体(1)外部的一端设置有管盖(15)。
3.根据权利要求1所述的一种可减小过滤阻力的污水处理装置，其特征在于：所述过滤筒(3)内腔的左壁固定连接有活性炭吸附层(16)，所述活性炭吸附层(16)的右侧与过滤筒(3)内腔的右壁固定连接。
4.根据权利要求1所述的一种可减小过滤阻力的污水处理装置，其特征在于：所述斜板(9)倾斜设置，所述第一出水管(12)位于斜板(9)的上方。
5.根据权利要求1所述的一种可减小过滤阻力的污水处理装置，其特征在于：所述进水管(5)的底端延伸至过滤筒(3)的内部。
6.根据权利要求1所述的一种可减小过滤阻力的污水处理装置，其特征在于：所述箱体(1)的底部固定连接有底座(17)，所述底座(17)的底部活动安装有滚轮(18)。
说明书
一种可减小过滤阻力的污水处理装置
技术领域
本实用新型涉及污水处理设备技术领域，具体为一种可减小过滤阻力的污水处理装置。
背景技术
污水是排入城镇污水系统的污水的统称，污水主要来源为生活污水，也有少许是工业废水。人们在日常生活活动中产生的废水，主要是生活废料和人的排泄物，其中包括厨房洗涤、淋浴、洗衣等的废水以及冲洗厕所等的污水。水是人类生活不能缺少的重要资源，随着水资源的不断匮乏，人们越来越重视污水的处理，在污水的排放过程中，需要污水处理设备对污水进行处理。但是，目前，现有的污水处理装置不能减小过滤阻力。
实用新型内容
针对现有技术的不足，本实用新型提供了一种可减小过滤阻力的污水处理装置，以解决上述背景技术中提出现有的污水处理装置不能减小过滤阻力的问题。
为实现上述目的，本实用新型通过以下技术方案予以实现：一种可减小过滤阻力的污水处理装置，包括箱体，所述箱体内腔的左壁固定连接有横板，所述横板的右侧与箱体内腔的右壁固定连接，所述横板的顶部固定安装有过滤筒，所述过滤筒内腔的左壁固定连接有过滤网，所述过滤网的右侧与过滤筒内腔的右壁固定连接，所述箱体的顶部连通有进水管，所述过滤筒的底部连通有排水管，所述排水管远离过滤筒的一端贯穿横板并延伸至横板的下方，所述排水管位于横板下方的部分的表面设置有第一阀门，所述箱体内腔的底部固定连接有净化筒，所述净化筒内腔的左壁固定连接有斜板，所述斜板的右侧与净化筒内腔的右壁固定连接，所述斜板的内部开设有通孔，所述通孔内部的左壁固定连接有过滤膜，所述过滤膜的右侧与通孔内部的右壁固定连接，所述净化筒的左侧连通有第一出水管，所述第一出水管的左端贯穿箱体的左侧并延伸至箱体的外部，所述第一出水管的表面设置有第二阀门。
优选的，所述净化筒的右侧的底部连通有第二出水管，所述第二出水管右端贯穿箱体的右侧并延伸至箱体的外部，所述第二出水管位于箱体外部的一端设置有管盖。
优选的，所述过滤筒内腔的左壁固定连接有活性炭吸附层，所述活性炭吸附层的右侧与过滤筒内腔的右壁固定连接。
优选的，所述斜板倾斜设置，所述第一出水管位于斜板的上方。
优选的，所述进水管的底端延伸至过滤筒的内部。
优选的，所述箱体的底部固定连接有底座，所述底座的底部活动安装有滚轮。
与现有技术相比，本实用新型的有益效果是：
1、该可减小过滤阻力的污水处理装置，通过设置斜板、通孔、过滤膜、第一出水管和第二阀门，当污水经过过滤筒过滤后通过排水管进入净化筒的内部，过滤膜对污水进行进一步净化，打开第二阀门，位于斜板上方的水通过第一出水管排出，从而防止斜板上方的污水累计造成局部堵塞，从而有效的减小了过滤的阻力，提高过滤的效率。
2、该可减小过滤阻力的污水处理装置，通过设置第二出水管和管盖，过滤结束时，打开管盖，使得经过净化处理的污水通过第二出水管排出并收集，以及设置的底座和滚轮，便于移动污水处理设备，从而便于对污水进行处理。
附图说明

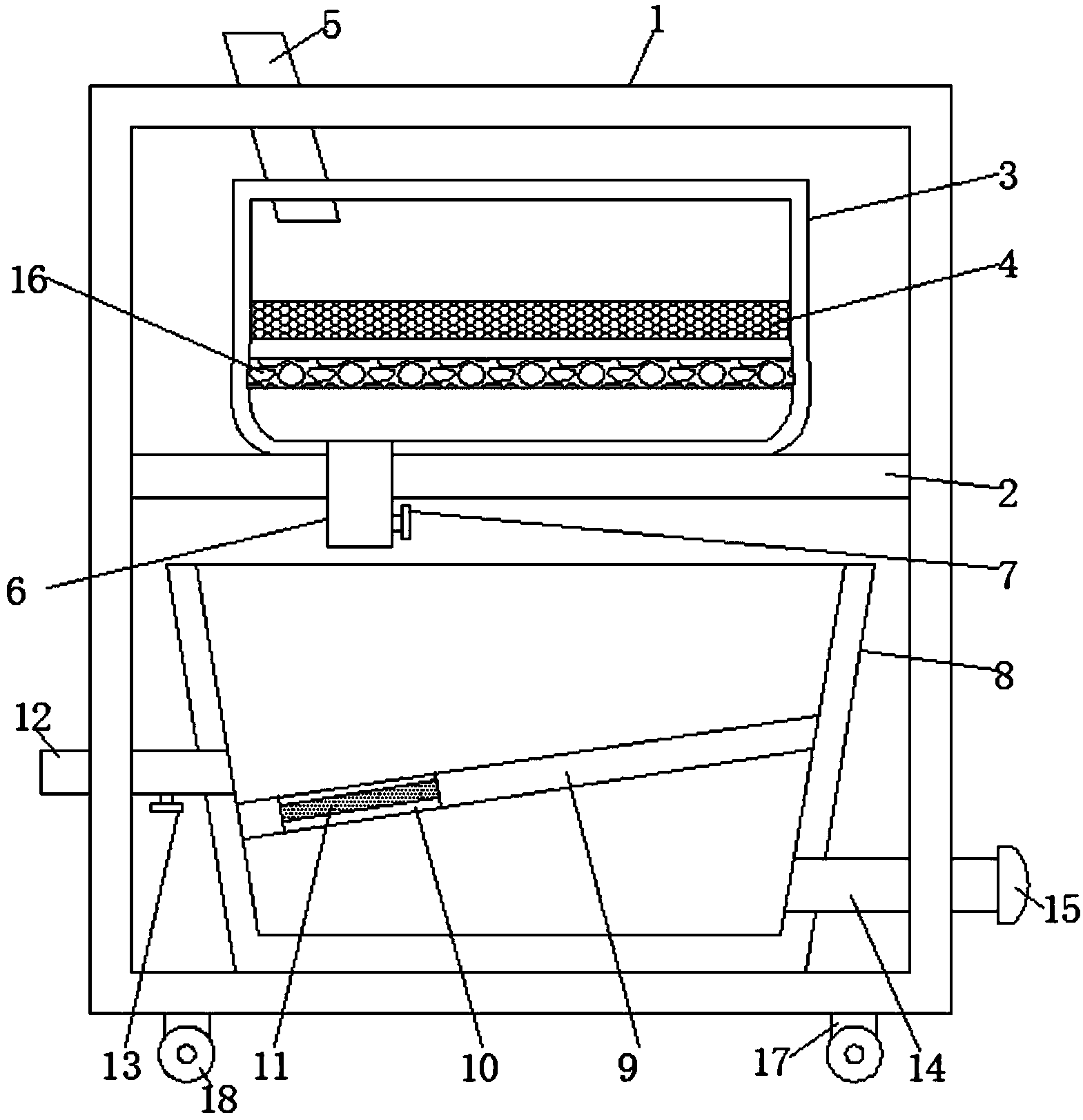

图1为本实用新型结构示意图。
图中：1箱体、2横板、3过滤筒、4过滤网、5进水管、6排水管、7第一阀门、8净化筒、9斜板、10通孔、11过滤膜、12第一出水管、13第二阀门、14第二出水管、15管盖、16活性炭吸附层、17底座、18滚轮。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1，本实用新型提供一种技术方案：一种可减小过滤阻力的污水处理装置，包括箱体1，所述箱体1内腔的左壁固定连接有横板2，所述横板2的右侧与箱体1内腔的右壁固定连接，所述横板2的顶部固定安装有过滤筒3，所述过滤筒3内腔的左壁固定连接有过滤网4，所述过滤网4的右侧与过滤筒3内腔的右壁固定连接，过滤网4对污水进行处理过滤，过滤筒3内腔的左壁固定连接有活性炭吸附层16，所述活性炭吸附层16的右侧与过滤筒3内腔的右壁固定连接，提高过滤的效率，所述箱体1的顶部连通有进水管5，进水管5的底端延伸至过滤筒3的内部，所述过滤筒3的底部连通有排水管6，所述排水管6远离过滤筒3的一端贯穿横板2并延伸至横板2的下方，所述排水管6位于横板2下方的部分的表面设置有第一阀门7，打开第一阀门7，经过过滤网4和活性炭吸附层16净化的污水通过排水管6进入净化筒8的内部，所述箱体1内腔的底部固定连接有净化筒8，所述净化筒8内腔的左壁固定连接有斜板9，所述斜板9的右侧与净化筒8内腔的右壁固定连接，所述斜板9的内部开设有通孔10，所述通孔10内部的左壁固定连接有过滤膜11，所述过滤膜11的右侧与通孔10内部的右壁固定连接，所净化筒8的左侧连通有第一出水管12，所述第一出水管12的左端贯穿箱体1的左侧并延伸至箱体1的外部，斜板9倾斜设置，所述第一出水管12位于斜板9的上方，所述第一出水管12的表面设置有第二阀门13，当污水经过过滤筒3过滤后通过排水管6进入净化筒8的内部，过滤膜11对污水进行进一步净化，打开第二阀门13，位于斜板9上方的水通过第一出水管12排出，从而防止斜板9上方的污水累计造成局部堵塞，从而有效的减小了过滤的阻力，提高过滤的效率，净化筒8的右侧的底部连通有第二出水管14，所述第二出水管14右端贯穿箱体1的右侧并延伸至箱体1的外部，所述第二出水管14位于箱体1外部的一端设置有管盖15，过滤结束时，打开管盖15，使得经过净化处理的污水通过第二出水管14排出并收集，箱体1的底部固定连接有底座17，所述底座17的底部活动安装有滚轮18，便于移动污水处理设备，从而便于对污水进行处理。
综上所述：该可减小过滤阻力的污水处理装置，通过设置斜板9、通孔10、过滤膜11、第一出水管12和第二阀门13，当污水经过过滤筒3过滤后通过排水管6进入净化筒8的内部，过滤膜11对污水进行进一步净化，打开第二阀门13，位于斜板9上方的水通过第一出水管12排出，从而防止斜板9上方的污水累计造成局部堵塞，从而有效的减小了过滤的阻力，提高过滤的效率。
并且，通过设置第二出水管14和管盖15，过滤结束时，打开管盖15，使得经过净化处理的污水通过第二出水管14排出并收集，以及设置的底座17和滚轮18，便于移动污水处理设备，从而便于对污水进行处理。
