申请日2018.02.06
公开(公告)日2018.07.06
IPC分类号C02F7/00
摘要
本发明公开了一种自循环式工业污水曝气装置，包括池体、固定架、搅拌轴、曝气叶片、曝气板、进水管和排水管，池体的顶部固定连接有固定架,固定架的内部设有双向丝杆,双向丝杆的左右两端分别套设有滑块,滑块的下表面固定连接有搅拌电机,搅拌电机的轴伸端固定连接有搅拌轴,搅拌轴上固定连接有曝气叶片,池体的左侧设有循环水管,池体的底部设有曝气板,在曝气过程中，曝气板左右移动，使气泡更加均匀地排入污水中，使污水与气泡混合更加均匀，利用循环水泵将池体底部的污水抽出，通过喷头重新喷洒到池体内，使污水与空气充分接触，污水循环曝气，进一步提高曝气效果，利用曝气叶片扬起表层污水，使污水与空气充分接触，对表层污水进行曝气。
权利要求书

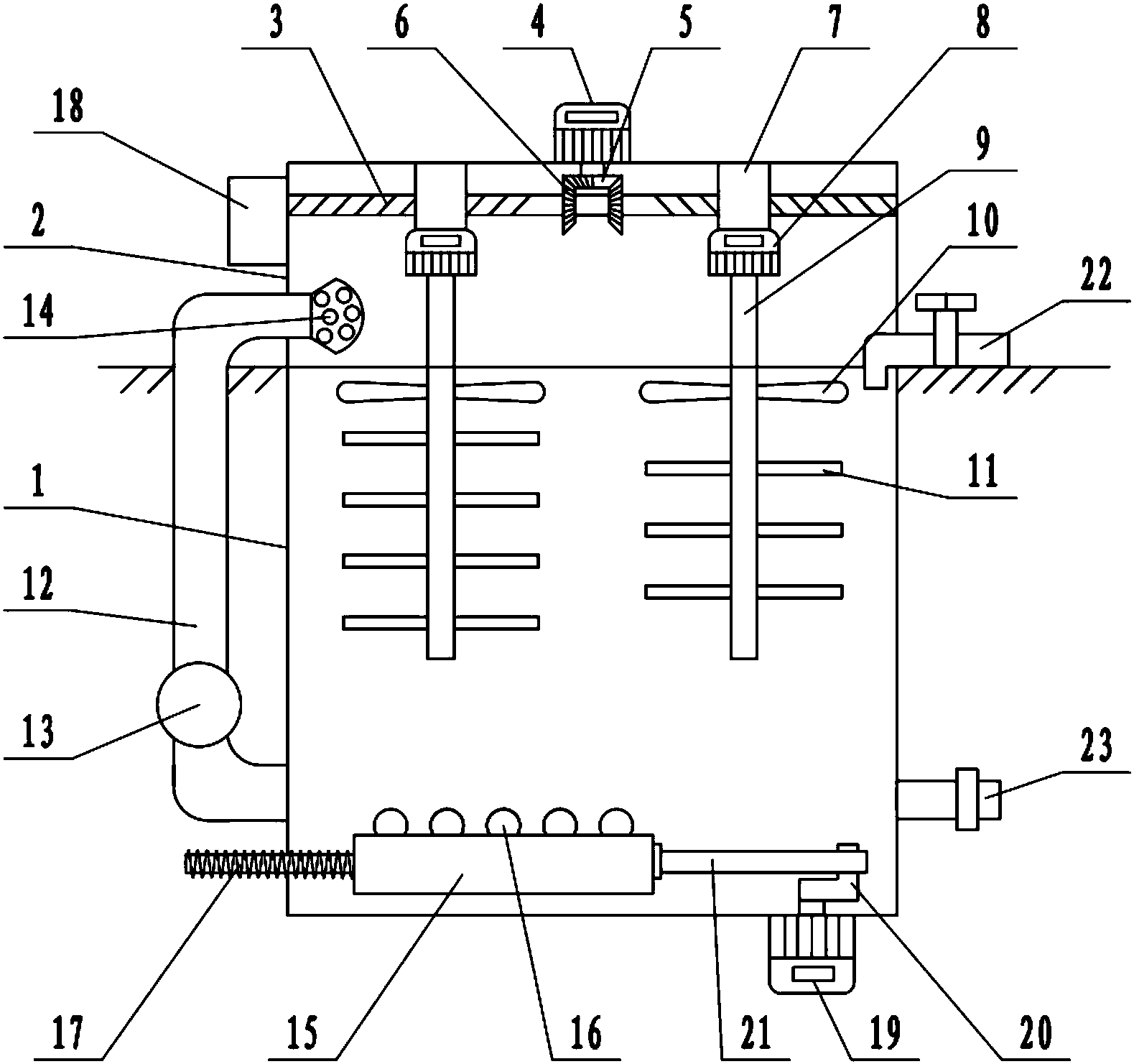

1.一种自循环式工业污水曝气装置，包括池体(1)、固定架(2)、搅拌轴(9)、曝气叶片(10)、曝气板(15)、进水管(22)和排水管(23),其特征在于，所述池体(1)的顶部固定连接有固定架(2),固定架(2)的内部设有双向丝杆(3),双向丝杆(3)的左右两端分别与固定架(2)的内壁转动连接，双向丝杆(3)的左右两端分别套设有滑块(7),滑块(7)的顶部与固定架(2)抵接，滑块(7)与双向丝杆(3)螺纹连接，滑块(7)的下表面固定连接有搅拌电机(8),搅拌电机(8)的轴伸端固定连接有搅拌轴(9),搅拌轴(9)伸入池体(1)内，搅拌轴(9)上固定连接有曝气叶片(10),池体(1)的左侧设有循环水管(12),循环水管(12)的中部安装有循环水泵(13)，循环水管(12)的下端与池体(1)连通，循环水管(12)的上端穿过固定架(2)的侧壁延伸到固定架(2)内部，循环水管(12)的上端安装有喷头(14)，池体(1)的底部设有曝气板(15),池体(1)的侧壁开设有滑槽，曝气板(15)嵌在滑槽内，曝气板(15)内部中空，曝气板(15)的左端固定连接有伸缩软管(17),伸缩软管(17)穿过池体(1)的侧壁延伸到池体(1)的左侧，固定架(2)的左侧壁固定连接有鼓风机(18),鼓风机(18)的排气口通过软管与伸缩软管(17)连通，池体(1)的下表面固定连接有第二电机(19),第二电机(19)的轴伸端穿过池体(1)的底部伸入池体(1)内，第二电机(19)的轴伸端固定连接有摇把(20),摇把(20)上套设有连杆(21),连杆(21)与摇把(20)转动连接，连杆(21)的左端与曝气板(15)的右端铰接。
2.根据权利要求1所述的自循环式工业污水曝气装置，其特征在于，所述固定架(2)的上表面固定连接有第一电机(4),第一电机(4)的轴伸端穿过固定架(2)延伸到固定架(2)的下方，第一电机(4)的轴伸端套设有半锥齿轮(5),半锥齿轮(5)的左右两侧分别设有从动锥齿轮(6),从动锥齿轮(6)套设在双向丝杆(3)上，半锥齿轮(5)分别与两个从动锥齿轮(6)间歇啮合。
3.根据权利要求1所述的自循环式工业污水曝气装置，其特征在于，所述搅拌轴(9)上还分布有若干搅拌杆(11)。
4.根据权利要求1所述的自循环式工业污水曝气装置，其特征在于，所述曝气叶片(10)的材质为不锈钢。
5.根据权利要求1所述的自循环式工业污水曝气装置，其特征在于，所述曝气板(15)的上表面分布有曝气头(16)。
6.根据权利要求1所述的自循环式工业污水曝气装置，其特征在于，所述池体(1)的顶部安装有进水管(22),进水管(22)上安装有阀门。
7.根据权利要求1所述的自循环式工业污水曝气装置，其特征在于，所述池体(1)的右侧壁下方安装有排水管(23),排水管(23)上安装有阀门。
说明书
一种自循环式工业污水曝气装置
技术领域
本发明涉及一种污水处理设备，具体是一种自循环式工业污水曝气装置。
背景技术
工业污水随意排放会对环境带来极大的负面影响，目前，人们常常利用曝气池处理污水，曝气池是利用活性污泥法进行污水处理的构筑物， 曝气池主要由池体、曝气系统和进出水口三个部分组成。池体一般用钢筋混凝土筑成，平面形状有长方形、方形和圆形等;曝气是使空气与水强烈接触的一种手段，其目的在于将空气中的氧溶解于水中，现有的曝气装置曝气结构单一，污水与空气混合不够充分，导致曝气效率低下，难以满足人们日益增长的污水处理需求。
发明内容
本发明的目的在于提供一种自循环式工业污水曝气装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种自循环式工业污水曝气装置，包括池体、固定架、搅拌轴、曝气叶片、曝气板、进水管和排水管,所述池体的顶部固定连接有固定架,固定架的内部设有双向丝杆,双向丝杆的左右两端分别与固定架的内壁转动连接，双向丝杆的左右两端分别套设有滑块,滑块的顶部与固定架抵接，滑块与双向丝杆螺纹连接，滑块的下表面固定连接有搅拌电机,搅拌电机的轴伸端固定连接有搅拌轴,搅拌轴伸入池体内，搅拌轴上固定连接有曝气叶片,池体的左侧设有循环水管,循环水管的中部安装有循环水泵，循环水管的下端与池体连通，循环水管的上端穿过固定架的侧壁延伸到固定架内部，循环水管的上端安装有喷头，池体的底部设有曝气板,池体的侧壁开设有滑槽，曝气板嵌在滑槽内，曝气板内部中空，曝气板的左端固定连接有伸缩软管,伸缩软管穿过池体的侧壁延伸到池体的左侧，固定架的左侧壁固定连接有鼓风机,鼓风机的排气口通过软管与伸缩软管连通，池体的下表面固定连接有第二电机,第二电机的轴伸端穿过池体的底部伸入池体内，第二电机的轴伸端固定连接有摇把,摇把上套设有连杆,连杆与摇把转动连接，连杆的左端与曝气板的右端铰接。
作为本发明进一步的方案：所述固定架的上表面固定连接有第一电机,第一电机的轴伸端穿过固定架延伸到固定架的下方，第一电机的轴伸端套设有半锥齿轮,半锥齿轮的左右两侧分别设有从动锥齿轮,从动锥齿轮套设在双向丝杆上，半锥齿轮分别与两个从动锥齿轮间歇啮合。
作为本发明再进一步的方案：所述搅拌轴上还分布有若干搅拌杆。
作为本发明再进一步的方案：所述曝气叶片的材质为不锈钢。
作为本发明再进一步的方案：所述曝气板的上表面分布有曝气头。
作为本发明再进一步的方案：所述池体的顶部安装有进水管,进水管上安装有阀门。
作为本发明再进一步的方案：所述池体的右侧壁下方安装有排水管,排水管上安装有阀门。
与现有技术相比，本发明的有益效果是：利用鼓风机将空气输送至曝气板，对底层污水进行曝气，在曝气过程中，曝气板左右移动，使气泡更加均匀地排入污水中，使污水与气泡混合更加均匀，利用循环水泵将池体底部的污水抽出，通过喷头重新喷洒到池体内，使污水与空气充分接触，污水循环曝气，进一步提高曝气效果，利用曝气叶片扬起表层污水，使表层污水与空气充分接触，对表层污水进行曝气，利用搅拌杆搅动污水，使污水与气泡混合更加均匀，提高曝气效率，在曝气过程中搅拌轴左右移动，扩大搅拌范围，进一步提高搅拌效果，进一步提高曝气效率。
