申请日2018.02.06
公开(公告)日2018.06.01
IPC分类号C02F9/06
摘要
本发明公开了一种化工污水处理设备，包括处理罐，处理罐上端装有密封盖，密封盖下端装有微电解设备，密封盖下端装有搅拌轴，搅拌轴上装有搅拌叶，密封盖下端装有抽液管，处理罐外侧装有过滤罐，过滤罐上下端为开口接头，过滤罐上下端装有端盖，过滤罐下端的端盖上装有进水接头，过滤罐上端的端盖上通过三通阀连接处理罐，过滤罐内装有微孔过滤板，处理罐下端设置有锥形结构的沉淀室，沉淀室一侧装有进气接头，本发明结构新颖，运行稳定，能够实现化工污水的快速过滤和微电解沉淀处理，处理效果好，效率高，有效的缩短了现在处理工序，清洗方便，满足了现在的使用要求。
权利要求书

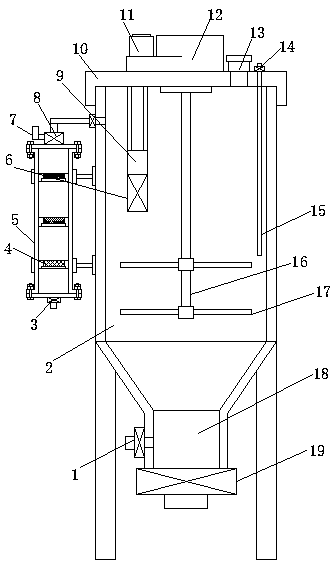

1.一种化工污水处理设备，包括处理罐(2)，其特征在于，所述处理罐(2)上端装有密封盖(10)，密封盖(10)下端装有微电解设备(9)，密封盖(10)下端装有搅拌轴(16)，搅拌轴(16)上装有搅拌叶(17)，密封盖(10)下端装有抽液管(15)，处理罐(2)外侧装有过滤罐(5)，过滤罐(5)上下端为开口接头，过滤罐(5)上下端装有端盖，过滤罐(5)下端的端盖上装有进水接头(3)，过滤罐(5)上端的端盖上通过三通阀(8)连接处理罐(2)，过滤罐(5)内装有微孔过滤板(4)，处理罐(2)下端设置有锥形结构的沉淀室(18)，沉淀室(18)一侧装有进气接头(1)。
2.根据权利要求1所述的化工污水处理设备，其特征在于，所述微电解设备(9)内装有微电解填料(6)。
3.根据权利要求1或权利要求2所述的化工污水处理设备，其特征在于，所述三通阀(8)上装有反向冲洗接头(7)。
4.根据权利要求3所述的化工污水处理设备，其特征在于，所述搅拌轴(16)上端连接变速箱(12)，变速箱(12)上装有电机(11)。
5.根据权利要求4所述的化工污水处理设备，其特征在于，所述密封盖(10)上装有添加剂口(13)，添加剂口(13)上装有密封帽。
6.根据权利要求3或权利要求4所述的化工污水处理设备，其特征在于，所述处理罐(2)下端装有排料阀(19)。
7.根据权利要求6所述的化工污水处理设备，其特征在于，所述抽液管(15)上端连接抽液接头(14)。
8.根据权利要求7所述的化工污水处理设备，其特征在于，所述微孔过滤板(4)设置有三块。
9.根据权利要求1或权利要求2所述的化工污水处理设备，其特征在于，所述密封盖(10)上装有添加剂口(13)，添加剂口(13)上装有密封帽。
10.根据权利要求1或权利要求2所述的化工污水处理设备，其特征在于，所述处理罐(2)下端装有排料阀(19)。
说明书
一种化工污水处理设备
技术领域
本发明涉及一种污水处理设备，具体是一种化工污水处理设备。
背景技术
纯净的水在经过使用后改变了原来的物理性质或化学性质，成为了含有不同种类杂质的废水。化工废水就是在化工生产中排放出的工艺废水、冷却水、废气洗涤水、设备及场地冲洗水等废水。这些废水如果不经过处理而排放，会造成水体的不同性质和不同程度的污染，从而危害人类的健康，影响工农业的生产。
现在化工污水排放量较大，现在的污水处理设备处理工序较多，需要用到的处理设备也较多，效率较低，无法满足现在的使用要求。
发明内容
本发明的目的在于提供一种化工污水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种化工污水处理设备，包括处理罐，所述处理罐上端装有密封盖，密封盖下端装有微电解设备，密封盖下端装有搅拌轴，搅拌轴上装有搅拌叶，密封盖下端装有抽液管，处理罐外侧装有过滤罐，过滤罐上下端为开口接头，过滤罐上下端装有端盖，过滤罐下端的端盖上装有进水接头，过滤罐上端的端盖上通过三通阀连接处理罐，过滤罐内装有微孔过滤板，处理罐下端设置有锥形结构的沉淀室，沉淀室一侧装有进气接头。
作为本发明进一步的方案：所述微电解设备内装有微电解填料
作为本发明进一步的方案：所述三通阀上装有反向冲洗接头。
作为本发明进一步的方案：所述搅拌轴上端连接变速箱，变速箱上装有电机。
作为本发明进一步的方案：所述密封盖上装有添加剂口，添加剂口上装有密封帽。
作为本发明进一步的方案：所述处理罐下端装有排料阀。
作为本发明进一步的方案：所述抽液管上端连接抽液接头。
作为本发明进一步的方案：所述微孔过滤板设置有三块。
与现有技术相比，本发明的有益效果是：本发明结构新颖，运行稳定，能够实现化工污水的快速过滤和微电解沉淀处理，处理效果好，效率高，有效的缩短了现在处理工序，清洗方便，满足了现在的使用要求。
