申请日2018.02.07
公开(公告)日2018.12.14
IPC分类号C02F1/72; C02F1/467; C02F1/78
摘要
本实用新型提供了一种用于处理工业废水的催化氧化装置，包括壳体，壳体下部侧面有进水口，壳体上部侧面设置有出水口，壳体内的底部设置有臭氧释放区，臭氧释放区的上方设置有催化剂支撑，催化剂支撑上设置有氧化反应催化剂，氧化反应催化剂的上方设置有电极装置，壳体下部对应臭氧释放区的位置设置有回流出口，壳体上部对应电极装置的位置设置有回流入口，回流入口连接有三通管，三通管的上端管的管口朝上且高于壳体顶部，三通管的下端管与回流出口连接。本实用新型提供的用于处理工业废水的催化氧化装置，能够实现循环氧化，增强了氧化能力，使用范围广，提高了处理效果，降低了运行成本。
权利要求书
1.一种用于处理工业废水的催化氧化装置，包括壳体，所述壳体下部侧面有进水口，所述壳体上部侧面设置有出水口，所述壳体内的底部设置有臭氧释放区，所述臭氧释放区的上方设置有催化剂支撑，所述催化剂支撑上设置有氧化反应催化剂，所述氧化反应催化剂的上方设置有电极装置，其特征在于：
所述壳体下部对应所述臭氧释放区的位置设置有回流出口，所述壳体上部对应所述电极装置的位置设置有回流入口，所述回流入口连接有三通管，所述三通管的上端管的管口朝上且高于所述壳体顶部，所述三通管的下端管与所述回流出口连接。
2.根据权利要求1所述的一种用于处理工业废水的催化氧化装置，其特征在于：所述三通管的下端管与所述回流出口之间设置有调节阀。
3.根据权利要求1所述的一种用于处理工业废水的催化氧化装置，其特征在于：所述回流出口和回流入口的数量均为两个，对称设置于所述壳体的两侧。
4.根据权利要求1所述的一种用于处理工业废水的催化氧化装置，其特征在于：所述氧化反应催化剂为载有铁与锰的活性氧化铝。
说明书
一种用于处理工业废水的催化氧化装置
技术领域
本实用新型涉及一种废水处理装置，尤其涉及一种用于处理工业废水的催化氧化装置。
背景技术
针对不同的废水，调整合适pH值，采用臭氧+催化剂+电催化相结合方式，能够提高废水的可生化性。目前对于工业废水的处理，臭氧预氧化技术较多，但臭氧的利用率低，氧化能力弱，使用范围窄，处理效果差，运行成本高。
实用新型内容
本实用新型要解决的技术问题是克服现有的缺陷，提供一种用于处理工业废水的催化氧化装置，使用范围广，处理效果好，运行成本低。
为了解决上述技术问题，本实用新型提供了如下的技术方案：

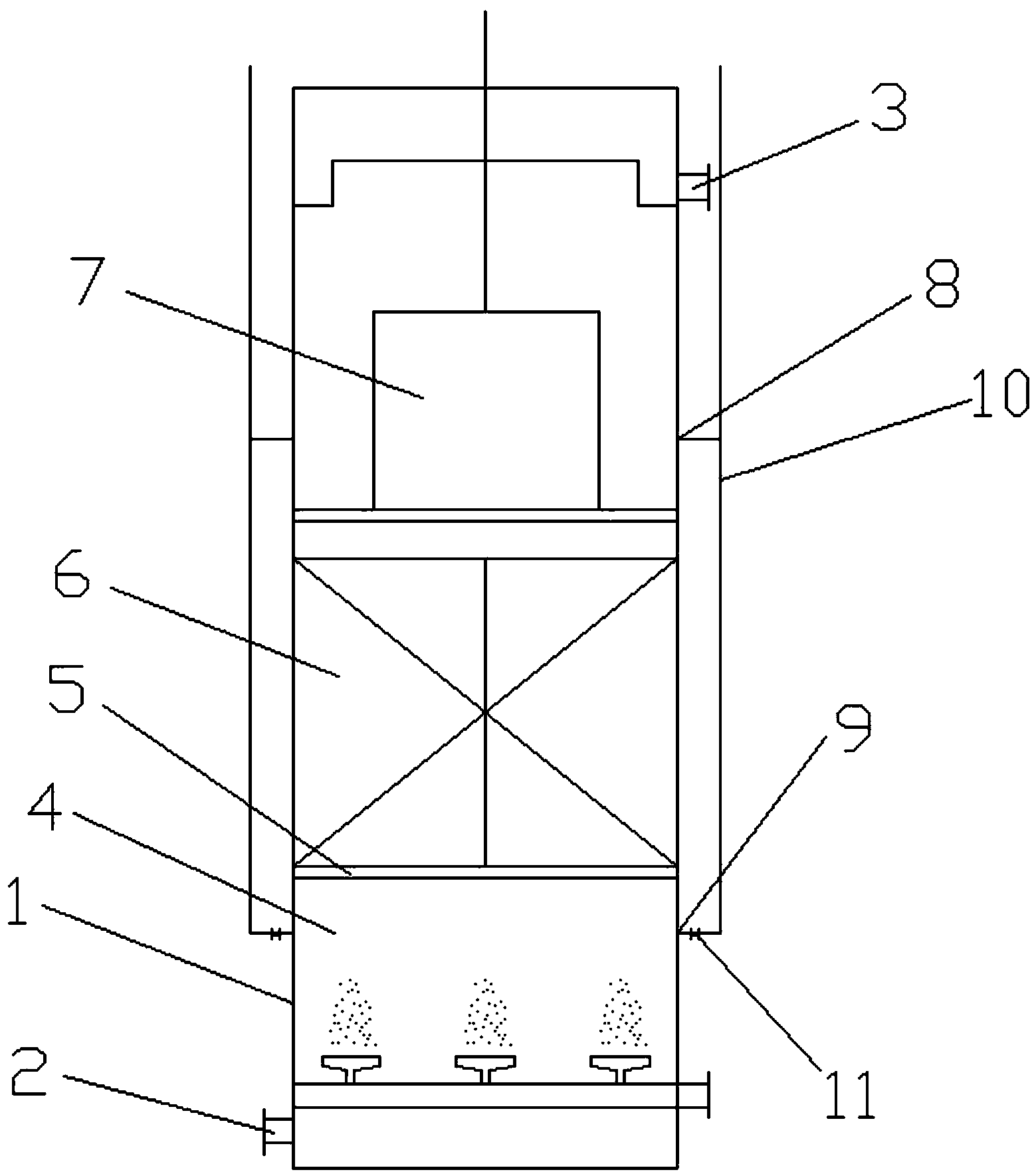

一种用于处理工业废水的催化氧化装置，包括壳体，所述壳体下部侧面有进水口，所述壳体上部侧面设置有出水口，所述壳体内的底部设置有臭氧释放区，所述臭氧释放区的上方设置有催化剂支撑，所述催化剂支撑上设置有氧化反应催化剂，所述氧化反应催化剂的上方设置有电极装置，所述壳体下部对应所述臭氧释放区的位置设置有回流出口，所述壳体上部对应所述电极装置的位置设置有回流入口，所述回流入口连接有三通管，所述三通管的上端管的管口朝上且高于所述壳体顶部，所述三通管的下端管与所述回流出口连接。
进一步地，所述三通管的下端管与所述回流出口之间设置有调节阀。
进一步地，所述回流出口和回流入口的数量均为两个，对称设置于所述壳体的两侧。
进一步地，所述氧化反应催化剂为载有铁与锰的活性氧化铝。
本实用新型一种用于处理工业废水的催化氧化装置，能够实现循环氧化，增强了氧化能力，使用范围广，提高了处理效果，降低了运行成本。
