申请日2018.03.29
公开(公告)日2018.08.24
IPC分类号B01D46/00
摘要
本发明提供一种节能水处理空气净化装置，包括设置外壳和内壳，内壳壁设置气缸，气缸内在靠近外壳进气口位置设置转动毛刷机构，气缸还设置气缸进气口，气缸的任一相对侧部均设置气缸出气口;气缸内滑动设置活塞，气缸进气口的内侧部通过扭簧转动设置进气口活动挡板;所气缸出气口在靠近壳体的一端的外侧部通过扭簧转动设置出气口活动挡板;活塞与圆盘偏心处通过连杆转动连接，电机驱动圆盘转动;气缸进气口的外侧部设置pm10过滤网，气缸出气口的内侧部设置pm2.5过滤网;毛刷与pm10过滤网接触。该空气净化器对空气进行分级过滤，毛刷及时清理pm10过滤网，避免了pm2.5过滤网会经常被大颗粒污染物阻塞，提高空气净化器的工作周期，结构简单，净化效率高效。
权利要求书

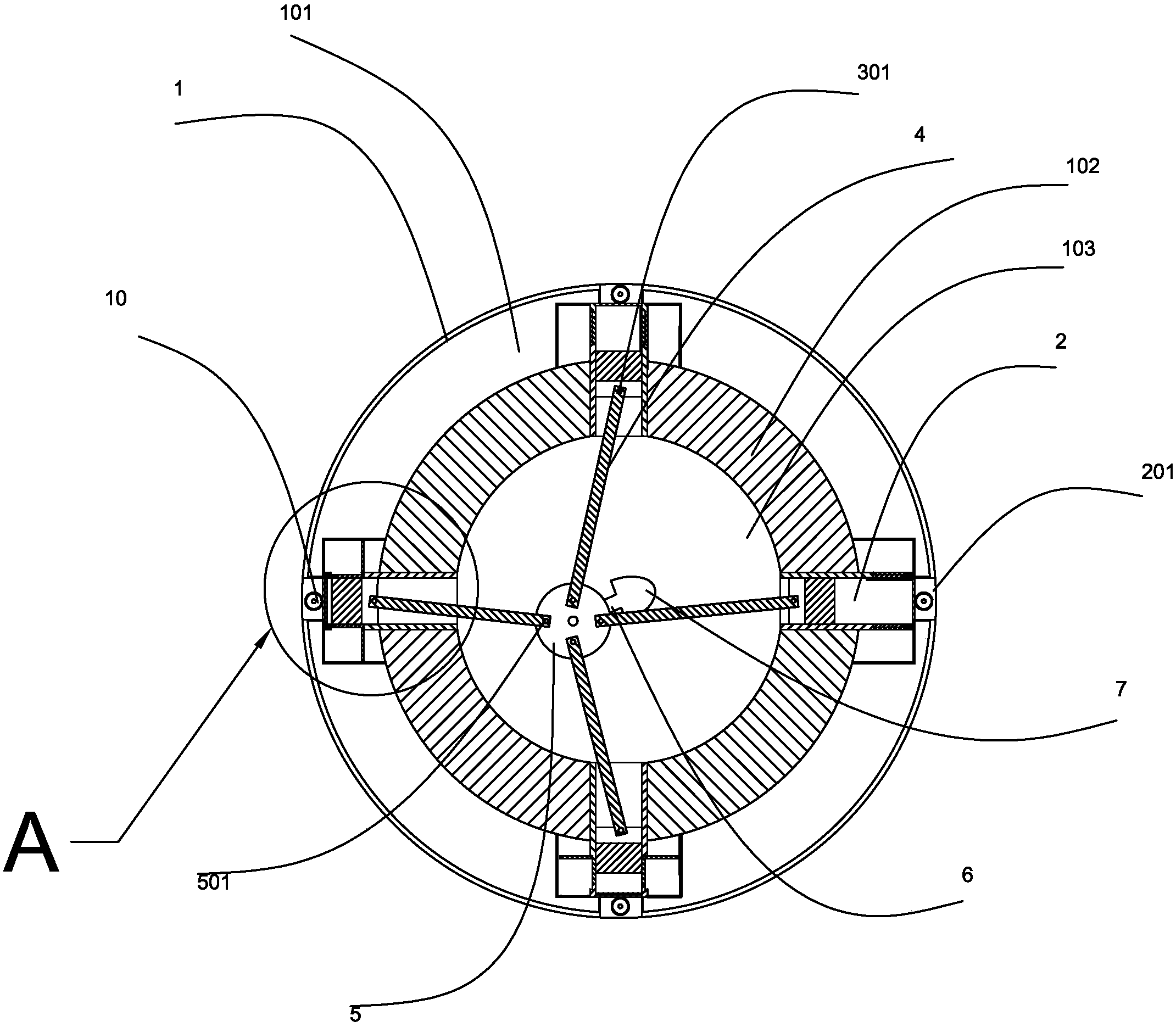

1.一种节能水处理空气净化装置，其特征在于，包括外壳(1)，所述外壳(1)内设置有第一空腔(101)，所述第一空腔(101)内部设置有内壳(102)，所述内壳(102)内设置有第二空腔(103)，所述第一空腔(101)内贯穿所述内壳(102)壁设置有中空的气缸(2);所述气缸(2)与所述外壳(1)壁连接并在外壳(1)壁上设置有外壳进气口(207)，所述外壳(1)上端设置有外壳出气口(208);
所述气缸(2)内在靠近外壳进气口(207)位置设置有转动毛刷机构(10)，所述气缸(2)在转动毛刷机构(10)和内壳(102)外壁之间设置有气缸进气口(201)，所述气缸(2)在气缸进气口(201)与内壳(102)外壁之间的任一相对侧部均设置有气缸出气口(204);
所述气缸(2)内滑动设置有活塞(3)，所述气缸进气口(201)的内侧部通过扭簧(203)转动设置进气口活动挡板(202);所述气缸出气口(204)在靠近壳体(1)的一端的外侧部通过扭簧(203)转动设置出气口活动挡板(205);
所述活塞(3)靠近第二空腔(103)的一侧部转动设置有连杆(4)，所述连杆(4)的另一端部与圆盘(5)偏心处转动连接，所述第二空腔(103)底部设置有电机(9),所述电机(9)与圆盘(5)连接并驱动圆盘(5)转动;所述气缸进气口(201)的外侧部设置有pm10过滤网，所述气缸出气口(204)的内侧部设置有pm2.5过滤网;
所述转动毛刷机构(10)包括在气缸(2)内部上下壁之间转动设置的旋转轴(1001)，所述旋转轴(1001)外壁螺旋设置有旋转滑槽，所述旋转滑槽包括与旋转轴(1001)垂直设置有的第一挡板(1002)以及与第一挡板(1002)另一端垂直设置的第二挡板(1003);所述第二挡板(1003)的外侧壁设置有毛刷(1005)，所述毛刷(1005)与pm10过滤网接触。
2.如权利要求1所述的节能水 处理空气净化装置，其特征在于，所述气缸出气口(204)设置防水无纺布(209)，所述防水无纺布(209)一端与气缸(2)外壁密封连接，另一端与内壳(102)的外壁连接，所述防水无纺布(209)将气缸出气口(204)与第一空腔(101)隔离。
3.如权利要求2所述的节能水处理空气净化装置，其特征在于，所述第一空腔(101)装有过滤空气的液体。
4.如权利要求3所述的节能水处理空气净化装置，其特征在于，所述外壳(1)底部设置出液口(11)。
5.如权利要求1所述的节能水处理空气净化装置，其特征在于，所述旋转轴(1001)在一端部设置有第四挡板(1004)，所述第四挡板(1004)与所述第一挡板(1002)和第二挡板(1003)固定连接。
6.如权利要求1所述的节能水处理空气净化装置，其特征在于，所述圆盘(5)底部垂直设置有支杆(601)，所述支杆(601)的另一端部垂直设置有转动连杆(6);所述电机(9)经转动轴(8)与所述转动连杆(6)连接，并且经过转动连杆(6)和支杆(601)驱动圆盘(5)转动。
7.如权利要求6所述的节能水处理空气净化装置，其特征在于，所述转动连杆(6)的一端部与支杆(601)连接，另一端部设置有平衡块(7)，所述转动轴(8)与转动连杆(6)中部位置连接。
8.如权利要求1所述的节能水处理空气净化装置，其特征在于，所述连杆(4)通过第一活动转轴(301)与活塞(3)转动连接，所述连杆(4)通过第二活动转轴(501)与圆盘(5)转动连接。
9.如权利要求1所述的节能水处理空气净化装置，其特征在于，所述气缸(2)在所述气缸出气口(204)的一端部通过扭簧(203)转动设置出气口活动挡板(205)，另一端设置有限位平台(206)。
10.如权利要求1所述的节能水处理空气净化装置，其特征在于，所述外壳(1)底部外侧固定设置有支架(12)，所述支架(12)另一端设置有滚轮(13)。
说明书
一种节能水处理空气净化装置
技术领域
本发明属于空气净化领域，特别是涉及一种多向位环保空气过滤器。
背景技术
PM2.5也称为可入肺颗粒物，是指大气中直径小于或等于2.5微米的颗粒物。虽然PM2.5只是地球大气成分中含量很少的组分，但它对空气质量和能见度等有重要的影响。与较粗的大气颗粒物相比，PM2.5粒径小，富含大量的有毒、有害物质且在大气中的停留时间长、输送距离远，因而对人体健康和大气环境质量的影响更大。被吸入人体后会直接进入支气管，干扰肺部的气体交换，引发包括哮喘、支气管炎和心血管病等方面的疾病，会损害血红蛋白输送氧的能力，丧失血液。对贫血和血液循环障碍的病人来说，可能产生严重后果。例如可以加重呼吸系统疾病，甚至引起充血性心力衰竭和冠状动脉等心脏疾病。总之这些颗粒还可以通过支气管和肺泡进入血液，其中的有害气体、重金属等溶解在血液中，对人体健康的伤害更大。人体的生理结构决定了对PM2.5没有任何过滤、阻拦能力。
随着人们生活品质的提高，对于居住环境的要求也日益提高，在室内逐渐开始选择通过空气过滤器除去空气中的PM2.5，现有的空气中PM2.5过滤器应用较多的为滤网式PM2.5过滤器。
但是实践表明，现有的滤网式PM2.5过滤器在使用中容易发生滤网堵塞，需要频繁进行清理，而且过滤效率低，由此导致使用不方便。
发明内容
(一)解决的技术问题针对现有技术的不足，本发明提供一种节能水处理空气净化装置，解决了以解决现有技术的空气过滤器使用在使用中容易发生滤网堵塞，过滤效率低的技术问题。
(二)技术方案
为实现以上目的，本发明通过以下技术方案予以实现：
一种节能水处理空气净化装置，包括外壳，所述外壳内设置有第一空腔，所述第一空腔内部设置有内壳，所述内壳内设置有第二空腔，所述第一空腔内贯穿所述内壳壁设置有中空的气缸;所述气缸与所述外壳壁连接并在外壳壁上设置有外壳进气口，所述外壳上端设置有外壳出气口;
所述气缸内在靠近外壳进气口位置设置有转动毛刷机构，所述气缸在转动毛刷机构和内壳外壁之间设置有气缸进气口，所述气缸在气缸进气口与内壳外壁之间的任一相对侧部均设置有气缸出气口;
所述气缸内滑动设置有活塞，所述气缸进气口的内侧部通过扭簧转动设置进气口活动挡板;所述气缸出气口在靠近壳体的一端的外侧部通过扭簧转动设置出气口活动挡板;
所述活塞靠近第二空腔的一侧部转动设置有连杆，所述连杆的另一端部与圆盘偏心处转动连接，所述第二空腔底部设置有电机，所述电机与圆盘连接并驱动圆盘转动;所述气缸进气口的外侧部设置有pm10过滤网，所述气缸出气口的内侧部设置有pm2.5过滤网;
所述转动毛刷机构包括在气缸内部上下壁之间转动设置的旋转轴，所述旋转轴外壁螺旋设置有旋转滑槽，所述旋转滑槽包括与旋转轴垂直设置有的第一挡板以及与第一挡板另一端垂直设置的第二挡板;所述第二挡板的外侧壁设置有毛刷，所述毛刷与pm10过滤网接触。
优选的，所述气缸出气口设置防水无纺布，所述防水无纺布一端与气缸外壁密封连接，另一端与内壳的外壁连接，所述防水无纺布将气缸出气口与第一空腔隔离。
优选的，所述第一空腔装有过滤空气的液体。
优选的，所述外壳底部设置出液口。
优选的，所述旋转轴在一端部设置有第四挡板，所述第四挡板与所述第一挡板和第二挡板固定连接。
优选的，所述圆盘底部垂直设置有支杆，所述支杆的另一端部垂直设置有转动连杆;所述电机经转动轴与所述转动连杆连接，并且经过转动连杆和支杆驱动圆盘转动。
优选的，所述转动连杆的一端部与支杆连接，另一端部设置有平衡块，所述转动轴与转动连杆中部位置连接。
优选的，所述连杆通过第一活动转轴与活塞转动连接。
优选的，所述连杆通过第二活动转轴与圆盘转动连接。
优选的，所述气缸在所述气缸出气口的一端部通过扭簧转动设置出气口活动挡板，另一端设置有限位平台。
优选的，所述外壳底部外侧固定设置有支架，所述支架另一端设置有滚轮。
(三)有益效果
本发明提供了一种节能水处理空气净化装置，具备以下有益效果：
本发明的节能水处理空气净化装置在电机驱动下活塞在气缸中往复运动，从而在气压差的作用下外界空气从进气口透过pm10过滤网进入气缸中，再由于活塞向外移动促使气缸中的气体从出气口透过pm2.5过滤网排带外界，如此往复运转实现对空气的过滤，达到净化空气的目的。并且通过空气推动旋转轴转动从而促使第二挡板外的毛刷对pm10过滤网的污垢进行及时的清理。该空气净化器对空气进行分级过滤，避免了pm2.5过滤网会经常被大颗粒污染物阻塞，对pm10过滤网的污垢及时清理，达到延迟过滤网的清洗周期的目的，提高空气净化器的工作周期，且该结构简单，运转顺畅，净化效率高效。
