申请日2018.03.29
公开(公告)日2018.08.31
IPC分类号C02F1/52; B01F7/10; B01F11/00
摘要
本发明公开了一种故障率低的污水处理设备，包括池体、搅拌装置及驱动装置;所述搅拌装置包括搅拌轮和设于所述搅拌轮上的搅拌件;所述驱动装置包括与所述搅拌轮活动连接的连接件、用于驱动所述连接件上下动作的驱动件及两传动件，当所述连接件上下动作时，所述搅拌轮沿所述传动件上下滚动;所述池体内对应于所述搅拌轮的左右两侧上分别设有一安装架，两传动件分别可拆卸连接于所述安装架其中一侧上，该安装架的另一侧与所述池体内壁可拆卸连接。本发明通过在搅拌轮的左右两侧上分别设置安装架，使得搅拌轮在上下运动时的结构更为稳定，使得连接件在上下移动时能够稳定带动搅拌轮上下移动，避免搅拌轮出现歪斜而使得连接件出现卡死，降低故障率。
权利要求书

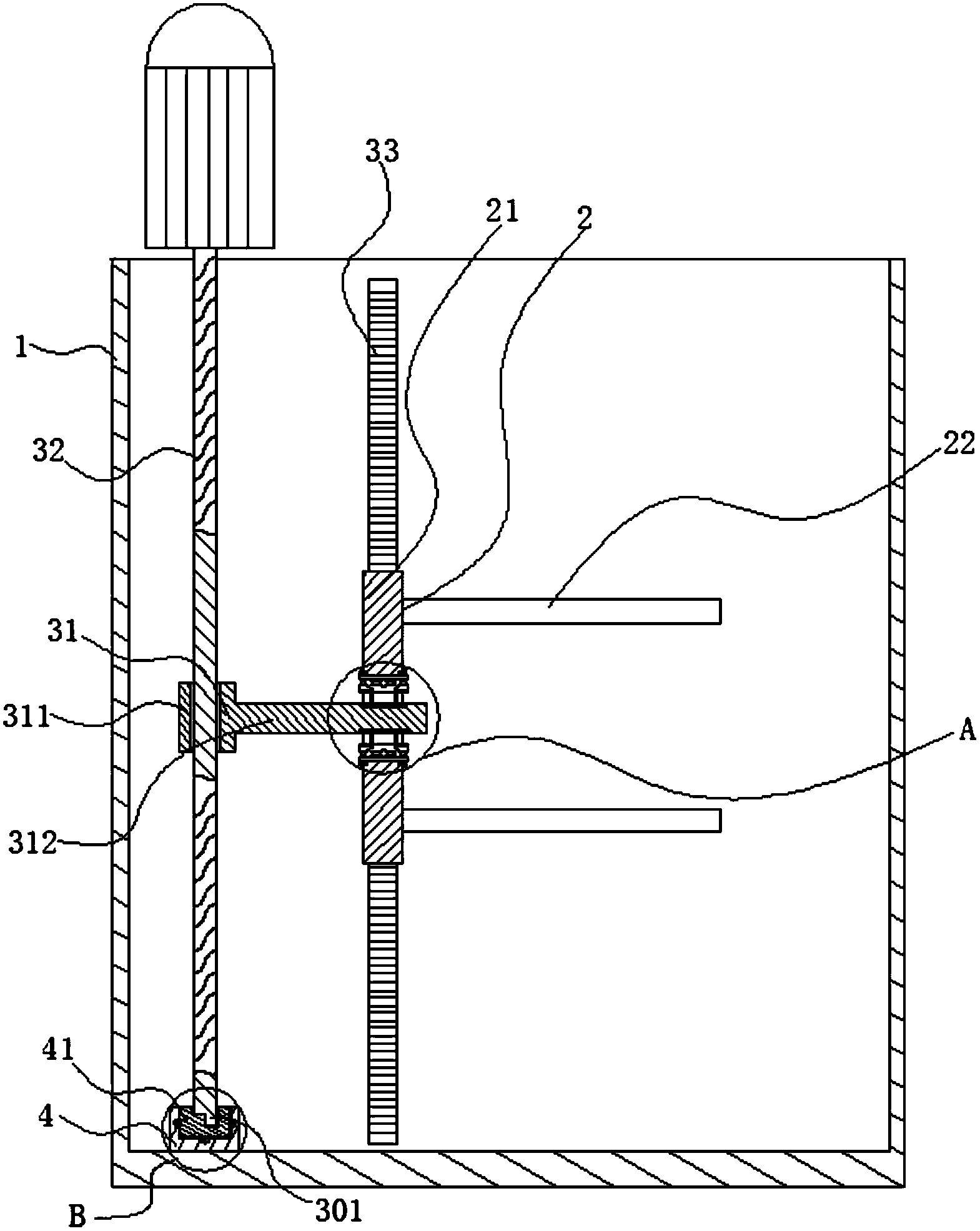

1.一种故障率低的污水处理设备，包括池体(1)、搅拌装置(2)及驱动装置(3);所述搅拌装置(2)包括搅拌轮(21)和设于所述搅拌轮(21)上的搅拌件(22);所述驱动装置(3)包括与所述搅拌轮(21)活动连接的连接件(31)、用于驱动所述连接件(31)上下动作的转动件(32)及两传动件(33)，当所述连接件(31)上下动作时，所述搅拌轮(21)沿所述传动件(33)上下滚动;其特征在于：所述池体(1)内对应于所述搅拌轮(21)的左右两侧上分别设有一安装架(5)，两传动件(33)分别可拆卸连接于所述安装架(5)其中一侧上，该安装架(5)的另一侧与所述池体(1)内壁可拆卸连接。
2.根据权利要求1所述一种故障率低的污水处理设备，其特征在于：所述安装架(5)包括两横杆(51)和分别设于两横杆两端的连接杆(52)，所述传动件(33)设于该连接杆(52)上。
3.根据权利要求1所述一种故障率低的污水处理设备，其特征在于：所述横杆(51)包括第一杆体(511)和穿设于第一杆体内的第二杆体(512)，所述第一杆体(511)端部向外延伸形成第一延伸部(513)，所述第二杆体(512)端部向外延伸形成第二延伸部(514)，所述第一、第二延伸部之间设有间距调节结构。
4.根据权利要求3所述一种故障率低的污水处理设备，其特征在于：所述间距调节结构包括穿设于所述第一延伸部上的螺杆(61)、设于第二延伸部上供螺杆穿过的螺孔(62)及设于螺杆上的第一螺母(63)和第二螺母(64)。
5.根据权利要求1所述一种故障率低的污水处理设备，其特征在于：所述连接件(31)上套设有一固定件(34)，该固定件(34)上套设有一与所述搅拌轮(21)可拆卸连接的轴承件(35)。
6.根据权利要求5所述一种故障率低的污水 处理设备，其特征在于：所述固定件(34)外壁设有多个弹性件(36)，该弹性件(36)与所述轴承件(35)可拆卸连接。
说明书
一种故障率低的污水处理设备
技术领域
本发明属于工业污水处理技术领域，尤其是涉及一种故障率低的污水处理设备。
背景技术
随着工业的发展，水污染也日益严重，现代工业中，需对工业废水进行处理之后才可排入大自然，在废水处理中，搅拌装置可通过丝杆来回转动以驱动搅拌轮转动，搅拌轮带动设置在其上的搅拌桨进行转动，从而达到搅拌的效果。但该种结构下，搅拌轮和搅拌桨的质量较大，带动搅拌轮转动时，搅拌轮容易出现歪斜，使得与丝杆传动的部位出现卡死的情况，故障率低，不便于维修。
发明内容
本发明为了克服现有技术的不足，提供一种方便维修的故障率低的污水处理设备。
为了实现上述目的，本发明采用以下技术方案：一种故障率低的污水处理设备，包括池体、搅拌装置及驱动装置;所述搅拌装置包括搅拌轮和设于所述搅拌轮上的搅拌件;所述驱动装置包括与所述搅拌轮活动连接的连接件、用于驱动所述连接件上下动作的驱动件及两传动件，当所述连接件上下动作时，所述搅拌轮沿所述传动件上下滚动;所述池体内对应于所述搅拌轮的左右两侧上分别设有一安装架，两传动件分别可拆卸连接于所述安装架其中一侧上，该安装架的另一侧与所述池体内壁可拆卸连接。本发明通过在搅拌轮的左右两侧上分别设置安装架，使得搅拌轮在上下运动时的结构更为稳定，使得连接件在上下移动时能够稳定带动搅拌轮上下移动，避免搅拌轮出现歪斜而使得连接件出现卡死，降低故障率;
其次，设置搅拌装置和驱动装置，驱动装置可驱动搅拌装置对水体搅拌，加速水体内的悬浮颗粒与絮凝剂相接触，提高水处理效率;具体的，设置搅拌轮，通过该搅拌轮在纵向方向上进行滚动，其可带着设在搅拌轮上的搅拌件进行转动，因此可搅动水体，且搅拌轮上下滚动，搅拌件随着搅拌轮上下活动，可将上层絮凝剂带至池体的下部，同样的，将池体下层的悬浮颗粒带动至上层，有效加速絮凝剂和悬浮颗粒间的接触速率和接触的几率;设置连接件可对搅拌轮定位，保障搅拌轮在转动时无法进行左右位移;而设置驱动件能够有效驱动连接件进行上下活动，进而连接件带动搅拌轮上下活动;传动件使得搅拌轮随连接件上下活动时，搅拌轮可沿着传动件滚动，其一方面使得搅拌轮转动，另一方面对搅拌轮定位，保障在未工作状态下搅拌轮保持静止，进而搅拌件不会运动，因此使得池体可用于部分不需搅拌的水处理工艺，一物多用;设置旋转基座可对旋转件实现有效的定位，保障旋转件在转动过程中稳定转动，不会发生偏移或脱落;而设置旋转件和转动件相互连接，可对转动件的下部进行定位，避免因在搅拌轮上的震动造成转动件下部左右晃动，导致装置无法稳定的运行;因此旋转件可有效的提高装置的稳定性，从而提高装置的使用寿命，同样的还可提高装置的搅拌效率。
所述安装架包括两横杆和分别设于两横杆两端的连接杆，所述传动件设于该连接杆上。
所述横杆包括第一杆体和穿设于第一杆体内的第二杆体，所述第一杆体端部向外延伸形成第一延伸部，所述第二杆体端部向外延伸形成第二延伸部，所述第一、第二延伸部之间设有间距调节结构;通过间距调节结构实现第一、第二延伸部之间的间距可调，进而能够调整两传动件之间的相对位置，从而能够适应不同大小规格的搅拌轮的安装，适用范围广;且在需要对搅拌轮进行维修时，通过将两传动件之间的间距调大，即可直接对搅拌轮进行维修操作，工作效率高，维修方便。
所述间距调节结构包括穿设于所述第一延伸部上的螺杆、设于第二延伸部上供螺杆穿过的螺孔及设于螺杆上的第一螺母和第二螺母;通过旋动第一、第二螺母即可快速调整第一、第二延伸部之间的距离，操作简便，工作效率高。
所述连接件上套设有一固定件，该固定件上套设有一与所述搅拌轮可拆卸连接的轴承件;设置固定件，可对轴承件进行固定，从而确保轴承件无法沿着连接件的长度方向运动;同样的，设置轴承件降低了搅拌轮在安装至连接件之后与连接件之间的摩擦力，减小机械磨损，延长使用寿命;同时搅拌轮与轴承件可拆卸连接，从而可便于将搅拌轮卸下以更换不同规格大小的搅拌轮，也可便于将搅拌轮卸下后，在搅拌轮上安装搅拌件更方便。
所述固定件侧壁上设有多个弹性件，该弹性件与所述轴承件可拆卸连接;在固定件侧壁上设置多个与轴承件相连的弹性件，因此在连接件上下活动时，连接件可相对搅拌轮发生小范围的偏移，并在偏移之后还可快速复位;避免连接件上下活动而产生的震动直接传递至搅拌轮上，保障搅拌轮在传动件上运动的稳定性;减小搅拌轮转动时的与传动件之间的磨损，提高了装置的使用寿命。
综上所述，本发明通过在搅拌轮的左右两侧上分别设置安装架，使得搅拌轮在上下运动时的结构更为稳定，使得连接件在上下移动时能够稳定带动搅拌轮上下移动，避免搅拌轮出现歪斜而使得连接件出现卡死，降低故障率。
