申请日2018.02.01
公开(公告)日2018.09.14
IPC分类号E03F5/14
摘要
本实用新型公开了一种市政下水井污水过滤装置，包括井盖本体,所述井盖本体上表面加工有若干下水孔，所述井盖本体下表面设有环形支撑壳体，所述环形支撑壳体内侧设有一号环形安装壳体，所述一号环形安装壳体内侧设有支撑环，所述支撑环外侧表面设有若干水平连接杆，若干所述水平连接杆均与一号环形安装壳体内侧表面进行固定连接，所述一号环形安装壳体与支撑环之间嵌装有环形过滤网，所述支撑环内侧设有一号锥形过滤网筐，所述一号锥形过滤网筐上表面设有若干限位块，若干所述限位块均与支撑环上表面进行搭接。本实用新型的有益效果是，通过在下水井井口处的井盖下方设置污水过滤装置，对流入下水井的污水进行简单的过滤，防止污水污染环境。
权利要求书

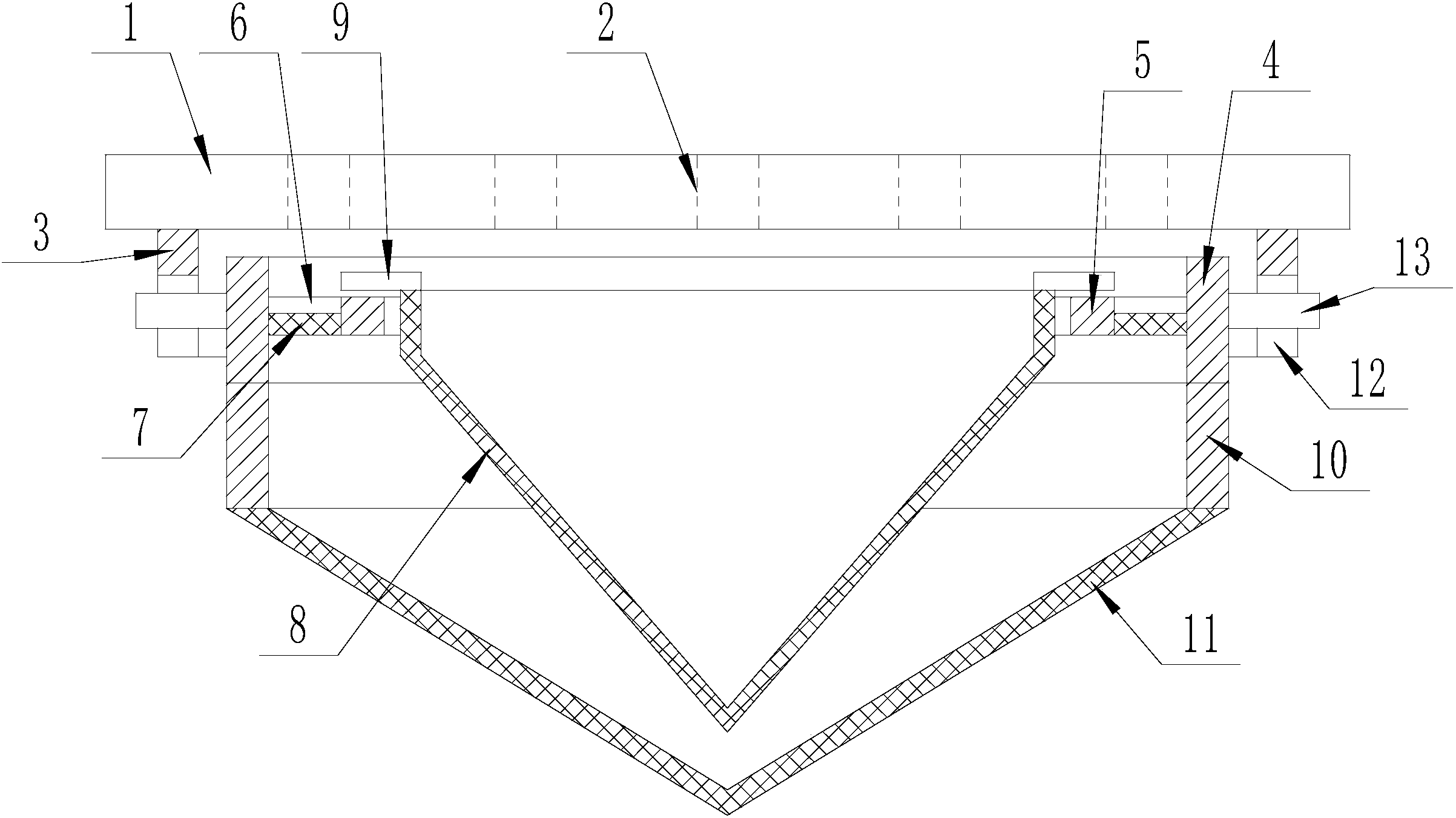

1.一种市政下水井污水过滤装置，包括井盖本体(1),其特征在于，所述井盖本体(1)上表面加工有若干下水孔(2)，所述井盖本体(1)下表面设有环形支撑壳体(3)，所述环形支撑壳体(3)内侧设有一号环形安装壳体(4)，所述一号环形安装壳体(4)内侧设有支撑环(5)，所述支撑环(5)外侧表面设有若干水平连接杆(6)，若干所述水平连接杆(6)均与一号环形安装壳体(4)内侧表面进行固定连接，所述一号环形安装壳体(4)与支撑环(5)之间嵌装有环形过滤网(7)，所述支撑环(5)内侧设有一号锥形过滤网筐(8)，所述一号锥形过滤网筐(8)上表面设有若干限位块(9)，若干所述限位块(9)均与支撑环(5)上表面进行搭接，所述一号环形安装壳体(4)下表面固定连接有二号环形安装壳体(10)，所述二号环形安装壳体(10)下表面设有二号锥形过滤网筐(11)。
2.根据权利要求1所述的一种市政下水井污水过滤装置，其特征在于，所述环形支撑壳体(3)侧表面加工有若干折型豁口(12)，一号环形安装壳体(4)侧表面设有与若干折型豁口(12)相匹配的若干限位凸起(13)。
3.根据权利要求1所述的一种市政下水井污水过滤装置，其特征在于，若干所述下水孔(2)均匀分布于井盖本体(1)上表面。
4.根据权利要求1所述的一种市政下水井污水过滤装置，其特征在于，若干所述水平连接杆(6)均匀分布于一号环形安装壳体(4)和支撑环(5)之间。
5.根据权利要求1所述的一种市政下水井污水过滤装置，其特征在于，若干所述限位块(9)均匀分布于一号锥形过滤网筐(8)上表面。
6.根据权利要求1所述的一种市政下水井污水过滤装置，其特征在于，所述环形过滤网(7)为不锈钢过滤网，所述一号锥形过滤网筐(8)和二号锥形过滤网筐(11)均为不锈钢过滤网筐。
说明书
一种市政下水井污水过滤装置
技术领域
本实用新型涉及下水井污水过滤领域，特别是一种市政下水井污水过滤装置。
背景技术
下水井则是指排水管道之间的汇流点处便于检查、疏通的井状构造物，检查、疏通下水道的出入口。
下水井一般会在井口处设置井盖，并透过井盖进行排水。但是很多时候下水井内会流入一些污水，这些没有经过过滤的污水在随后流入地下下水管道内之后将造成一定的污染。而一般情况下下水井井口处的井盖没有污水过滤功能，因此会使很多污水直接流入下水井造成污染。
为了对上述情况进行改善，设计一种市政下水井污水过滤装置是很有必要的。
实用新型内容
本实用新型的目的是为了解决上述问题，设计了一种市政下水井污水过滤装置。
实现上述目的本实用新型的技术方案为，一种市政下水井污水过滤装置，包括井盖本体,所述井盖本体上表面加工有若干下水孔，所述井盖本体下表面设有环形支撑壳体，所述环形支撑壳体内侧设有一号环形安装壳体，所述一号环形安装壳体内侧设有支撑环，所述支撑环外侧表面设有若干水平连接杆，若干所述水平连接杆均与一号环形安装壳体内侧表面进行固定连接，所述一号环形安装壳体与支撑环之间嵌装有环形过滤网，所述支撑环内侧设有一号锥形过滤网筐，所述一号锥形过滤网筐上表面设有若干限位块，若干所述限位块均与支撑环上表面进行搭接，所述一号环形安装壳体下表面固定连接有二号环形安装壳体，所述二号环形安装壳体下表面设有二号锥形过滤网筐。
所述环形支撑壳体侧表面加工有若干折型豁口，一号环形安装壳体侧表面设有与若干折型豁口相匹配的若干限位凸起。
若干所述下水孔均匀分布于井盖本体上表面。
若干所述水平连接杆均匀分布于一号环形安装壳体和支撑环之间。
若干所述限位块均匀分布于一号锥形过滤网筐上表面。
所述环形过滤网为不锈钢过滤网，所述一号锥形过滤网筐和二号锥形过滤网筐均为不锈钢过滤网筐。
利用本实用新型的技术方案制作的一种市政下水井污水过滤装置，通过在下水井井口处的井盖下方设置污水过滤装置，对流入下水井的污水进行简单的过滤，防止污水污染环境。
