申请日2003.12.30
公开(公告)日2005.01.26
IPC分类号E21B43/40
摘要
本实用新型涉及一种油田污水回注处理系统除垢防垢杀菌装置，是由电控部分和装置结构部分及电缆连接所构成，其特征在于装置结构部分是由壳体、底座、超声波换能器、紫外线杀菌器、石英套管、护罩、端板、密封圈、压帽、取样阀、传感器、进、出水管及法兰所构成，将要处理的流动油田污水及注水系统管线既能通过超声波换能器进行除垢、防垢处理，同时又能够使紫外线持续照射杀灭细菌，超声波还可对石英套管上的污染遮蔽物连续进行表面清洗，并利用超声波空化作用提高紫外线透射率，达到除垢、防垢、杀菌一次完成，避免了采用化学除垢、防垢、杀菌方法对环境造成的二次污染。该装置结构简单、性能可靠、适用范围广。
権利要求書
1、一种油田污水回注处理系统除垢防垢杀菌装置，是由电控部分和装置 结构部分及电缆连接所构成，其特征在于装置结构部分是由壳体、底座、超 声波换能器、紫外线杀菌器、石英套管、护罩、端板、密封圈、压帽、取样 阀、传感器、进、出水管及法兰所构成;壳体为卧式圆柱体，壳体上部或下 部对应设有进、出水管，进、出水管上和壳体底部分别设有取样阀，进、出 水管之间的壳体上设有传感器，壳体下部设有底座，壳体两侧外设有护罩， 两侧内对应设有与壳体固定连接的端板，超声波换能器、紫外线杀菌器设置 于壳体内，与端板固定连接，石英套管设于紫外线杀菌灯管外侧，端板外侧 设有密封圈和压帽，法兰设于进、出水管的端部;电控部分输出端通过电缆 分别与固定于端板上的超声波换能器、紫外线杀菌器及设于壳体上的传感器 相连接。
2、根据权利要求1所述的油田污水回注处理系统除垢防垢杀菌装置，其 特征在于所述超声波换能器为两组设置于壳体中部。
3、根据权利要求1所述的油田污水回注处理系统除垢防垢杀菌装置，其 特征在于所述紫外线杀菌器设有的多个紫外线杀菌灯管成同心状均匀设置于 壳体内。
说明书
油田污水回注处理系统除垢防垢杀菌装置
技术领域
本实用新型涉及一种油田污水处理装置，特别涉及一种油田污水回注 处理系统除垢防垢杀菌装置。
背景技术
目前，在水处理工业中已经研制出多种除垢、防垢、杀菌的方法，主 要分为化学方法、物理方法和物理化学方法。富含有机质、悬浮物和成垢 离子的油田污水回注处理系统除垢、防垢、杀菌通常采用单一的超声波方 法进行除垢、防垢，采用紫外线照射方法进行杀菌，或投加化学药剂进行 除垢、防垢、杀菌，前者除垢、防垢、杀菌分步进行，装置结构复杂，实 施效果较差，后者实施成本高，对人体易造成伤害，对环境易造成二次污 染。
实用新型内容
本实用新型的目的在于改进上述不足，综合超声波和紫外线照射方法， 改变装置的结构设计，将超声波换能器和紫外线杀菌器两者结合为一体，设 置于能够使油田污水进出的特殊环境下工作的装置内，达到除垢、防垢、杀 菌一次完成，并避免了采用化学除垢、杀菌方法对环境造成的二次污染。

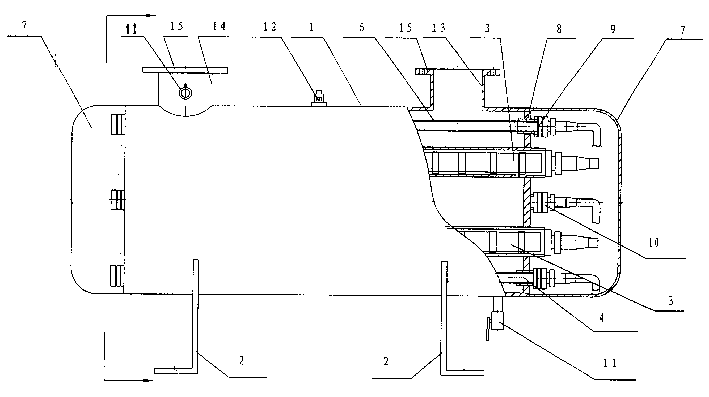

本实用新型所采用的技术方案是：该装置是由电控部分和装置结构部分 及电缆连接所构成，其特征在于装置结构部分是由壳体、底座、超声波换能 器、紫外线杀菌器、石英套管、护罩、端板、端盖、密封圈、压帽、取样阀、 传感器、进、出水管及法兰所构成;壳体为卧式圆柱体，壳体上部或下部对 应设有进、出水管，进、出水管上和壳体底部分别设有取样阀，进、出水管 之间的壳体上设有传感器，壳体下部设有底座，壳体两侧外设有护罩，两侧 内对应设有与壳体固定连接的端板，超声波换能器、紫外线杀菌器设置于壳 体内，与端板固定连接，石英套管设于紫外线杀菌灯管外侧，端板外侧设有 密封圈和压帽，法兰设于进、出水管的端部;电控部分输出端通过电缆分别 与固定于端板上的超声波换能器、紫外线杀菌器及设于壳体上的传感器相连 接。
所述超声波换能器为两组设置于壳体中部。
所述紫外线杀菌器设有的多个紫外线杀菌灯管成同心状均匀设置于壳体 内。
本实用新型具有以下优点：该装置对比单一的超声波或紫外线照射方法 更能适应复杂的油田污水水质状况，达到长期在线、经济运行的效果，两种 方法的结合可以达到相互辅助，功效倍增;该装置采用单纯的物理方法，对 环境不造成二次污染，有利环保;该装置结构设计简单可靠、体积小，从而 操作方便、占用空间小、运行费用低;该装置适用于油田污水回注系统设备、 管线的除垢、防垢、杀菌，还适用于联合站加热炉、集输管线及注水井管线、 套管的除垢、防垢。
