申请日2003.12.29
公开(公告)日2005.02.09
IPC分类号B28D1/26
摘要
石材表面高压喷水处理机，具有水压力装置、液压装置以及高压水喷射装置。水压力装置包括连接有进水管道和出水管道的水压缸，水压缸内设置有活塞，活塞连接有活塞杆。液压装置包括液压油缸，液压油缸内设置有活塞，活塞连接有活塞杆。水压缸的活塞杆与液压油缸的活塞杆连接。高压水喷射装置与水压力装置的出水管道连接。利用该机械可对石材表面进行处理，使其呈现清晰的凹凸纹理和天然色彩，保持石材的天然美感。
権利要求書
1、石材表面高压喷水处理机，其特征在于：具有水压力装置、液压装置以 及高压水喷射装置;水压力装置包括连接有进水管道和出水管道的水压缸，水 压缸内设置有活塞，活塞连接有活塞杆;液压装置包括液压油缸，液压油缸内 设置有活塞，活塞连接有活塞杆，所述水压缸的活塞杆与所述液压油缸的活塞 杆连接;高压水喷射装置与水压力装置的出水管道连接。
2、根据权利要求1所述的石材表面高压喷水处理机，其特征在于：包括一 个双出杆双作用液压油缸和两个水压缸，每个水压缸均连接有进水管道和出水 管道，出水管道均与高压水喷射装置连接，液压油缸活塞的两个活塞杆分别与 两个水压缸的活塞连接。
3、根据权利要求1所述的石材表面高压喷水处理机，其特征在于：包括两 个单出杆双作用液压油缸和两个水压缸，每个水压缸均连接有进水管道和出水 管道，出水管道均与高压水喷射装置连接，两个水压缸的活塞杆分别与两个液 压油缸的活塞杆连接。
4、根据权利要求1、2或3所述的石材表面高压喷水处理机，其特征在于： 还设置有活塞杆行程检测器。
5、根据权利要求1、2或3所述的石材表面高压喷水处理机，其特征在于： 所述的液压油缸通过油管依此连接集成液压控制阀、油压泵、油箱。所述的集 成液压控制阀包括电磁换向阀、溢流阀。
6、根据权利要求1、2或3所述的石材表面高压喷水处理机，其特征在于： 所述的进水管道和出水管道上设置有单向阀，进水管道上连接有水过滤装置。
7、根据权利要求1、2或3所述的石材表面高压喷水处理机，其特征在于： 所述的高压水喷射装置包括贮水器，以及与贮水器连接的喷枪。
8、根据权利要求1、2或3所述的石材表面高压喷水处理机，其特征在于： 所述水压缸的活塞杆与所述液压油缸的活塞杆通过连接器连接。
说明书
石材表面高压喷水处理机
技术领域
本实用新型涉及一种利用高压喷水处理石材表面，使石材表面呈现清晰明 显的凹凸纹理。
背景技术
目前，对切割、整平后的石材表面，一般采用两种方法进行处理：一是通 过磨抛生产表面光滑的制品，二是通过化学处理、喷砂、火焰烧制等方法，使 石材表面形成凹凸不平的纹理结构，以满足特殊的使用(如用于道路两旁的建 筑物表面，以减少石材表面光线反射对驾驶员的影响)，或审美要求(如形成粗 糙感、陈旧感)。
化学处理由于具有危险性，喷砂处理效果不佳，因此在工业化生产中较少 应用。相对而言，火焰烧制是一种较为成熟、并已在生产中广泛应用的工艺方 法。但是采用这种方法，在烧制过程中石材表面会起化学反应，其形成氧化层 会使石材变色、粗糙，形成的粉末、残渣掩盖会石材表面的凹凸纹理，从而使 石材失去天然色彩和外观美感。而且，火焰烧制后的石材表面，即使经过常规 的清洗也无法恢复原来的纹理结构和色彩。
发明内容
本实用新型的目的是提供一种利用高压喷水处理石材表面，使石材表面呈 现清晰明显的凹凸纹理的机械。
为实现上述目的，本实用新型提供的石材表面高压喷水处理机，具有水压 力装置、液压装置以及高压水喷射装置;水压力装置包括连接有进水管道和出 水管道的水压缸，水压缸内设置有活塞，活塞连接有活塞杆;液压装置包括液 压油缸，液压油缸内设置有活塞，活塞连接有活塞杆，所述水压缸的活塞杆与 所述液压油缸的活塞杆连接;高压水喷射装置与水压力装置的出水管道连接。

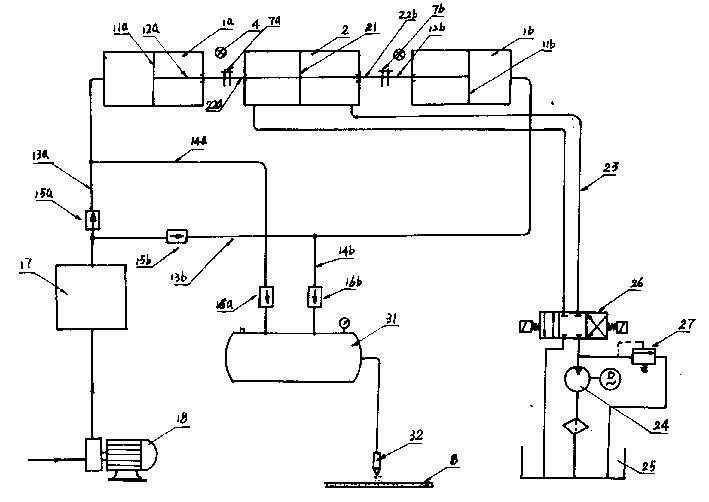

作为一种较好的结构形式，石材表面高压喷水处理机包括一个双出杆双作 用液压油缸和两个水压缸，每个水压缸均连接有进水管道和出水管道，出水管 道均与高压水喷射装置连接，液压油缸活塞的两个活塞杆分别与两个水压缸的 活塞连接。
作为另一种较好的结构形式，石材表面高压喷水处理机包括两个单出杆双 作用液压油缸和两个水压缸，每个水压缸均连接有进水管道和出水管道，出水 管道均与高压水喷射装置连接，两个水压缸的活塞杆分别与两个液压油缸的活 塞杆连接。
在石材表面高压喷水处理机中，还设置有活塞杆行程检测器。
所述的液压油缸通过油管依此连接集成液压控制阀、油压泵、油箱。所述 的集成液压控制阀包括电磁换向阀、溢流阀。
所述的进水管道和出水管道上设置有单向阀，进水管道上还连接有水过滤 装置。
所述的高压水喷射装置包括贮水器，以及与贮水器连接的喷枪。
所述水压缸的活塞杆与所述液压油缸的活塞杆通过连接器连接。
石材表面高压喷水处理机，通过液压缸推动水压缸，由进水管道吸水、而 后产生水压，再通过出水管道送至高压水喷射装置，喷射出高压水处理石材表 面。利用该机械，既可对磨抛后的石材表面直接进行处理，使其变成凹凸纹理 清晰可见的天然水冲石，也可用于处理火焰烧制后的石材表面，使其恢复原来 的光滑表面、纹理结构和色彩，保持石材的天然美感。该机械结构简单，操作 简便，生产效率高，是一种新型的、理想的石材表面处理机械。
