申请日2018.03.23
公开(公告)日2018.06.29
IPC分类号C02F7/00
摘要
本发明公开了一种污水处理或河道污染治理的无堵塞曝气器及曝气系统，该无堵塞曝气器包括底座、出气件及框体，所述底座的顶部设有进气孔，所述出气件安装在所述底座上，且与所述进气孔导通，所述出气件的外壁沿其周向均匀设有多个出气孔，所述框体围设在所述出气件的外周并与所述出气件之间形成气液旋流腔，使得液体在气体的作用下能够在所述气液旋流腔内发生激烈碰撞，从而产生气泡。该曝气系统包括管道及上述无堵塞曝气器。本发明具有无堵塞、氧的利用率高及能耗低等优点。
权利要求书
1.一种污水处理或河道污染治理的无堵塞曝气器，其特征在于，包括：
底座，所述底座的顶部设有进气孔;
出气件，所述出气件安装在所述底座上，且与所述进气孔导通，所述出气件的外壁沿其周向均匀设有多个出气孔;及
框体，所述框体围设在所述出气件的外周并与所述出气件之间形成气液旋流腔，使得液体在气体的作用下能够在所述气液旋流腔内发生激烈碰撞，从而产生气泡。
2.如权利要求1所述的污水处理或河道污染治理的无堵塞曝气器，其特征在于，还包括止回组件，所述止回组件盖设在所述进气孔的上方，所述出气件套设在所述止回组件的外周，所述止回组件形成单向通道，使得气体单方向的从进气孔进入到出气件内。
3.如权利要求2所述的无堵塞曝气器，其特征在于，所述止回组件包括：
止回套筒，所述止回套筒的顶部设有止回孔;及
止回球，所述止回球盖设在所述止回孔处。
4.如权利要求2所述的无堵塞曝气器，其特征在于，所述止回套筒与所述底座之间设有密封圈。
5.如权利要求1-4中任一项所述的无堵塞曝气器，其特征在于，所述底座包括用于起固定连接作用的弧形卡和部及设置在所述弧形卡和部上的圆柱部，所述弧形卡和部的顶部设有所述进气孔，所述进气孔处于所述圆柱部的底部。
6.一种无堵塞曝气系统，其特征在于，包括：
管道，所述管道用于传输气体，且所述管道至少部分布置在废水池底或河道底，所述管道上设置有配气孔;及
如权利要求1-5中任一项所述的无堵塞曝气器，所述无堵塞曝气器中的底座固定在所述管道的所述配气孔处，使得所述配气孔与所述进气孔形成对接，以便气体进入到所述无堵塞曝气器中。
7.如权利要求6所述的无堵塞曝气系统，其特征在于，所述管道包括外部管道及内部管道，所述外部管道设置在废水池或河道的外边，所述内部管道连接于所述外部管道并伸入到废水池底或河道底。
8.如权利要求7所述的无堵塞曝气系统，其特征在于，所述外部管道包括外部主管及连接于所述外部主管的外部支管，所述内部管道连接于所述外部支管。
9.如权利要求7所述的无堵塞曝气系统，其特征在于，所述内部管道包括从前向后延伸的内部主管、连通环管及配气立管，所述连通环管等间距设置在所述内部主管上，所述配气立管沿周向设置在所述连通环管上，所述无堵塞曝气器安装在所述配气立管上。
10.如权利要求8所述的无堵塞曝气系统，其特征在于，所述内部管道包括从前向后延伸的内部主管、连接于所述内部主管的内部支管及连接于所述内部支管的配气立管，所述无堵塞曝气器安装在所述配气立管上，所述内部支管等间距连接在所述内部主管的两侧。
说明书
一种污水处理或河道污染治理的无堵塞曝气器及曝气系统
技术领域
本发明涉及污水 处理技术领域，具体涉及一种污水处理或河道污染治理的无堵塞曝气器及曝气系统。
背景技术
在污水处理或河道污染治理的工程汇总中，通过曝气使水体气水混合后，增加水中氧的含量，曝气(水底曝气)喷水推动水体流动，促进水体内的交换，包括上层水域下层水竖向交换和池内回流的水平交换，增加水体氧含量的均匀度，在最大程度上消除厌氧行生物生存发展的条件。
人工曝气复氧是污水处理或河道污染治理的一种有效的工程措施。人工曝气的主要方法有机械曝气和鼓风曝气。机械曝气由于叶轮泵曝气机械设备多，安装布点多，维修量大等缺点，不适宜应用于大型污水处理或河道污染治理。
在大型污水处理或河道污染治理时一般采用鼓风曝气的方法，目前，国内鼓风曝气特定所采用的曝气设备主要有大气泡曝气器、中气泡曝气器和微孔曝气器三大类。大气泡曝气器主要包括竖管扩散曝气器、冲击式扩散曝气器、射流式扩散曝气器、倒盆式扩散曝气器、圆盘型扩散曝气器、十字型通道喷嘴式扩散曝气器、固定螺旋型扩散曝气器。大气泡曝气器虽然孔口不易堵塞，但氧的利用率较低，能耗高;中气泡曝气器主要是穿孔管扩散曝气器，中气泡曝气器当供气转为停气时，污泥、生物膜会随着水流回灌到干管内部，而风机重新供气时，一部分污泥、生物膜等可冲出管外，但仍有一部分被挤压到管底，在压力作用下，这部分污泥逐渐干结变硬，长期反复，终会堵塞管路;微孔曝气器主要包括扩散板曝气器、扩散曝气器、扩散盘曝气器、水平与管式扩散曝气器，这类微孔曝气器虽然氧的利用率高、能耗低，但极易堵塞。
发明内容
针对现有技术的不足，本发明提出一种污水处理或河道污染治理的无堵塞曝气器及曝气系统，用于解决现有技术中的鼓风曝气设备易堵塞的问题。
为了，根据第一方面，一种实施例中提供了一种污水处理或河道污染治理的无堵塞曝气器，该无堵塞曝气器包括：
底座，所述底座的顶部设有进气孔;
出气件，所述出气件安装在所述底座上，且与所述进气孔导通，所述出气件的外壁沿其周向均匀设有多个出气孔;及
框体，所述框体围设在所述出气件的外周并与所述出气件之间形成气液旋流腔，使得液体在气体的作用下能够在所述气液旋流腔内发生激烈碰撞，从而产生气泡。
作为所述无堵塞曝气器的进一步可选方案，还包括止回组件，所述止回组件盖设在所述进气孔的上方，所述出气件套设在所述止回组件的外周，所述止回组件形成单向通道，使得气体单方向的从进气孔进入到出气件内。
作为所述无堵塞曝气器的进一步可选方案，所述止回组件包括：
止回套筒，所述止回套筒的顶部设有止回孔;及
止回球，所述止回球盖设在所述止回孔处。
作为所述无堵塞曝气器的进一步可选方案，所述止回套筒与所述底座之间设有密封圈。
作为所述无堵塞曝气器的进一步可选方案，所述底座包括用于起固定连接作用的弧形卡合部及设置在所述弧形卡合部上的圆柱部，所述弧形卡合部的顶部设有所述进气孔，所述进气孔处于所述圆柱部的底部。
根据第二方面，一种实施例中提供了一种曝气系统，该曝气系统包括：
管道，所述管道用于传输气体，且所述管道至少部分布置在废水池底或河道底，所述管道上设置有配气孔;及
根据本发明第一方面的无堵塞曝气器，所述无堵塞曝气器中的底座固定在所述管道的所述配气孔处，使得所述配气孔与所述进气孔形成对接，以便气体进入到所述无堵塞曝气器中。
作为所述曝气系统的进一步可选方案，所述管道包括外部管道及内部管道，所述外部管道设置在废水池或河道的外边，所述内部管道连接于所述外部管道并伸入到废水池底或河道底。
作为所述曝气系统的进一步可选方案，所述外部管道包括外部主管及连接于所述外部主管的外部支管，所述内部管道连接于所述外部支管。

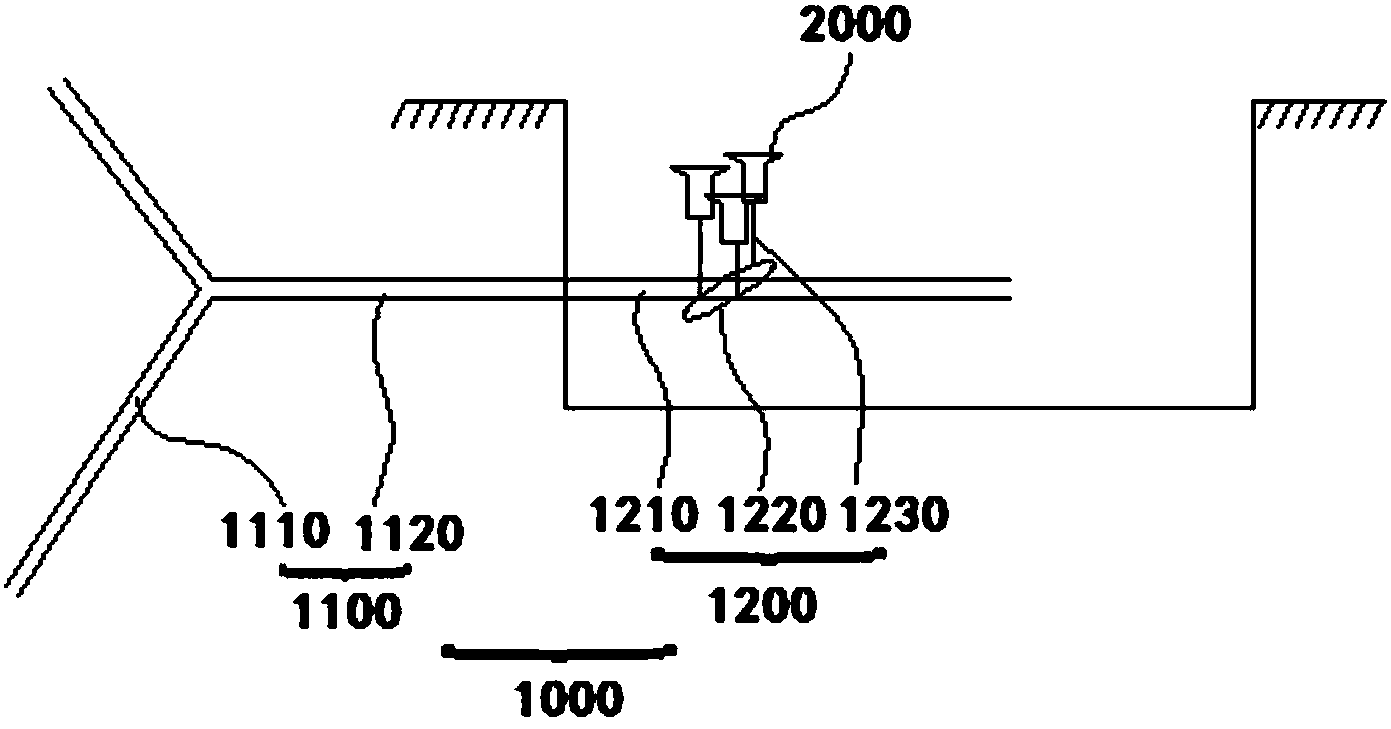

作为所述曝气系统的进一步可选方案，所述内部管道包括从前向后延伸的内部主管、连通环管及配气立管，所述连通环管等间距设置在所述内部主管上，所述配气立管沿周向设置在所述连通环管上，所述无堵塞曝气器安装在所述配气立管上。
作为所述曝气系统的进一步可选方案，所述内部管道包括从前向后延伸的内部主管、连接于所述内部主管的内部支管及连接于所述内部支管的配气立管，所述无堵塞曝气器安装在所述配气立管上，所述内部支管等间距连接在所述内部主管的两侧。
本发明的有益效果：
依据以上实施例中的无堵塞曝气器及曝气系统，由于在出气件的外壁设有沿其轴向均匀设有多个出气孔，且在该出气件的外周围设有框体，这样可使得气体沿各种不同的方向从出气件的出气孔出来，出来后的气体碰到框体的内壁就会在气液旋流腔内来回窜动，使得液体在气液旋流腔中发生紊乱、激烈的碰撞，这样就避免了对出气孔造成堵塞。
