申请日2018.04.27
公开(公告)日2018.09.07
IPC分类号C02F9/04; A47L15/00; A47L15/42
摘要
本发明提供了一种水处理过滤装置及洗碗机，包括：壳体，内置滤芯组件，且滤芯组件的两端分别与市政水路和洗碗机进水口相连，其中，滤芯组件包括第一滤芯、第二滤芯以及第三滤芯，且第一滤芯、第二滤芯以及第三滤芯的进水口与出水口首尾相连，其中，第一滤芯、第二滤芯以及第三滤芯分别各自向外引伸一个出水口。本发明提供的一种水处理过滤装置，形成模块化结构，可整体安装于洗碗机外部，使得洗碗机自身结构变得紧凑、简单，而且该模块化结构的两端分别与市政水路与洗碗机进水口相连，将源水经过一系列的过滤处理后，得到洗碗机所需的软水，使用方便，另外，每级滤芯均向外各自引伸出一个出水口，从而实现多种水体的输出。
权利要求书
1.一种水处理过滤装置，其特征在于，包括：壳体，内置滤芯组件，且滤芯组件的两端分别与市政水路和洗碗机进水口相连，其中，滤芯组件包括第一滤芯、第二滤芯以及第三滤芯，且第一滤芯、第二滤芯以及第三滤芯的进水口与出水口首尾相连，其中，第一滤芯、第二滤芯以及第三滤芯分别各自向外引伸一个出水口。
2.根据权利要求1所述的一种水处理过滤装置，其特征在于，当水处理过滤装置为三级过滤时，第一滤芯为复合滤芯，第二滤芯为膜蛋芯滤芯或者RO反渗透膜滤芯，第三滤芯为TAC阻垢剂+C滤芯;当水处理过滤装置为四级过滤时，第一滤芯为复合滤芯，第二滤芯为膜蛋芯滤芯，第三滤芯为RO反渗透膜滤芯，第四滤芯为TAC阻垢剂+C滤芯，其中第二滤芯与第三滤芯为平级滤芯。
3.根据权利要求1或2所述的一种水处理过滤装置，其特征在于，第一滤芯的进水口与市政水路相连，第一滤芯的出水口形成两条岔路，其中一条岔路与第二滤芯的进水口相连，另一条岔路与洗碗机的进水口相连或者与龙头用水出水口相连。
4.根据权利要求3所述的一种水处理过滤装置，其特征在于，第二滤芯的进水口与第一滤芯的出水口相连，第二滤芯的出水口形成两条岔路，其中一条岔路与第三滤芯的进水口相连，另一条岔路与龙头用水出水口相连。
5.根据权利要求4所述的一种水处理过滤装置，其特征在于，第三滤芯的进水口与第二滤芯的出水口相连，第三滤芯的出水口与洗碗机的进水口相连。
6.根据权利要求1所述的一种水处理过滤装置，其特征在于，在每一级滤芯的出水口处设置有电磁阀。
7.根据权利要求1所述的一种水处理过滤装置，其特征在于，壳体包括用以固定滤芯组件的滤座固定盒，且在滤座固定盒的两侧分别可拆卸连接有一个盖板和一个外罩。
8.根据权利要求2所述的一种水处理过滤装置，其特征在于，当第二滤芯为RO反渗透膜滤芯时，在第一滤芯的出水口和第二滤芯的进水口之间设置有一个增压泵，且在第二滤芯的出水口处连接有一个废水电磁阀。
9.根据权利要求8所述的一种水处理过滤装置，其特征在于，当同时在水路中设置膜蛋芯滤芯和RO反渗透膜时，第一滤芯的进水口与市政水路相连，第一滤芯的出水口形成岔路结构，其中一个岔路与洗碗机进水口相连，另一个岔路与龙头用水出水口相连，第三岔路与第二滤芯的进水口相连;第四岔路经增压泵与第三滤芯的进水口相连;第二滤芯的出水口形成岔路结构，其中一个岔路与龙头用水出水口相连，另一个岔路与第四滤芯的进水口相连;第三滤芯的出水口形成岔路结构，其中一个岔路与龙头用水出水口相连，另一个岔路与第四滤芯的进水口相连，第三岔路与废水电磁阀相连;第四滤芯的出水口与洗碗机进水口相连。
10.一种洗碗机，其特征在于，包括槽体，且在槽体的左右两侧各设置有一个洗涤槽，其中一个洗涤槽作为普通洗涤空间，另一个洗涤槽作为餐后厨具清洗的洗涤空间;水处理过滤装置，固定安装于作为普通洗涤空间的洗涤槽的底部。
说明书
一种水处理过滤装置及洗碗机
技术领域
本发明属于机械技术领域，涉及一种过滤装置，特别是一种水处理过滤装置及洗碗机。
背景技术
现有洗碗机在清洗餐具时，为了将餐具清洗干净，往往会在洗碗机中设置树脂盐(软水盐)，其中，软水是指水体中不含或含较少可溶性钙、镁化合物的水，但是软水盐在多次使用以后，其钙化程度就会逐步加深，此时需要额外加入溶解盐，才能实现其再次使用，并且软化树脂在使用中会破碎，自来水管中的铁锈释放的铁离子杂质会造成内部结构孔堵塞后软化失效，这样使得操作较为麻烦，而且现有的洗碗机只能产生单种软水水质，无法实现多种水体水质的输出。
综上所述，需要设计一种操作简便、能够实现多种水体输出的水处理过滤装置。
发明内容
本发明的目的是针对现有的技术存在上述问题，提出了一种操作简便、能够实现多种水体输出的水处理过滤装置。
本发明的目的可通过下列技术方案来实现：一种水处理过滤装置，包括：壳体，内置滤芯组件，且滤芯组件的两端分别与市政水路和洗碗机进水口相连，其中，滤芯组件包括第一滤芯、第二滤芯以及第三滤芯，且第一滤芯、第二滤芯以及第三滤芯的进水口与出水口首尾相连，其中，第一滤芯、第二滤芯以及第三滤芯分别各自向外引伸一个出水口。
在上述的一种水处理过滤装置中，当水处理过滤装置为三级过滤时，第一滤芯为复合滤芯，第二滤芯为膜蛋芯滤芯或者RO反渗透膜滤芯，第三滤芯为TAC阻垢剂+C滤芯;当水处理过滤装置为四级过滤时，第一滤芯为复合滤芯，第二滤芯为膜蛋芯滤芯，第三滤芯为RO反渗透膜滤芯，第四滤芯为TAC阻垢剂+C滤芯，其中第二滤芯与第三滤芯为平级滤芯。
在上述的一种水处理过滤装置中，第一滤芯的进水口与市政水路相连，第一滤芯的出水口形成两条岔路，其中一条岔路与第二滤芯的进水口相连，另一条岔路与洗碗机的进水口相连或者与龙头用水出水口相连。
在上述的一种水处理过滤装置中，第二滤芯的进水口与第一滤芯的出水口相连，第二滤芯的出水口形成两条岔路，其中一条岔路与第三滤芯的进水口相连，另一条岔路与龙头用水出水口相连。
在上述的一种水处理过滤装置中，第三滤芯的进水口与第二滤芯的出水口相连，第三滤芯的出水口与洗碗机的进水口相连。
在上述的一种水处理过滤装置中，在每一级滤芯的出水口处设置有电磁阀。

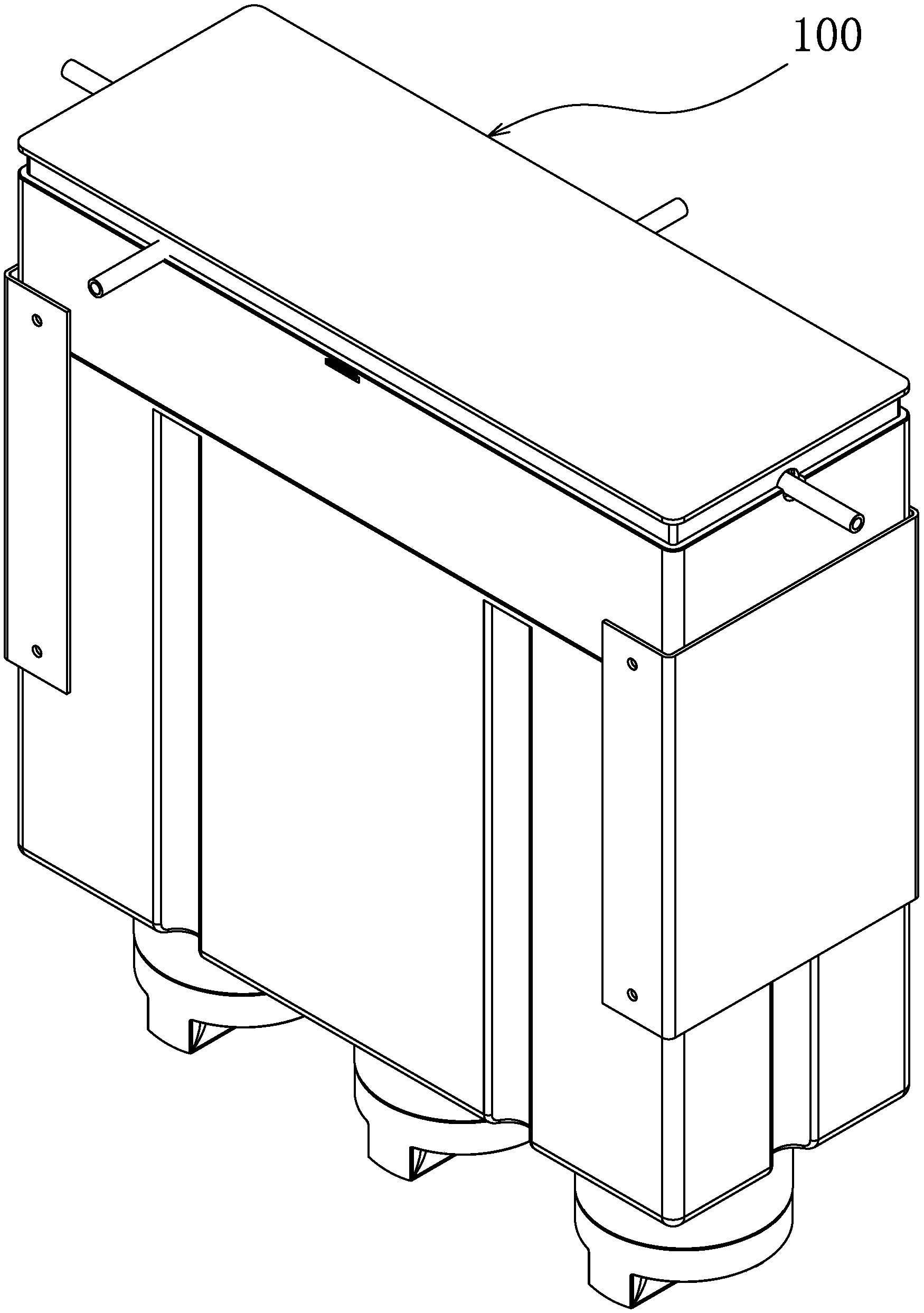

在上述的一种水处理过滤装置中，壳体包括用以固定滤芯组件的滤座固定盒，且在滤座固定盒的两侧分别可拆卸连接有一个盖板和一个外罩。
在上述的一种水处理过滤装置中，连接于滤座固定盒上的每级滤芯的长度伸出外罩。
在上述的一种水处理过滤装置中，盖板与滤座固定盒之间采用卡扣连接，外罩与滤座固定盒之间采用螺纹紧固件连接。
在上述的一种水处理过滤装置中，当第二滤芯为RO反渗透膜滤芯时，在第一滤芯的出水口和第二滤芯的进水口之间设置有一个增压泵，且在第二滤芯的出水口处连接有一个废水电磁阀。
在上述的一种水处理过滤装置中，当同时在水路中设置膜蛋芯滤芯和RO反渗透膜时，第一滤芯的进水口与市政水路相连，第一滤芯的出水口形成岔路结构，其中一个岔路与洗碗机进水口相连，另一个岔路与龙头用水出水口相连，第三岔路与第二滤芯的进水口相连;第四岔路经增压泵与第三滤芯的进水口相连;第二滤芯的出水口形成岔路结构，其中一个岔路与龙头用水出水口相连，另一个岔路与第四滤芯的进水口相连;第三滤芯的出水口形成岔路结构，其中一个岔路与龙头用水出水口相连，另一个岔路与第四滤芯的进水口相连，第三岔路与废水电磁阀相连;第四滤芯的出水口与洗碗机进水口相连。
本发明还提供的一种洗碗机，优选为水槽式洗碗机，其包括槽体，且在槽体的左右两侧各设置有一个洗涤槽，其中一个洗涤槽作为普通洗涤空间，另一个洗涤槽作为餐后厨具清洗的洗涤空间;水处理过滤装置，固定安装于作为普通洗涤空间的洗涤槽的底部。
在上述的一种洗碗机中，水处理过滤装置竖向连接于洗涤槽的底部。
与现有技术相比，本发明提供的一种水处理过滤装置，形成模块化结构，可整体安装于洗碗机外部，使得洗碗机自身结构变得紧凑、简单，而且该模块化结构的两端分别与市政水路与洗碗机进水口相连，将源水经过一系列的过滤处理后，得到洗碗机所需的软水，使用方便，另外，每级滤芯均向外各自引伸出一个出水口，从而实现多种水体的输出。
