申请日2018.02.05
公开(公告)日2018.10.12
IPC分类号C02F11/12; G01N1/44; G01N33/24
摘要
本实用新型公开了一种可快速干燥的污泥固含量检测用干燥装置，包括壳体，所述壳体内壁的下表面开设有滑槽，并且滑槽内设置有滑块，滑块的右侧面通过伸缩装置与滑槽内壁的右侧面固定连接，并且滑块的上表面与载物板的下表面固定连接，载物板的上表面与箱体的下表面固定连接，并且载物板的右侧面设置有把手，箱体内设置有网板，并且网板的放置有快速滤纸。该可快速干燥的污泥固含量检测用干燥装置，通过设置伸缩装置、把手、载物板、箱体、滑块、网板、快速滤纸、盖板、第一加热板、第二加热板、传动装置和扇叶，从而加快了壳体内的空气流通，从而加快了污泥的烘干速度，从而减短了检测污泥的固含量的时间，从而加快了检测的进程。
权利要求书

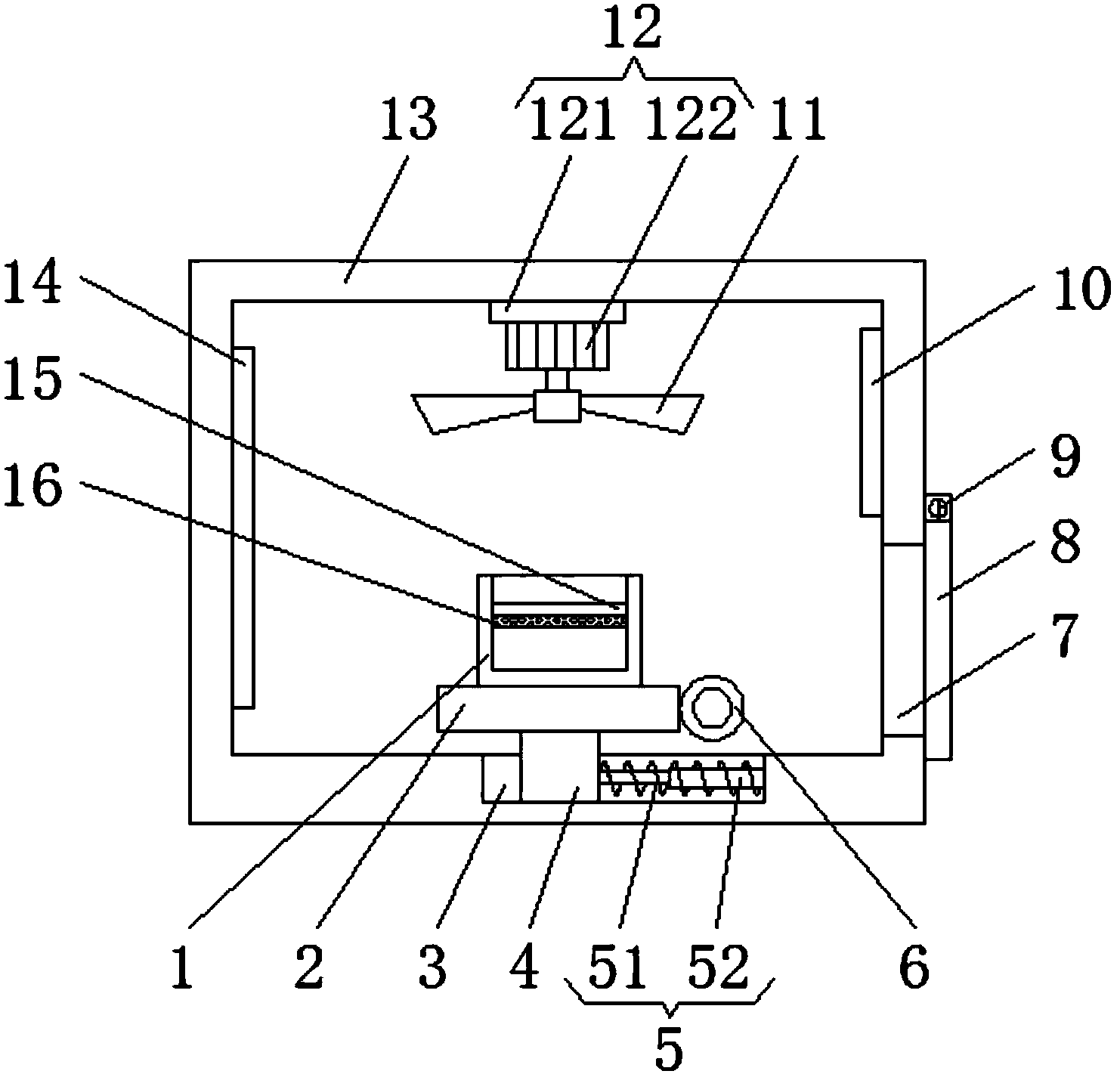

1.一种可快速干燥的污泥固含量检测用干燥装置，包括壳体(13)，其特征在于：所述壳体(13)内壁的下表面开设有滑槽(3)，并且滑槽(3)内设置有滑块(4)，所述滑块(4)的右侧面通过伸缩装置(5)与滑槽(3)内壁的右侧面固定连接，并且滑块(4)的上表面与载物板(2)的下表面固定连接，所述载物板(2)的上表面与箱体(1)的下表面固定连接，并且载物板(2)的右侧面设置有把手(6)，所述箱体(1)内设置有网板(16)，并且网板(16)的放置有快速滤纸(15);
所述箱体(1)的正面与软管(19)的一端相连通，并且软管(19)的另一端穿过卡接在壳体(13)正面的卡接的管套(17)与水龙头(18)相连通，所述壳体(13)的右侧面对应载物板(2)的右侧面的外置开设有通孔(7)，并且壳体(13)的右侧面对应通孔(7)的位置设置有盖板(8)，所述盖板(8)的上表面通过合页(9)与壳体(13)的右侧面活动连接，并且箱体(1)的上方设置有扇叶(11);
所述扇叶(11)的上表面与传动装置(12)的下表面固定连接，并且传动装置(12)的上表面与壳体(13)内壁的上表面固定连接，所述壳体(13)内壁的左侧面设置有第一加热板(14)，并且壳体(13)内壁的右侧面设置有第二加热板(10)。
2.根据权利要求1所述的一种可快速干燥的污泥固含量检测用干燥装置，其特征在于：所述伸缩装置(5)包括伸缩杆(52)，所述伸缩杆(52)的外表面套接有弹簧(51)，所述弹簧(51)的左端和伸缩杆(52)的左端均与滑块(4)的右侧面固定连接，并且弹簧(51)的右端和伸缩杆(52)的右端均与滑槽(3)内壁的右侧面固定连接。
3.根据权利要求1所述的一种可快速干燥的污泥固含量检测用干燥装置，其特征在于：所述传动装置(12)包括电机(122)，所述电机(122)的输出轴与扇叶(11)的上表面固定连接，并且电机(122)的机身通过固定板(121)与壳体(13)内壁的上表面固定连接，并且电机(122)的型号为Y90S-2。
4.根据权利要求1所述的一种可快速干燥的污泥固含量检测用干燥装置，其特征在于：所述把手(6)的形状的为环形，并且把手(6)的左侧面与载物板(2)的右侧面固定连接。
5.根据权利要求1所述的一种可快速干燥的污泥固含量检测用干燥装置，其特征在于：所述壳体(13)的正面设置有电源(21)，并且电源(21)的正面设置有开关(20)。
6.根据权利要求5所述的一种可快速干燥的污泥固含量检测用干燥装置，其特征在于：所述电源(21)的输出端与开关(20)的输入端电连接，并且开关(20)的输出端分别与第一加热板(14)、第二加热板(10)和电机(122)的输入端电连接。
说明书
一种可快速干燥的污泥固含量检测用干燥装置
技术领域
本实用新型涉及干燥技术领域，具体为一种可快速干燥的污泥固含量检测用干燥装置。
背景技术
污泥是由水和污水处理过程所产生的固体沉淀物质。由于各类污泥的性质变化较大，分类是非常必要的，其处理和处置也是不尽相同的。根据其来源，可以划分为：市政污泥，主要指来自污水厂的污泥，这是数量最大的一类污泥。此外，自来水厂的污泥也来自市政设施，可以归入这一类。管网污泥，来自排水收集系统污泥。河湖淤泥，来自江河和湖泊的淤泥。工业污泥，来自各种工业生产所产生的固体与水、油、化学污染和有机质的混合物。在非特指环境下，污泥一般指市政排水污泥。
在污水处理及污泥资源化利用领域通常需要检测原污水及原污泥的固含量，目前主要用污泥直接干燥方法进行测量，由于污泥中的固含量低，因而干燥时间长，所以检测污泥的固含量需要较长的时间，从而使影响检测的进程。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种可快速干燥的污泥固含量检测用干燥装置，解决了在污水处理及污泥资源化利用领域通常需要检测原污水及原污泥的固含量，目前主要用污泥直接干燥方法进行测量，由于污泥中的固含量低，因而干燥时间长，所以检测污泥的固含量需要较长的时间，从而使影响检测的进程的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种可快速干燥的污泥固含量检测用干燥装置，包括壳体，所述壳体内壁的下表面开设有滑槽，并且滑槽内设置有滑块，所述滑块的右侧面通过伸缩装置与滑槽内壁的右侧面固定连接，并且滑块的上表面与载物板的下表面固定连接，所述载物板的上表面与箱体的下表面固定连接，并且载物板的右侧面设置有把手，所述箱体内设置有网板，并且网板的放置有快速滤纸。
所述箱体的正面与软管的一端相连通，并且软管的另一端穿过卡接在壳体正面的卡接的管套与水龙头相连通，所述壳体的右侧面对应载物板的右侧面的外置开设有通孔，并且壳体的右侧面对应通孔的位置设置有盖板，所述盖板的上表面通过合页与壳体的右侧面活动连接，并且箱体的上方设置有扇叶。
所述扇叶的上表面与传动装置的下表面固定连接，并且传动装置的上表面与壳体内壁的上表面固定连接，所述壳体内壁的左侧面设置有第一加热板，并且壳体内壁的右侧面设置有第二加热板。
优选的，所述伸缩装置包括伸缩杆，所述伸缩杆的外表面套接有弹簧，所述弹簧的左端和伸缩杆的左端均与滑块的右侧面固定连接，并且弹簧的右端和伸缩杆的右端均与滑槽内壁的右侧面固定连接。
优选的，所述传动装置包括电机，所述电机的输出轴与扇叶的上表面固定连接，并且电机的机身通过固定板与壳体内壁的上表面固定连接，并且电机的型号为Y90S-2。
优选的，所述把手的形状的为环形，并且把手的左侧面与载物板的右侧面固定连接。
优选的，所述壳体的正面设置有电源，并且电源的正面设置有开关。
优选的，所述电源的输出端与开关的输入端电连接，并且开关的输出端分别与第一加热板、第二加热板和电机的输入端电连接。
(三)有益效果
本实用新型提供了一种可快速干燥的污泥固含量检测用干燥装置，具备以下有益效果：
1、该可快速干燥的污泥固含量检测用干燥装置，通过设置伸缩装置、把手、载物板、箱体、滑块、网板、快速滤纸、盖板、第一加热板、第二加热板、传动装置和扇叶，从而需要对污泥进行烘干时，先打开盖板，然后通过把手拉动载物板向右运动，载物板带动箱体向右运动，然后将污泥放置在快速滤纸上松开把手，关闭盖板，通过开关控制第一加热板和第二加热板工作，从而使第一加热板和第二加热板对壳体内进行加热，然后控制传动装置工作，传动装置工作带动扇叶转动，扇叶转动扇风，从而加快了壳体内的空气流通，从而加快了污泥的烘干速度，从而减短了检测污泥的固含量的时间，从而加快了检测的进程。
2、该可快速干燥的污泥固含量检测用干燥装置，通过设置伸缩装置，从而使通过把手拉动载物板向右运动，载物板带动箱体向右运动，松开把手时，伸缩装置推动滑块向左运动，从而使滑块带动载物板向左运动，从而使箱体可以恢复至初始位置。
3、该可快速干燥的污泥固含量检测用干燥装置，通过设置扇叶，从而使传动装置工作带动扇叶转动，扇叶转动扇风，从而加快了壳体内的空气流通，从而加快了污泥的烘干速度，且本实用新型结构紧凑，设计合理，实用性强。
