申请日2018.03.02
公开(公告)日2018.11.27
IPC分类号B01F7/04; B01F15/00
摘要
本实用新型公开了一种污水处理用潜水搅拌器，包括壳体、搅拌电机、搅拌叶轮、安装座、连接柱、套筒、安装板、驱动电机、螺纹杆、环形浮块和牵引绳，所述壳体内部固定有搅拌电机，所述搅拌电机的输出轴穿过壳体与搅拌叶轮固定连接，所述壳体的底部固定有安装座，所述安装座的顶部一端固定有连接柱，所述连接柱远离安装座的一端套设有套筒，且套筒与连接柱滑动连接，所述套筒的顶部固定有安装板，所述安装板的顶部中心固定有驱动电机，所述套筒内转动连接有螺纹杆，该污水处理用潜水搅拌器，通过调节三根牵引绳，使该污水处理用潜水搅处在污水池的合适位置，调节方式比较简单，单人就能完成操作。
权利要求书

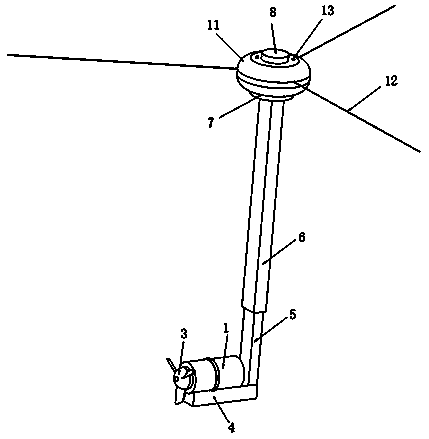

1.一种污水处理用潜水搅拌器，包括壳体(1)、搅拌电机(2)、搅拌叶轮(3)、安装座(4)、连接柱(5)、套筒(6)、安装板(7)、驱动电机(8)、螺纹杆(9)、环形浮块(11)和牵引绳(12)，其特征在于：所述壳体(1)内部固定有搅拌电机(2)，所述搅拌电机(2)的输出轴穿过壳体(1)与搅拌叶轮(3)固定连接，所述壳体(1)的底部固定有安装座(4)，所述安装座(4)的顶部一端固定有连接柱(5)，所述连接柱(5)远离安装座(4)的一端套设有套筒(6)，且套筒(6)与连接柱(5)滑动连接，所述套筒(6)的顶部固定有安装板(7)，所述安装板(7)的顶部中心固定有驱动电机(8)，所述套筒(6)内转动连接有螺纹杆(9)，所述驱动电机(8)的输出轴穿过安装板(7)通过联轴器与螺纹杆(9)的一端固定连接，所述连接柱(5)的顶部中心开设有螺纹孔(10)，所述螺纹杆(9)的另一端通过螺纹啮合连接在螺纹孔(10)内，所述驱动电机(8)的外侧套设有环形浮块(11)，所述环形浮块(11)的外侧等角度安装有牵引绳(12)。
2.根据权利要求1所述的一种污水处理用潜水搅拌器，其特征在于：所述壳体(1)与安装座(4)通过卡扣固定连接。
3.根据权利要求1所述的一种污水处理用潜水搅拌器，其特征在于：所述环形浮块(11)的顶部安装有指示灯(13)。
4.根据权利要求1所述的一种污水处理用潜水搅拌器，其特征在于：所述牵引绳(12)设置有三条。
说明书
一种污水处理用潜水搅拌器
技术领域
本实用新型涉及搅拌器技术领域，具体为一种污水处理用潜水搅拌器。
背景技术
潜水搅拌器作为水处理工艺中的关键设备之一，在水处理工艺流程中，可实现生化过程中固液二相流和固液气三相流的均质、搅拌、推流的工艺要求，它由潜水电机、机械密封、叶轮和安装系统等组成，潜水搅拌器的电机功率配置一般为1.5～11kW，转速为480～980r/min,叶轮直径通常900mm以下，其特点是流速高、紊流性强、流场的流速梯度大、作用范围小。
现有的专利申请号为201120512940.0的专利，公开了一种潜水搅拌器，该潜水搅拌器，设有高度调节装置和倾斜度调节装置，随着污粪池内的液位高低，可调节搅拌器的高度和倾斜度，但是结构比较复杂，只能安装在污水池的边缘处。为此，我们提出一种污水处理用潜水搅拌器。
实用新型内容
本实用新型的目的在于提供一种污水处理用潜水搅拌器，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理用潜水搅拌器，包括壳体、搅拌电机、搅拌叶轮、安装座、连接柱、套筒、安装板、驱动电机、螺纹杆、环形浮块和牵引绳，所述壳体内部固定有搅拌电机，所述搅拌电机的输出轴穿过壳体与搅拌叶轮固定连接，所述壳体的底部固定有安装座，所述安装座的顶部一端固定有连接柱，所述连接柱远离安装座的一端套设有套筒，且套筒与连接柱滑动连接，所述套筒的顶部固定有安装板，所述安装板的顶部中心固定有驱动电机，所述套筒内转动连接有螺纹杆，所述驱动电机的输出轴穿过安装板通过联轴器与螺纹杆的一端固定连接，所述连接柱的顶部中心开设有螺纹孔，所述螺纹杆的另一端通过螺纹啮合连接在螺纹孔内，所述驱动电机的外侧套设有环形浮块，所述环形浮块的外侧等角度安装有牵引绳。
优选的，所述壳体与安装座通过卡扣固定连接。
优选的，所述环形浮块的顶部安装有指示灯。
优选的，所述牵引绳设置有三条。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型，首先，将该污水处理用潜水搅拌器放入污水池中，由于环形浮块具有一定的浮力，使环形浮块漂浮在污水池内的水面上，将三根牵引绳握在手中，通过调节三根牵引绳，使该污水处理用潜水搅处在污水池的合适位置，调节方式比较简单，单人就能完成操作。
2、本实用新型通过驱动电机带动螺纹杆转动，由于螺纹杆与连接柱内的螺纹孔啮合连接，连接柱与套筒滑动连接，通过驱动电机的输出轴正反转能够控制壳体的下潜深度，进而满足不同水深的需求。
