申请日2018.03.02
公开(公告)日2018.11.02
IPC分类号B01D36/02
摘要
本实用新型提供的抽屉式污水处理装置，涉及污水处理技术领域。该抽屉式污水处理装置包括依次连接的水槽、处理水管和储水槽，所述储水槽上设置有出水管，所述处理水管内设置有可抽出的填料盒，所述填料盒内设置有过滤网和填料。本实用新型提供的抽屉式污水处理装置中，所述处理水管内设置有可抽出的填料盒，所述填料盒内设置有过滤网和填料。可以将填料盒从处理水管内抽出，进行填料盒内填料和过滤网的清洗，方便重复使用，具有结构简单和使用寿命长等优点。
权利要求书

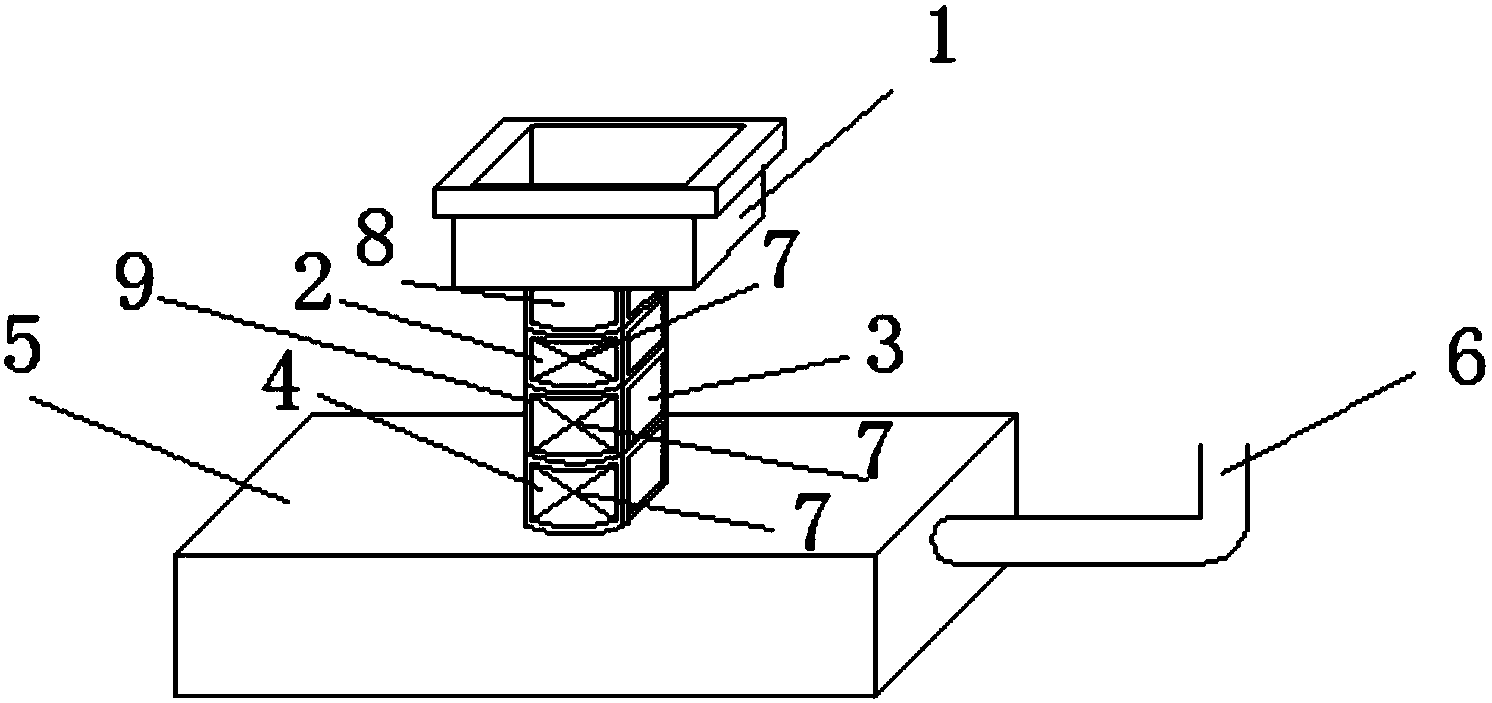

1.一种抽屉式污水处理装置，其特征在于，包括依次连接的水槽、处理水管和储水槽，所述储水槽上设置有出水管，所述处理水管内设置有可抽出的填料盒，所述填料盒内设置有过滤网和填料。
2.根据权利要求1所述的抽屉式污水处理装置，其特征在于，所述填料盒上设置有滑槽，所述处理水管内设置有与所述滑槽匹配的连接件。
3.根据权利要求1所述的抽屉式污水处理装置，其特征在于，所述填料盒包括箱体、第一带孔板和第二带孔板，所述第一带孔板和第二带孔板分别位于所述箱体的顶部和底部，所述过滤网对应于所述第一带孔板设置。
4.根据权利要求3所述的抽屉式污水处理装置，其特征在于，所述填料位于所述过滤网与所述第二带孔板之间。
5.根据权利要求3所述的抽屉式污水处理装置，其特征在于，所述箱体内对应于所述第二带孔板设置有铁网支撑层，所述铁网支撑层位于所述填料与所述第二带孔板之间。
6.根据权利要求1所述的抽屉式污水处理装置，其特征在于，所述填料盒为多个，多个所述填料盒内填料的直径沿水流移动的方向逐渐减小。
7.根据权利要求1所述的抽屉式污水处理装置，其特征在于，所述处理水管上对应于所述填料盒设有防漏罩，所述防漏罩沿所述处理水管上下移动。
8.根据权利要求7所述的抽屉式污水处理装置，其特征在于，所述防漏罩与所述填料盒之间设置有防水密封圈。
9.根据权利要求7所述的抽屉式污水处理装置，其特征在于，所述处理水管对应于所述防漏罩设置有卡口。
10.根据权利要求1所述的抽屉式污水处理装置，其特征在于，所述水槽与所述处理水管之间设置有储水段。
说明书
抽屉式污水处理装置
技术领域
本实用新型涉及污水处理技术领域，尤其是涉及一种抽屉式污水处理装置。
背景技术
现有的家用污水处理方式以排入生活污水处理厂处理为主，而洗菜或洗手等易处理的废水也直接与其他生活污水一起排入污水处理厂进行处理，这大大增加了不必要的污水处理成本。现有的家用污水处理设备，利用过滤网和过滤棉等材料，具体过程大致为：利用自然重力，污水从上至下，通过过滤网和过滤棉，去除掉废水中的大颗粒悬浮物，达到净化污水的效果。
上述普通的由滤网、滤棉等材料连接在一起的污水处理装置的主要缺陷是：过滤材料固定于管道中，不能清洗更换，长时间的使用过程中，会在滤网和滤棉表面滋生细菌和藻类，导致装置处理性能下降，甚至于堵塞不能继续使用，此外，这种由滤网和滤棉组合的废水处理装置，其处理能力也是有限的。而高效处理能力、高稳定性也一直是这种家用污水处理设备的生产商和消费者比较关注的问题。
现有的污水处理装置的过滤材料固定于管道中，不能清洗更换，造成不可重复使用和使用寿命短的缺点。
实用新型内容
本实用新型的一个目的在于提供一种抽屉式污水处理装置，以解决现有的污水处理装置的过滤材料固定于管道中，不能清洗更换，造成不可重复使用和使用寿命短的技术问题。
为解决上述技术问题，本实用新型采用了以下技术方案;本实用新型提供的抽屉式污水处理装置，其中，包括依次连接的水槽、处理水管和储水槽，所述储水槽上设置有出水管，所述处理水管内设置有可抽出的填料盒，所述填料盒内设置有过滤网和填料。
本实用新型提供的抽屉式污水处理装置中，所述处理水管内设置有可抽出的填料盒，所述填料盒内设置有过滤网和填料。可以将填料盒从处理水管内抽出，进行填料盒内填料和过滤网的清洗，方便重复使用，具有结构简单和使用寿命长等优点。
在上述任一技术方案中，进一步地，所述填料盒上设置有滑槽，所述处理水管内设置有与所述凹槽匹配的连接件。
处理水管内部最开始的加工就会有连接件，连接件与处理水管是一体的，填料盒通过滑槽和连接件与处理水管可移动连接。
在上述任一技术方案中，进一步地，所述填料盒包括箱体、第一带孔板和第二带孔板，所述第一带孔板和第二带孔板分别位于所述箱体的顶部和底部，所述过滤网对应于所述第一带孔板设置。
可以设置于第一带孔板的下方，或第一带孔板上。
所述第一带孔板位于所述箱体的顶部，所述第二带孔板位于所述箱体的底部。
为了便于过滤网和填料的取出和放入，所述第一带孔板可拆卸地设置于所述箱体上。
在上述任一技术方案中，进一步地，所述填料位于所述过滤网与所述第二带孔板之间。
为了便于支撑填料的重量，在上述任一技术方案中，进一步地，所述箱体内对应于所述第二带孔板设置有铁网支撑层，所述铁网支撑层位于所述填料与所述第二带孔板之间。
在上述任一技术方案中，进一步地，所述填料盒为多个，多个所述填料盒内填料的直径沿水流移动的方向逐渐减小。
在上述任一技术方案中，进一步地，所述处理水管上对应于所述填料盒设有防漏罩，所述防漏罩沿所述处理水管上下移动。
处理水管上对应于填料盒设置有开口，防漏罩能够移动地设置于开口处，防漏罩可上下移动，从而打开或关闭开口。
为了防止水漏出，在上述任一技术方案中，进一步地，所述防漏罩与所述填料盒之间设置有防水密封圈。
在上述任一技术方案中，进一步地，所述处理水管对应于所述防漏罩设置有卡口，通过卡口将防漏罩底部固定在处理水管上。
为了避免过滤速率低于产废水速率时，水管内废水反溢入水槽。在上述任一技术方案中，进一步地，所述水槽与所述处理水管之间设置有储水段。
采用上述技术方案，本实用新型具有如下有益效果：
本实用新型提供的抽屉式污水处理装置中，所述处理水管内设置有可抽出的填料盒，所述填料盒内设置有过滤网和填料。可以将填料盒从处理水管内抽出，进行填料盒内填料和过滤网的清洗，方便重复使用，具有结构简单和使用寿命长等优点。
进一步地，所述填料盒上设置有滑槽，所述处理水管内设置有与所述滑槽匹配的连接件。
进一步地，所述填料盒包括箱体、第一带孔板和第二带孔板，所述第一带孔板和第二带孔板分别位于所述箱体的顶部和底部，所述过滤网对应于所述第一带孔板设置。
进一步地，所述处理水管上对应于所述填料盒设有防漏罩，所述防漏罩沿所述处理水管上下移动。
本实用新型的附加方面和优点将在下面的描述部分中变得明显，或通过本实用新型的实践了解到。
