申请日2018.03.02
公开(公告)日2018.11.13
IPC分类号C02F9/08
摘要
本实用新型提供一种具有三级处理的污水处理装置，涉及污水处理设备领域。该具有三级处理的污水处理装置，包括污水处理箱本体，所述污水处理箱本体的一侧相通有进水管，所述污水处理箱本体的内壁底部从左向有依次固定安装有第一挡板和第二挡板。该具有三级处理的污水处理装置，通过污水处理箱本体内部设置的第一挡板和第二挡板把污水处理箱有效的分为三部分，通过第一挡板左侧的设置的第一过滤板和第二过滤板达到了对污水中比较大的颗粒物进行首次处理的效果，再通过第一排污管有效的把比较大的污物排出，通过喇叭形进水口和一侧设置的连接管有效的实现了污水中淤泥的收集，最后通过第二排污管排出。
权利要求书

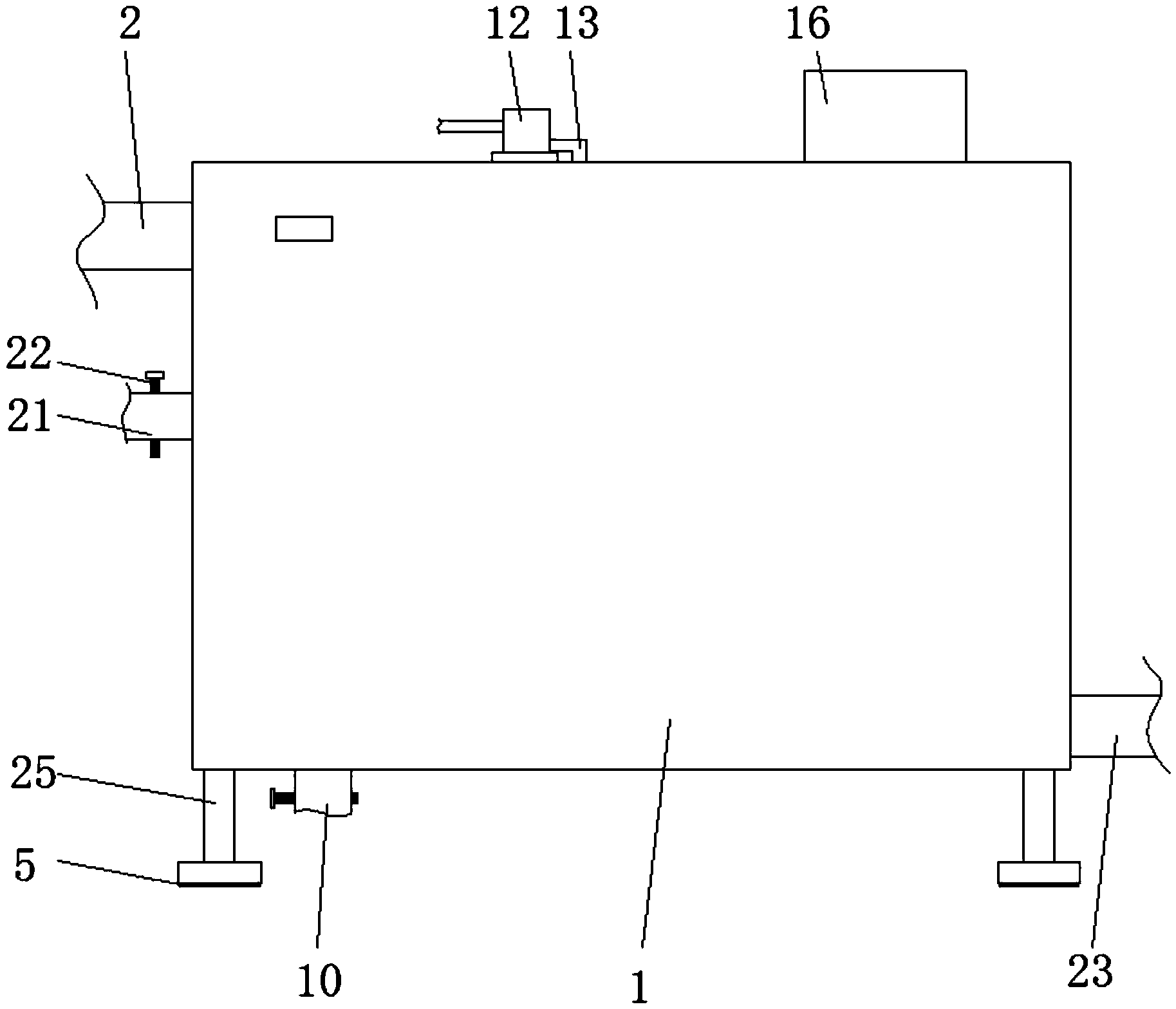

1.一种具有三级处理的污水处理装置，包括污水处理箱本体(1)，其特征在于：所述污水处理箱本体(1)的一侧相通有进水管(2)，所述污水处理箱本体(1)的内壁底部从左向有依次固定安装有第一挡板(3)和第二挡板(4)，所述进水管(2)的一端位于污水处理箱本体(1)内部，所述第一挡板(3)的一侧固定安装有第一过滤板(6)和第二过滤板(7)，所述第二过滤板(7)位于第一过滤板(6)的下侧，所述第一过滤板(6)和第二过滤板(7)上均开设有过滤口(8)，所述污水处理箱本体(1)的一侧且位于进水管(2)的下侧相通有第一排污管(21)，所述第一过滤板(6)和第二过滤板(7)远离第一挡板(3)的一端搭接在第一排污管(21)的内部，所述污水处理箱本体(1)的内部且位于第二过滤板(7)的下侧固定安装有喇叭形进水口(9)，所述喇叭形进水口(9)的底部相通有第二排污管(10)，所述第二排污管(10)远离喇叭形进水口(9)的一端贯穿污水处理箱本体(1)并延伸至污水处理箱本体(1)的下侧，所述喇叭形进水口(9)的一侧相通有连接管(11)，所述连接管(11)的远离喇叭形进水口(9)的一侧贯穿第一挡板(3)并延伸至第一挡板(3)的一侧;
所述污水处理箱本体(1)的顶部固定安装有抽气泵(12)，所述抽气泵(12)的一侧相通有进气管(13)，所述进气管(13)远离抽气泵(12)的一端贯穿污水处理箱本体(1)并延伸至污水处理箱本体(1)的内部，所述进气管(13)位于污水处理箱本体(1)内部的一端固定安装有滤网桶(14)，所述污水处理箱本体(1)的顶部固定安装有固定箱(16)，所述固定箱(16)的内壁顶部固定安装有电机(18)，所述电机(18)的输出端固定安装有搅拌杆(19)，所述搅拌杆(19)远离电机(18)的一端贯穿污水处理箱本体(1)并延伸至污水处理箱本体(1)的内部。
2.根据权利要求1所述的一种具有三级处理的污水处理装置，其特征在于：所述第一排污管(21)和第二排污管(10)上均镶嵌有第一控制阀(22)，所述第二挡板(4)的底部镶嵌有第二控制阀(15)。
3.根据权利要求1所述的一种具有三级处理的污水处理装置，其特征在于：所述污水处理箱本体(1)的底部固定安装有支撑腿(25)，所述支撑腿(25)的底部固定安装有防滑垫(5)。
4.根据权利要求1所述的一种具有三级处理的污水处理装置，其特征在于：所述污水处理箱本体(1)的另一侧相通有排水管(23)，所述污水处理箱本体(1)的内壁顶部且位于第二挡板(4)的右侧固定安装有紫外线灯(17)。
5.根据权利要求1所述的一种具有三级处理的污水处理装置，其特征在于：所述搅拌杆(19)位于污水处理箱本体(1)内部的一端固定安装有搅拌叶(20)，所述过滤口(8)的内部均镶嵌有过滤网(24)。
说明书
一种具有三级处理的污水处理装置
技术领域
本实用新型涉及污水处理设备技术领域，具体为一种具有三级处理的污水处理装置。
背景技术
污水处理为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
随着生活水平的提高和生活质量的改善，环境保护的概念深入人心，污水处理再利用变得也越来越受到重视，在污水处理的过程中一般都会用到污水处理设备，但是现在的大多数的污水处理设备在使用时一般都是对污水在设备内部进行一次处理，这种处理方式处理的污水一般还会有很多的杂质，很难达到再利用的要求。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种具有三级处理的污水处理装置，解决了现在的污水处理设备在处理污水时处理不够彻底的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种具有三级处理的污水处理装置，包括污水处理箱本体，所述污水处理箱本体的一侧相通有进水管，所述污水处理箱本体的内壁底部从左向有依次固定安装有第一挡板和第二挡板，所述进水管的一端位于污水处理箱本体内部，所述第一挡板的一侧固定安装有第一过滤板和第二过滤板，所述第二过滤板位于第一过滤板的下侧，所述第一过滤板和第二过滤板上均开设有过滤口，所述污水处理箱本体的一侧且位于进水管的下侧相通有第一排污管，所述第一过滤板和第二过滤板远离第一挡板的一端搭接在第一排污管的内部，所述污水处理箱本体的内部且位于第二过滤板的下侧固定安装有喇叭形进水口，所述喇叭形进水口的底部相通有第二排污管，所述第二排污管远离喇叭形进水口的一端贯穿污水处理箱本体并延伸至污水处理箱本体的下侧，所述喇叭形进水口的一侧相通有连接管，所述连接管的远离喇叭形进水口的一侧贯穿第一挡板并延伸至第一挡板的一侧。
所述污水处理箱本体的顶部固定安装有抽气泵，所述抽气泵的一侧相通有进气管，所述进气管远离抽气泵的一端贯穿污水处理箱本体并延伸至污水处理箱本体的内部，所述进气管位于污水处理箱本体内部的一端固定安装有滤网桶，所述污水处理箱本体的顶部固定安装有固定箱，所述固定箱的内壁顶部固定安装有电机，所述电机的输出端固定安装有搅拌杆，所述搅拌杆远离电机的一端贯穿污水处理箱本体并延伸至污水处理箱本体的内部。
优选的，所述第一排污管和第二排污管上均镶嵌有第一控制阀，所述第二挡板的底部镶嵌有第二控制阀。
优选的，所述污水处理箱本体的底部固定安装有支撑腿，所述支撑腿的底部固定安装有防滑垫。
优选的，所述污水处理箱本体的另一侧相通有排水管，所述污水处理箱本体的内壁顶部且位于第二挡板的右侧固定安装有紫外线灯。
优选的，所述搅拌杆位于污水处理箱本体内部的一端固定安装有搅拌叶，所述过滤口的内部均镶嵌有过滤网。
(三)有益效果
本实用新型提供了一种具有三级处理的污水处理装置。具备以下有益效果：
1、该具有三级处理的污水处理装置，通过污水处理箱本体内部设置的第一挡板和第二挡板把污水处理箱有效的分为三部分，通过第一挡板左侧的设置的第一过滤板和第二过滤板达到了对污水中比较大的颗粒物进行首次处理的效果，再通过第一排污管有效的把比较大的污物排出，通过喇叭形进水口和一侧设置的连接管有效的实现了污水中淤泥的收集，最后通过第二排污管排出，通过第一级处理后的污水从连接管排出留到第二级过滤设备的内部。
2、该具有三级处理的污水处理装置，通过第一挡板和第二挡板的设置有效的对处理过的污水进行收集，在抽气泵的作用下向第二级污水处理的内部加入一些杀菌消毒的气体，达到第二次杀菌消毒的效果，通过第二挡板右侧设置紫外线灯，在固定箱内部电机的转动下通过搅拌杆对水进行搅拌使得进入到第三级别内部的污水进行更加充分的杀菌消毒。
