申请日2018.03.02
公开(公告)日2018.11.13
IPC分类号C02F3/12; C02F3/10
摘要
本实用新型公开了一种污水处理螺纹式半软性填料，包括填料本体，所述填料本体由高分子聚合物模压成型，所述填料本体的枝条呈阿基米德螺线向外展开;所述枝条的表面均匀设置有凹槽，所述枝条的剖面成工字型结构，所述枝条的两侧面设置有锯齿状结构。有益效果在于：填料本体由高分子聚合物模压成型，且枝条呈阿基米德螺线向外展开，进行相同尺寸生产时能够节约生产原料，节约成本;具有较高的机械强度，使用时不容易受损，有助于提高使用寿命;同时表面积大，能够增加与污水的接触面积，有助于提高污水处理效率。
权利要求书

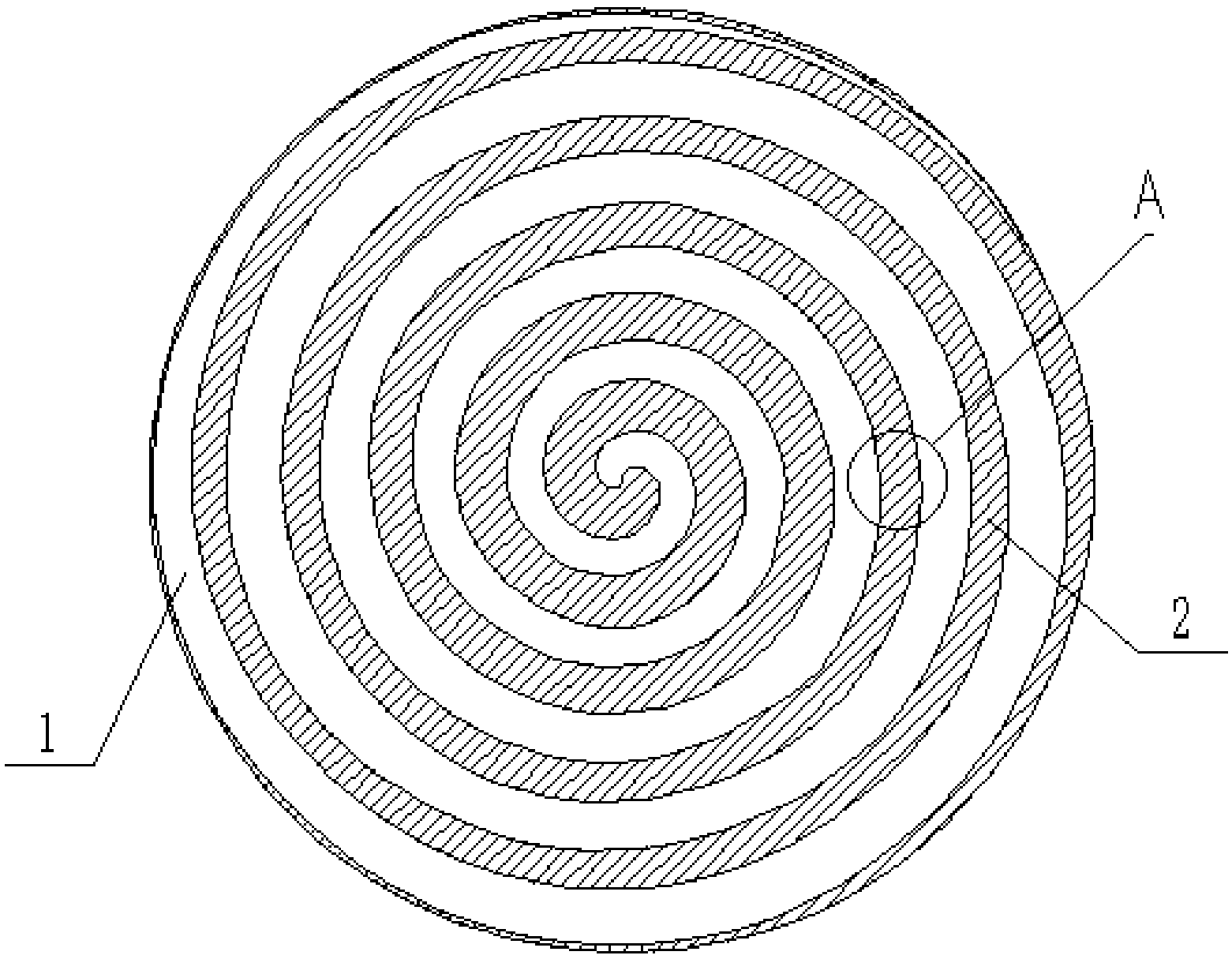

1.一种污水处理螺纹式半软性填料，其特征在于：包括填料本体(1)，所述填料本体(1)由高分子聚合物模压成型，所述填料本体(1)的枝条(2)呈阿基米德螺线向外展开;所述枝条(2)的表面均匀设置有凹槽(3)，所述枝条(2)的剖面成工字型结构，所述枝条(2)的两侧面设置有锯齿槽(4)。
2.根据权利要求1所述一种污水处理螺纹式半软性填料，其特征在于：所述填料本体(1)由乙丙共聚材料制成。
3.根据权利要求1所述一种污水处理螺纹式半软性填料，其特征在于：所述凹槽(3)的不相邻两端采用弧形结构，且其弧度与所述枝条(2)的延伸弧度相同。
4.根据权利要求1所述一种污水处理螺纹式半软性填料，其特征在于：相邻所述枝条(2)的两侧的所述锯齿槽(4)交错分布。
说明书
一种污水处理螺纹式半软性填料
技术领域
本实用新型涉及污水处理辅助原料技术领域，具体涉及一种污水处理螺纹式半软性填料。
背景技术
生物膜法，是与活性污泥法并列的一类废水好氧生物处理技术，是一种固定膜法，是污水水体自净过程的人工化和强化，主要去除废水中溶解性的和胶体状的有机污染物。
污水处理填料是污水生物膜处理法的核心部分，它直接影响到处理效果、投资成本及运作费用。
本申请人发现现有技术中至少存在以下技术问题：目前的填料采用雪花状或者齿状，机械强度不理想，使用时容易受损;同时使用时与污水的接触面积小，影响污水处理效率;生产时耗费原料，增加生产成本。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种污水处理螺纹式半软性填料，以解决现有技术中目前的填料采用雪花状或者齿状，机械强度不理想，使用时容易受损;同时使用时与污水的接触面积小，影响污水处理效率;生产时耗费原料，增加生产成本等技术问题。本实用新型提供的诸多技术方案中优选的技术方案填料本体由高分子聚合物模压成型，且枝条呈阿基米德螺线向外展开，进行相同尺寸生产时能够节约生产原料，节约成本;具有较高的机械强度，使用时不容易受损，有助于提高使用寿命;同时表面积大，能够增加与污水的接触面积，有助于提高污水处理效率等技术效果，详见下文阐述。
为实现上述目的，本实用新型提供了以下技术方案：
本实用新型提供的一种污水处理螺纹式半软性填料，包括填料本体，所述填料本体由高分子聚合物模压成型，所述填料本体的枝条呈阿基米德螺线向外展开;所述枝条的表面均匀设置有凹槽，所述枝条的剖面成工字型结构，所述枝条的两侧面设置有锯齿槽。
采用上述一种污水处理螺纹式半软性填料，进行生产时，由于所述填料本体的所述枝条呈阿基米德螺线向外展开，因此在相同的生产尺寸情况下，可以获得双倍产品产出，生产效率翻倍，节约生产成本;由于所述枝条的剖面成工字型结构，因此具有良好的机械强度，使用过程中不易受损，有助于提高使用寿命;利用所述凹槽能够增加所述填料本体的表面积，有助于提高所述填料本体与污水的接触面积，从而提高污水处理效率;利用所述锯齿槽，能够提高所述填料本体的挂膜效果，同时能够对气泡进行切割，提高氧的转移速率和利用率，使水气生物膜得到充分交换，使水中的有机物得到高效处理。
作为优选，所述填料本体由乙丙共聚材料制成。
作为优选，所述凹槽的不相邻两端采用弧形结构，且其弧度与所述枝条的延伸弧度相同。
作为优选，相邻所述枝条的两侧的所述锯齿槽交错分布。
有益效果在于：填料本体由高分子聚合物模压成型，且枝条呈阿基米德螺线向外展开，进行相同尺寸生产时能够节约生产原料，节约成本;具有较高的机械强度，使用时不容易受损，有助于提高使用寿命;同时表面积大，能够增加与污水的接触面积，有助于提高污水处理效率。
