申请日2018.03.02
公开(公告)日2018.11.16
IPC分类号C02F11/12; B02C13/06
摘要

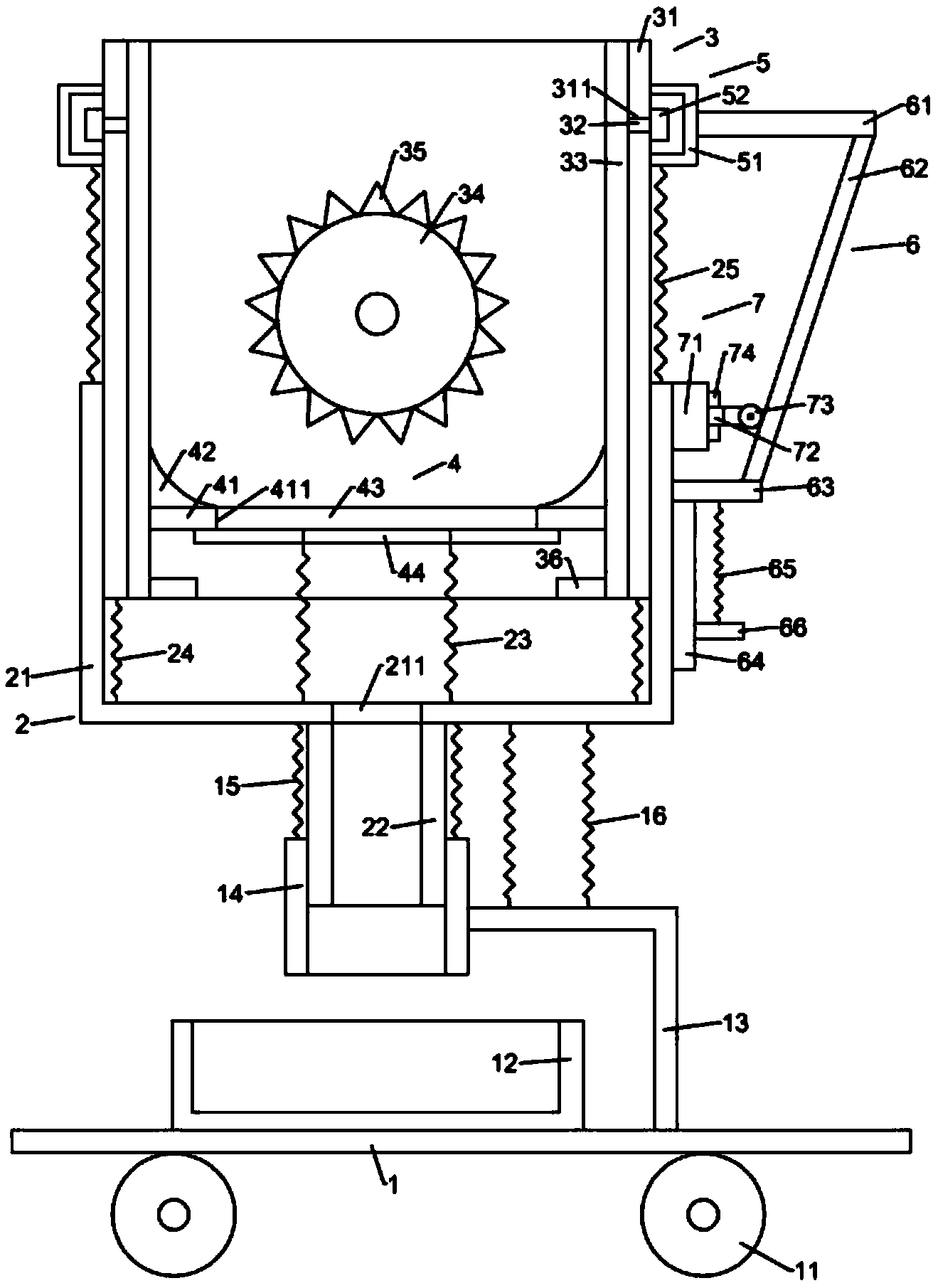

一种环保的水利工程领域的污泥处理设备，包括底板、设置于所述底板上方的第一框体装置、设置于所述第一框体装置上的第二框体装置、收容于所述第二框体装置内部的过滤装置、设置于所述第二框体装置上的加热装置、设置于所述加热装置上的连接装置、设置于所述第一框体装置上的电缸装置。本实用新型可以实现对污泥的干化处理，干化的效果好，时间短，而且可以将干化后的污泥进行打碎，方便对干化后的污泥进行回收。
权利要求书
1.一种环保的水利工程领域的污泥处理设备，包括底板、设置于所述底板上方的第一框体装置、设置于所述第一框体装置上的第二框体装置、收容于所述第二框体装置内部的过滤装置、设置于所述第二框体装置上的加热装置、设置于所述加热装置上的连接装置、设置于所述第一框体装置上的电缸装置，其特征在于：所述底板上设置有位于其下的若干万向轮、设置于所述底板上的集中框、支架、设置于所述支架上的定位框、设置于所述定位框上的若干第一弹簧、设置于所述支架上的若干第二弹簧，所述第一框体装置包括第一框体、设置于所述第一框体下方的出料框、收容于所述第一框体内的若干第三弹簧、若干第四弹簧、设置于所述第一框体上的若干第五弹簧，所述第二框体装置包括第二框体、设置于所述第二框体上的导热杆、收容于所述第二框体内的导热框、旋转轮、设置于所述旋转轮上的若干凸块、设置于所述导热框内部左右两侧的若干限定块，所述过滤装置包括升降板、设置于所述升降板上的集中块、设置于所述升降板内的过滤网、设置于所述升降板下方的海绵层，所述加热装置包括隔热框、收容于所述隔热框内的加热棒，所述连接装置包括连接杆、设置于所述连接杆下方的斜杆、设置于所述斜杆下方的移动杆、设置于所述移动杆下方的升降杆、第六弹簧、设置于所述第六弹簧下方的限定杆，所述电缸装置包括电缸、设置于所述电缸上的推杆、设置于所述推杆右侧的滑轮、设置于所述电缸右侧的光滑块。
2.如权利要求1所述的环保的水利工程领域的污泥处理设备，其特征在于：所述集中框为空心的长方体，所述集中框放置在所述底板的上表面上，所述支架的下端与所述底板固定连接。
3.如权利要求2所述的环保的水利工程领域的污泥处理设备，其特征在于：所述定位框为空心的长方体，所述支架的上端与所述定位框的右表面固定连接，所述第一弹簧为竖直放置，所述第一弹簧设置有两个，所述第一弹簧的下端与所述定位框固定连接，所述第二弹簧设置有两个，所述第二弹簧的下端与所述支架固定连接。
4.如权利要求3所述的环保的水利工程领域的污泥处理设备，其特征在于：所述第一框体为空心的长方体，所述第一框体的下表面上设置有第一通孔，所述第一弹簧以及所述第二弹簧的上端与所述第一框体的下表面固定连接，所述出料框为长方体，所述出料框的上端对准所述第一通孔且与所述第一框体的下表面固定连接，所述出料框的下端收容于所述定位框内且与所述定位框的内表面滑动接触。
5.如权利要求4所述的环保的水利工程领域的污泥处理设备，其特征在于：所述第三弹簧设置有两个且分别位于所述第一通孔的左右两侧，所述第三弹簧的下端与所述第一框体内腔的底面固定连接，所述第四弹簧为竖直放置，所述第四弹簧设置有两个且分别位于所述第一通孔的左右两侧，所述第四弹簧的下端与所述第一框体内腔的底面固定连接，所述第五弹簧为竖直放置，所述第五弹簧设置有两个，所述第五弹簧的下端与所述第一框体固定连接。
6.如权利要求5所述的环保的水利工程领域的污泥处理设备，其特征在于：所述第二框体为空心的长方体，所述第二框体的下端收容于所述第一框体内且与所述第一框体的内表面滑动接触，所述第四弹簧的上端与所述第二框体固定连接，所述第二框体的左右表面上设置有第二通孔，所述导热杆设置有两个，所述导热杆穿过所述第二通孔且与所述第二框体固定连接，所述导热框为空心的长方体，所述导热框的外表面与所述第二框体的内表面固定连接，所述导热杆的一端与所述导热框固定连接，所述旋转轮与所述第二框体枢轴连接，所述凸块均匀分布于所述旋转轮上，所述限定块设置有两个且分别位于所述导热框内腔的左右表面上，所述限定块的侧面与所述导热框的内表面固定连接。
7.如权利要求6所述的环保的水利工程领域的污泥处理设备，其特征在于：所述升降板收容于所述导热框内且与所述导热框的内表面滑动接触，所述升降板上设置有第三通孔，所述升降板位于所述限定块的上方，所述集中块的下表面与所述升降板的上表面固定连接，所述集中块的侧面与所述导热框的内表面滑动接触，所述过滤网收容于所述第三通孔内且与所述升降板固定连接，所述第三弹簧的上端与所述过滤网的下表面固定连接，所述海绵层的上表面与所述升降板的下表面以及所述过滤网的下表面固定连接，所述第三弹簧的上端贯穿所述海绵层的上下表面。
8.如权利要求7所述的环保的水利工程领域的污泥处理设备，其特征在于：所述隔热框为空心的长方体，所述隔热框与所述第二框体的右表面固定连接，所述第五弹簧的上端与所述隔热框固定连接。
9.如权利要求8所述的环保的水利工程领域的污泥处理设备，其特征在于：所述连接杆的左端与位于所述第二框体右侧的所述隔热框固定连接，所述斜杆的上端与所述连接杆固定连接，所述移动杆为水平杆，所述移动杆的左端顶靠在所述第一框体的右表面上且与其滑动接触，所述升降杆的上端与所述移动杆固定连接，所述升降杆的左表面顶靠在所述第一框体的右表面上且与所述第一框体滑动接触，所述第六弹簧的上端与所述移动杆固定连接，所述限定杆的左端与所述第一框体的右表面固定连接，所述升降杆贯穿所述限定杆的上下表面且与其滑动接触，所述第六弹簧的下端与所述限定杆固定连接。
10.如权利要求9所述的环保的水利工程领域的污泥处理设备，其特征在于：所述电缸与所述第一框体的右表面固定连接，所述推杆的左端与所述电缸连接，所述推杆的右端设置有凹槽，所述滑轮收容于所述凹槽内且与所述推杆枢轴连接，所述光滑块的左表面与所述电缸固定连接，所述推杆贯穿所述光滑块的左右表面且与所述光滑块滑动接触。
说明书
一种环保的水利工程领域的污泥处理设备
技术领域
本实用新型涉及水利工程技术领域，尤其是涉及一种环保的水利工程领域的污泥处理设备。
背景技术
在水利工程领域，需要对污泥进行干化处理，以便清除污泥中的水分，方便回收泥土资源，减少资源的浪费，减少对环境的污染。然而传统的晾干处理不仅耗时长，而且干化的效果不好，市面上的污泥处理设备不能将干化后的污泥打碎，使得干化后的污泥难以回收。
因此，有必要提供一种新的技术方案以克服上述缺陷。
实用新型内容
本实用新型的目的在于提供一种可有效解决上述技术问题的环保的水利工程领域的污泥处理设备。
为达到本实用新型之目的，采用如下技术方案：
一种环保的水利工程领域的污泥处理设备，包括底板、设置于所述底板上方的第一框体装置、设置于所述第一框体装置上的第二框体装置、收容于所述第二框体装置内部的过滤装置、设置于所述第二框体装置上的加热装置、设置于所述加热装置上的连接装置、设置于所述第一框体装置上的电缸装置，所述底板上设置有位于其下的若干万向轮、设置于所述底板上的集中框、支架、设置于所述支架上的定位框、设置于所述定位框上的若干第一弹簧、设置于所述支架上的若干第二弹簧，所述第一框体装置包括第一框体、设置于所述第一框体下方的出料框、收容于所述第一框体内的若干第三弹簧、若干第四弹簧、设置于所述第一框体上的若干第五弹簧，所述第二框体装置包括第二框体、设置于所述第二框体上的导热杆、收容于所述第二框体内的导热框、旋转轮、设置于所述旋转轮上的若干凸块、设置于所述导热框内部左右两侧的若干限定块，所述过滤装置包括升降板、设置于所述升降板上的集中块、设置于所述升降板内的过滤网、设置于所述升降板下方的海绵层，所述加热装置包括隔热框、收容于所述隔热框内的加热棒，所述连接装置包括连接杆、设置于所述连接杆下方的斜杆、设置于所述斜杆下方的移动杆、设置于所述移动杆下方的升降杆、第六弹簧、设置于所述第六弹簧下方的限定杆，所述电缸装置包括电缸、设置于所述电缸上的推杆、设置于所述推杆右侧的滑轮、设置于所述电缸右侧的光滑块。
所述集中框为空心的长方体，所述集中框放置在所述底板的上表面上，所述支架的下端与所述底板固定连接。
所述定位框为空心的长方体，所述支架的上端与所述定位框的右表面固定连接，所述第一弹簧为竖直放置，所述第一弹簧设置有两个，所述第一弹簧的下端与所述定位框固定连接，所述第二弹簧设置有两个，所述第二弹簧的下端与所述支架固定连接。
所述第一框体为空心的长方体，所述第一框体的下表面上设置有第一通孔，所述第一弹簧以及所述第二弹簧的上端与所述第一框体的下表面固定连接，所述出料框为长方体，所述出料框的上端对准所述第一通孔且与所述第一框体的下表面固定连接，所述出料框的下端收容于所述定位框内且与所述定位框的内表面滑动接触。
所述第三弹簧设置有两个且分别位于所述第一通孔的左右两侧，所述第三弹簧的下端与所述第一框体内腔的底面固定连接，所述第四弹簧为竖直放置，所述第四弹簧设置有两个且分别位于所述第一通孔的左右两侧，所述第四弹簧的下端与所述第一框体内腔的底面固定连接，所述第五弹簧为竖直放置，所述第五弹簧设置有两个，所述第五弹簧的下端与所述第一框体固定连接。
所述第二框体为空心的长方体，所述第二框体的下端收容于所述第一框体内且与所述第一框体的内表面滑动接触，所述第四弹簧的上端与所述第二框体固定连接，所述第二框体的左右表面上设置有第二通孔，所述导热杆设置有两个，所述导热杆穿过所述第二通孔且与所述第二框体固定连接，所述导热框为空心的长方体，所述导热框的外表面与所述第二框体的内表面固定连接，所述导热杆的一端与所述导热框固定连接，所述旋转轮与所述第二框体枢轴连接，所述凸块均匀分布于所述旋转轮上，所述限定块设置有两个且分别位于所述导热框内腔的左右表面上，所述限定块的侧面与所述导热框的内表面固定连接。
所述升降板收容于所述导热框内且与所述导热框的内表面滑动接触，所述升降板上设置有第三通孔，所述升降板位于所述限定块的上方，所述集中块的下表面与所述升降板的上表面固定连接，所述集中块的侧面与所述导热框的内表面滑动接触，所述过滤网收容于所述第三通孔内且与所述升降板固定连接，所述第三弹簧的上端与所述过滤网的下表面固定连接，所述海绵层的上表面与所述升降板的下表面以及所述过滤网的下表面固定连接，所述第三弹簧的上端贯穿所述海绵层的上下表面。
所述隔热框为空心的长方体，所述隔热框与所述第二框体的右表面固定连接，所述第五弹簧的上端与所述隔热框固定连接。
所述连接杆的左端与位于所述第二框体右侧的所述隔热框固定连接，所述斜杆的上端与所述连接杆固定连接，所述移动杆为水平杆，所述移动杆的左端顶靠在所述第一框体的右表面上且与其滑动接触，所述升降杆的上端与所述移动杆固定连接，所述升降杆的左表面顶靠在所述第一框体的右表面上且与所述第一框体滑动接触，所述第六弹簧的上端与所述移动杆固定连接，所述限定杆的左端与所述第一框体的右表面固定连接，所述升降杆贯穿所述限定杆的上下表面且与其滑动接触，所述第六弹簧的下端与所述限定杆固定连接。
所述电缸与所述第一框体的右表面固定连接，所述推杆的左端与所述电缸连接，所述推杆的右端设置有凹槽，所述滑轮收容于所述凹槽内且与所述推杆枢轴连接，所述光滑块的左表面与所述电缸固定连接，所述推杆贯穿所述光滑块的左右表面且与所述光滑块滑动接触。
与现有技术相比，本实用新型具有如下有益效果：本实用新型环保的水利工程领域的污泥处理设备可以实现对污泥的干化处理，干化的效果好，时间短，而且可以将干化后的污泥进行打碎，方便对干化后的污泥进行回收。
