申请日2018.03.02
公开(公告)日2018.11.20
IPC分类号E02F5/28; E02F7/04
摘要
本实用新型公开了一种工业污水处理用污泥打捞装置，所述第一箱体的一侧底部设有插入于第二箱体内的出料管，所述第二箱体内侧设有第三蛟龙轴，所述第二箱体的外侧安装有输出轴与第三蛟龙轴相连接的第五电机，所述第二箱体的外侧设有排料口。该装置通过转板将污泥推送进入进料箱体内，再由第二蛟龙轴将污泥输送进入第一箱体内，然后通过第一蛟龙轴将污泥输送进入第二箱体内，再由第三蛟龙轴将污泥向外排出，再由第二电机驱动进料箱体在污水池内行走，使得污水池内污泥能够快速被打捞，使得提高了污泥打捞效率;该装置通过第二箱体的设置，使得污泥能够从固定位置排出，避免了人工打捞污泥时需要四处走动的烦恼。
权利要求书

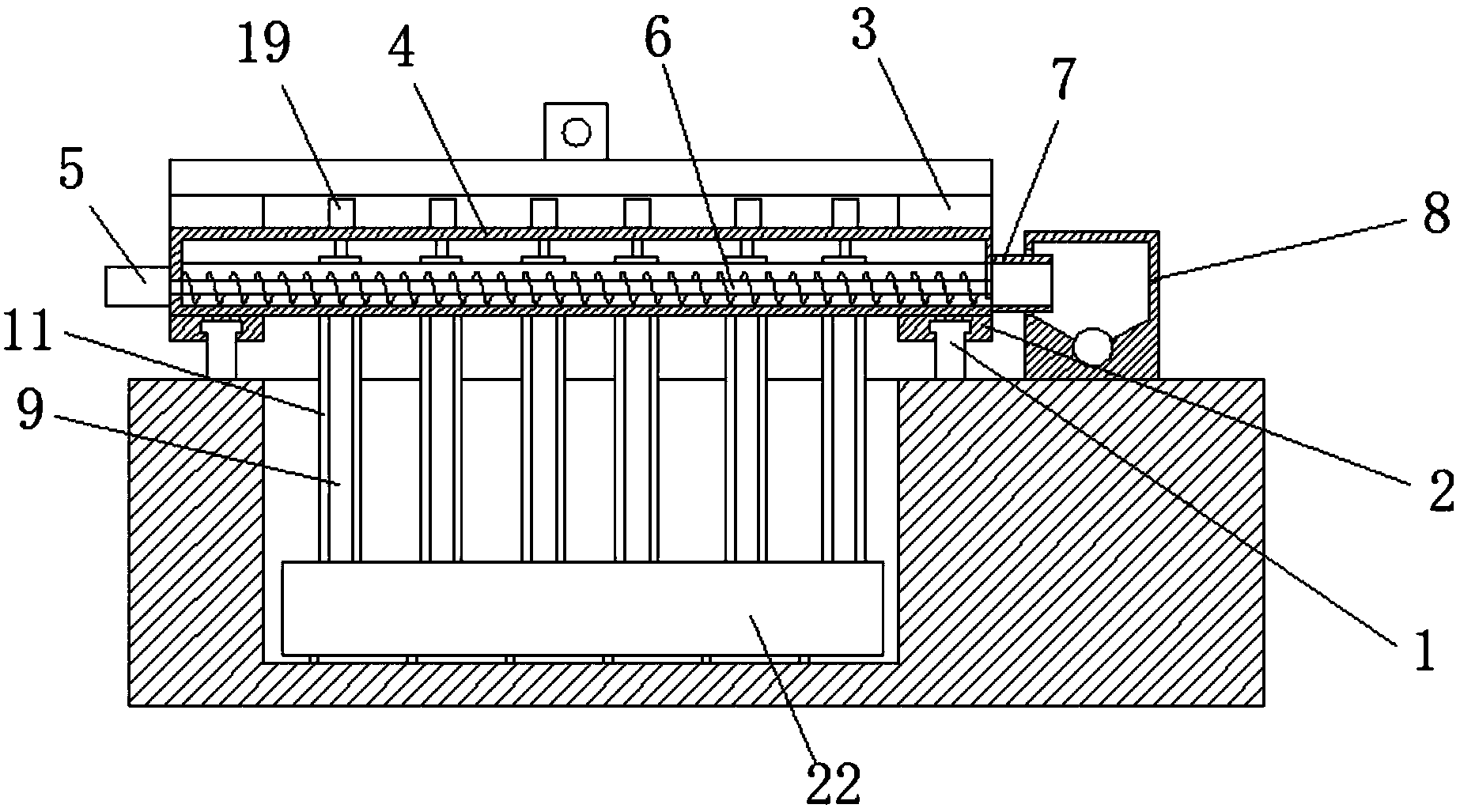

1.一种工业污水处理用污泥打捞装置，包括滑轨(1)，其特征在于：所述滑轨(1)的顶部连接有滑块(2)，所述滑块(2)的顶部连接有第一支架(3)，所述第一支架(3)连接有第一箱体(4)，所述第一箱体(4)的底部通过支撑柱(9)连接有位于污水池(27)内侧的进料箱体(10)，所述进料箱体(10)的顶部通过进料管(11)与第一箱体(4)相连通，所述污水池(27)两侧均设有第二支架(14)，所述第二支架(14)连接有螺纹杆(15)，所述第二支架(14)的外侧安装有输出轴与螺纹杆(15)相连接的第二电机(16)，所述第一支架(3)的顶部连接有顶板(17)，所述顶板(17)的顶部设有与螺纹杆(15)螺纹连接的凸起块(28)，所述进料箱体(10)内连接有转轴(23)，所述转轴(23)的外侧设有转板(24)，所述转轴(23)的外端设有第二齿轮(13)，所述支撑柱(9)的外侧安装有第三电机(18)，所述第三电机(18)的输出轴连接有第一齿轮(12)，所述第一齿轮(12)通过链条与第二齿轮(13)相连接，所述进料箱体(10)的内侧底部设有料槽(25)，所述第一箱体(4)的顶部安装有第四电机(19)，所述第四电机(19)的输出轴连接有插入于进料管(11)内的第二蛟龙轴(20)，所述第一箱体(4)的外侧安装有第一电机(5)，所述第一电机(5)的输出轴连接有位于第一箱体(4)内侧底部的第一蛟龙轴(6)，所述第一箱体(4)的一侧底部设有插入于第二箱体(8)内的出料管(7)，所述第二箱体(8)内侧设有第三蛟龙轴(31)，所述第二箱体(8)的外侧安装有输出轴与第三蛟龙轴(31)相连接的第五电机(30)，所述第二箱体(8)的外侧设有排料口(22)。
2.根据权利要求1所述的一种工业污水处理用污泥打捞装置，其特征在于：所述转板(24)的数量不少于四个，且转板(24)的外侧为波浪形设置。
3.根据权利要求1所述的一种工业污水处理用污泥打捞装置，其特征在于：所述进料箱体(10)的底部设有滚轮(26)，且滚轮(26)均匀分布在进料箱体(10)的底部。
4.根据权利要求1所述的一种工业污水处理用污泥打捞装置，其特征在于：所述进料管(11)的外侧均匀贯穿有通孔(21)，且通孔(21)位于进料管(11)的下部。
5.根据权利要求1所述的一种工业污水处理用污泥打捞装置，其特征在于：所述进料管(11)的数量不少于三个，且进料管(11)为等距设置。
6.根据权利要求1所述的一种工业污水处理用污泥打捞装置，其特征在于：所述第二箱体(8)的外侧设有出料管活动槽(29)。
7.根据权利要求1所述的一种工业污水处理用污泥打捞装置，其特征在于：所述滑轨(1)的数量不少于两个，且滑轨(1)位于污水池(27)的两侧。
8.根据权利要求1所述的一种工业污水处理用污泥打捞装置，其特征在于：所述第一箱体(4)和第二箱体(8)的内侧底部均为V形设置。
说明书
一种工业污水处理用污泥打捞装置
技术领域
本实用新型涉及污泥打捞技术领域，具体为一种工业污水处理用污泥打捞装置。
背景技术
在世界范围内，特别在发展中国家，从各种各样的工业生产过程中排放出的工业污水已经给环境造成了严重的危害，给政府和企业带来了沉重的经济负担。环境问题已引起中国政府的高度重视，市政(城市)污水和工业污水处理在中国已成为一个重要的产业。
在污水处理的过程中，对污泥的打捞是一个重要的工序，目前的污泥打捞装置，基本都是用挖掘机或者使清淤车，但是目前的清淤装置清淤效率低下，耗费大量人力和物力，适用范围较窄，不利于推广和使用，而且现有的打捞设备需要人或机械进行移动打捞，较为不便。
实用新型内容
本实用新型的目的在于提供一种工业污水处理用污泥打捞装置，以解决上述背景技术中提出的目前的污泥打捞装置，基本都是用挖掘机或者使清淤车，但是目前的清淤装置清淤效率低下，耗费大量人力和物力，适用范围较窄，不利于推广和使用，而且现有的打捞设备需要人或机械进行移动打捞，较为不便的问题。
为实现上述目的，本实用新型提供如下技术方案：一种工业污水处理用污泥打捞装置，包括滑轨，所述滑轨的顶部连接有滑块，所述滑块的顶部连接有第一支架，所述第一支架连接有第一箱体，所述第一箱体的底部通过支撑柱连接有位于污水池内侧的进料箱体，所述进料箱体的顶部通过进料管与第一箱体相连通，所述污水池两侧均设有第二支架，所述第二支架连接有螺纹杆，所述第二支架的外侧安装有输出轴与螺纹杆相连接的第二电机，所述第一支架的顶部连接有顶板，所述顶板的顶部设有与螺纹杆螺纹连接的凸起块，所述进料箱体内连接有转轴，所述转轴的外侧设有转板，所述转轴的外端设有第二齿轮，所述支撑柱的外侧安装有第三电机，所述第三电机的输出轴连接有第一齿轮，所述第一齿轮通过链条与第二齿轮相连接，所述进料箱体的内侧底部设有料槽，所述第一箱体的顶部安装有第四电机，所述第四电机的输出轴连接有插入于进料管内的第二蛟龙轴，所述第一箱体的外侧安装有第一电机，所述第一电机的输出轴连接有位于第一箱体内侧底部的第一蛟龙轴，所述第一箱体的一侧底部设有插入于第二箱体内的出料管，所述第二箱体内侧设有第三蛟龙轴，所述第二箱体的外侧安装有输出轴与第三蛟龙轴相连接的第五电机，所述第二箱体的外侧设有排料口。
优选的，所述转板的数量不少于四个，且转板的外侧为波浪形设置。
优选的，所述进料箱体的底部设有滚轮，且滚轮均匀分布在进料箱体的底部。
优选的，所述进料管的外侧均匀贯穿有通孔，且通孔位于进料管的下部。
优选的，所述进料管的数量不少于三个，且进料管为等距设置。
优选的，所述第二箱体的外侧设有出料管活动槽。
优选的，所述滑轨的数量不少于两个，且滑轨位于污水池的两侧。
优选的，所述第一箱体和第二箱体的内侧底部均为V形设置。
与现有技术相比，本实用新型的有益效果是：
1、该装置通过转板将污泥推送进入进料箱体内，再由第二蛟龙轴将污泥输送进入第一箱体内，然后通过第一蛟龙轴将污泥输送进入第二箱体内，再由第三蛟龙轴将污泥向外排出，再由第二电机驱动进料箱体在污水池内行走，使得污水池内污泥能够快速被打捞，使得提高了污泥打捞效率;
2、该装置通过第二箱体的设置，使得污泥能够从固定位置排出，避免了人工打捞污泥时需要四处走动的烦恼。
