申请日2018.04.23
公开(公告)日2018.12.18
IPC分类号C02F9/04
摘要
本实用新型提供了一种市政污水处理装置，包括密封罩、搅拌器、电机、离心机、淤泥池和净水池;其中，所述淤泥池通过一设置水泵的第二连接管与淤泥池连通，所述污水进管、所述滤液输送管、所述滤渣输送管、所述通道、所述沉降物输送管、所述第一连接管和所述第二连接管上均设置有阀门;还包括用于调节所述淤泥池中压力的真空机。有益效果：结合多种方法对市政污水进行处理，能够使处理效果更佳，且效率更高;采用立体布置，减小了占用空间，适合进行推广;采用负压辅助装置对固体杂进行收集，提高了处理效率。
权利要求书
1.一种市政污水处理装置，包括一密封罩，其特征在于，在所述密封罩内安装有通过一污水进管接入污水源的搅拌器;搅拌器通过电机驱动;搅拌器下方安装有一离心机，离心机通过一滤液输送管与搅拌器底部连通;离心机通过机座安装在一淤泥池上，淤泥池通过一滤渣输送管与搅拌器连通;且机座内设置有连通离心机底部和淤泥池的通道;离心机出液口连接一离心液输送管，并通过其与一沉降池连通，沉降池底部设置一连通淤泥池的沉降物输送管;沉降池通过一第一连接管连接至净水池;
其中，所述淤泥池通过一设置水泵的第二连接管与淤泥池连通，所述污水进管、所述滤液输送管、所述滤渣输送管、所述通道、所述沉降物输送管、所述第一连接管和所述第二连接管上均设置有阀门;
还包括用于调节所述淤泥池中压力的真空机;
所述搅拌器包括壳体，壳体内竖直安装有搅拌轴，所述搅拌轴一端穿过所述壳体底部与所述电机输出轴连接，另一端向壳体顶部延伸;搅拌轴下端安装有一与壳体内壁转动连接的滤板;滤板之上的搅拌轴上沿搅拌轴轴向安装有若干搅拌杆。
2.如权利要求1所述的一种市政污水处理装置，其特征在于，所述滤板位于所述滤液输送管和所述滤渣输送管之间。
3.如权利要求1所述的一种市政污水处理装置，其特征在于，所述水泵输入端的所述第二连接管延伸至所述淤泥池上层。
4.如权利要求3所述的一种市政污水处理装置，其特征在于，所述水泵的入口端设置有用于阻挡淤泥的滤网。
5.如权利要求1～4中任一项所述的一种市政污水处理装置，其特征在于，还包括一用于收集废气的集气管，集气管连通所述密封罩和用于处理废气的处理装置，且集气管上设置有阀门。
说明书
一种市政污水处理装置
技术领域
本实用新型涉及市政污水处理领域，具体涉及一种市政污水处理装置。
背景技术
市政污水处理一直收到社会高度重视，在城镇化进程中，这一问题将更加重要。
现有技术中，对市政污水处理一般采用物理沉降、过滤及化学沉降等方法，这些处理方法能够对市政污水进行有效处理，但是，依然存在以下问题：
1)处理设备往往只能实现单一的处理方法，效果不佳;
2)处理的效率较低，且占用空间较大，不适合进行推广。
因此，急需针对以上问题提供一种能够更有效处理市政污水且占用空间较小的装置。
实用新型内容
本实用新型提供了一种市政污水处理装置，解决了现有技术中单一方法处理污水效果不佳，设备往往占地较大，且不易推广的问题。
为实现上述目的，本实用新型采用了如下的技术方案：

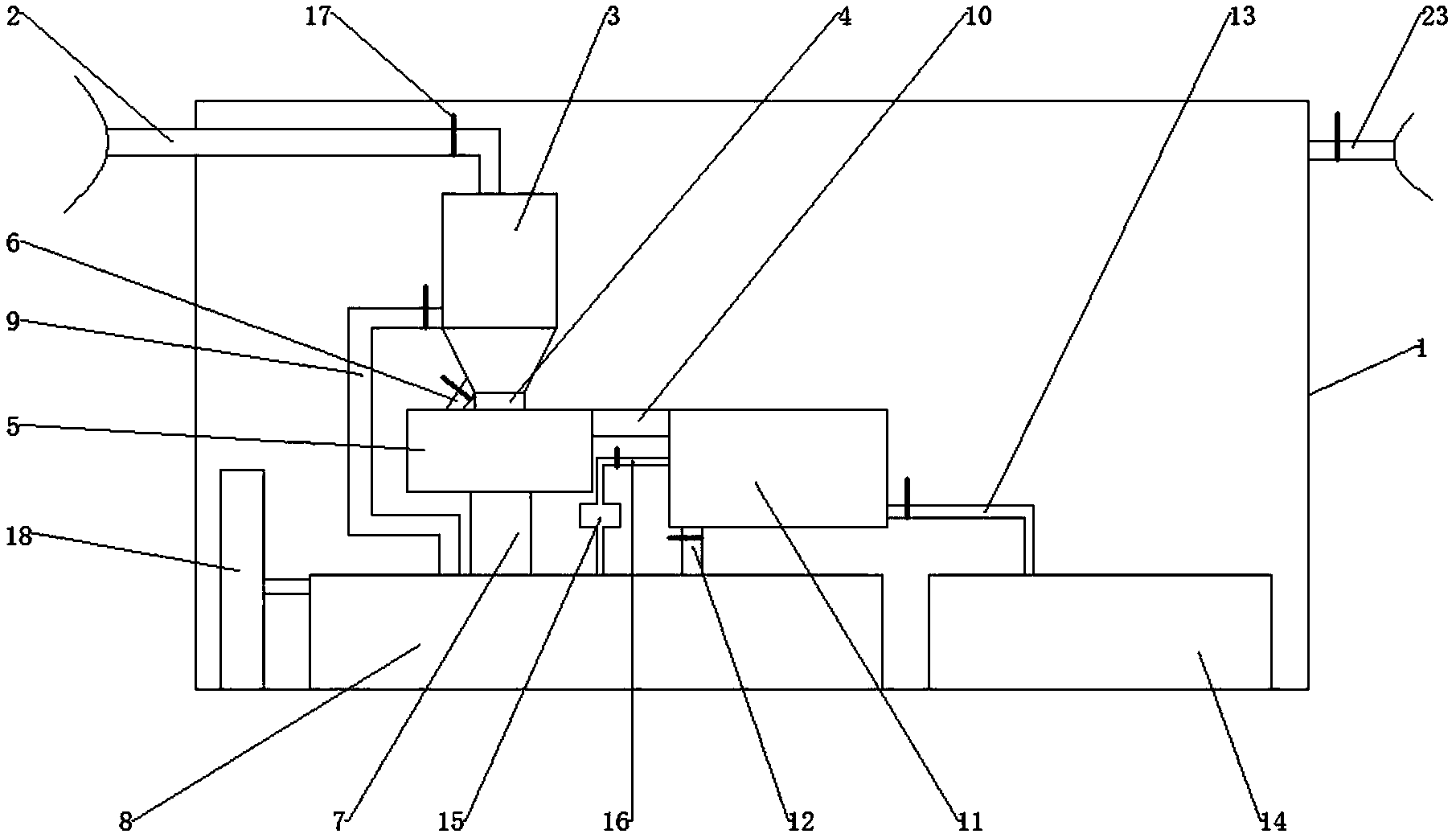

一种市政污水处理装置，包括一密封罩，在所述密封罩内安装有通过一污水进管接入污水源的搅拌器;搅拌器通过电机驱动;搅拌器下方安装有一离心机，离心机通过一滤液输送管与搅拌器底部连通;离心机通过机座安装在一淤泥池上，淤泥池通过一滤渣输送管与搅拌器连通;且机座内设置有连通离心机底部和淤泥池的通道;离心机出液口连接一离心液输送管，并通过其与一沉降池连通，沉降池底部设置一连通淤泥池的沉降物输送管;沉降池通过一第一连接管连接至净水池;
其中，所述淤泥池通过一设置水泵的第二连接管与淤泥池连通，所述污水进管、所述滤液输送管、所述滤渣输送管、所述通道、所述沉降物输送管、所述第一连接管和所述第二连接管上均设置有阀门;
还包括用于调节所述淤泥池中压力的真空机;
所述搅拌器包括壳体，壳体内竖直安装有搅拌轴，所述搅拌轴一端穿过所述壳体底部与所述电机输出轴连接，另一端向壳体顶部延伸;搅拌轴下端安装有一与壳体内壁转动连接的滤板;滤板之上的搅拌轴上沿搅拌轴轴向安装有若干搅拌杆。
本技术方案中，在密封罩内对市政污水进行处理，能够有效的隔离装置对周围环境的影响;搅拌器中设置有过滤板和搅拌轴及搅拌轴上安装的搅拌杆，可以对搅拌器中的污水进行搅拌，通过对搅拌后的污水进行过滤，以除去其中含有的较大杂质，这样能减小装置继续处理市政污水的能耗;滤液通过滤液输送管进入离心机进行离心处理，以除去其中含有的较小杂质，特别地，滤渣通过滤渣输送管进入淤泥池中，这样设置是为了在化学沉降前更有效地除去市政污水中的物理性杂质，以提高处理的效率;滤液经过离心后，下层杂质通过设置在机座中的通道进入淤泥池，离心液通过离心液输送管进入沉降池中进行化学沉降以最终净化市政污水;最后净水池收集处理后的水;特别地，真空机调节淤泥池中处于负压状态，有利于滤渣、杂质等更容易进入淤泥池;淤泥池中的杂质经过长时间的放置堆积，还会发生分层(水层和杂质层);特别地，第二连接管及水泵的设置，是为了实现能将淤泥池中存在的少量上层水转移到沉降池中进行化学沉降处理的。
相比于现有技术，本实用新型具有如下有益效果：
1)结合多种方法对市政污水进行处理，能够使处理效果更佳，且效率更高;
2)采用立体布置，减小了装置的占用空间，适合进行推广;
3)采用负压辅助装置对固体杂进行收集，提高了装置的处理效率。
