申请日2018.04.18
公开(公告)日2018.10.19
IPC分类号G01N1/14
摘要
本实用新型公开了一种污水快速采样装置，主要内容为：所述吸管下端与容器连接，吸管上端安装在阀体下端，阀芯安装阀体的中心孔里，弹簧安装在阀芯的中心凹槽里且弹簧底部顶在阀芯中心凹槽的底面上，弹簧上端顶在挡圈的底面上，挡圈安装在阀体的环形凹槽里，进液管一端安装在阀体的顶端且进液管另一端在第一胶塞中，顶盖安装在漏斗顶端，第一胶塞和第二胶塞都安装在顶盖上的安装孔里，气筒底部通过管路与漏斗连接且管路安装在第二胶塞的安装孔里，漏斗底部安装有管夹，采样瓶安装在漏斗的下方。本实用新型结构简单，成本低廉，自动化程度高，操作简单，功能齐全且可以采集任意深度的污水。
权利要求书
1.一种污水快速采样装置，其特征在于：包括容器、吸管、阀芯、第一胶塞、阀体、弹簧、挡圈、进液管、气筒、第二胶塞、顶盖、漏斗、管夹和采样瓶，所述吸管下端与容器连接，所述吸管上端安装在阀体下端，所述阀芯安装阀体的中心孔里，所述弹簧安装在阀芯的中心凹槽里且弹簧底部顶在阀芯中心凹槽的底面上，所述弹簧上端顶在挡圈的底面上，所述挡圈安装在阀体的环形凹槽里，所述进液管一端安装在阀体的顶端且进液管另一端在第一胶塞中，所述顶盖安装在漏斗顶端，所述第一胶塞和第二胶塞都安装在顶盖上的安装孔里，所述气筒底部通过管路与漏斗连接且管路安装在第二胶塞的安装孔里，所述漏斗底部安装有管夹，所述采样瓶安装在漏斗的下方。
2.如权利要求1所述的一种污水快速采样装置，其特征在于：所述吸管外壁与阀体安装孔之间安装有密封圈。
3.如权利要求1所述的一种污水快速采样装置，其特征在于：所述进液管外壁与阀体安装孔之间安装有密封圈。
4.如权利要求1所述的一种污水快速采样装置，其特征在于：所述漏斗的外壁上刻有容量刻度线。
说明书
一种污水快速采样装置
技术领域
本实用新型涉及污水采集技术领域，具体地说，特别涉及一种污水快速采样装置。
背景技术
污水处理厂的进水采样通常在进水井内，进水提升后再通过地面上的较大取水样箱体，以便使自动采样仪采集到箱体中流动的新鲜水样。在取工厂、医院等一些企事业单位的外排污水样时，常常因排污口设置得不规范，污水水流太深或太浅、阴井太深、污水卫生条件差等原因造成取样困难，甚至使所取的水样可能失去代表性。
实用新型内容
本实用新型所要解决的技术问题在于针对上述现有技术中的不足，公开了一种污水快速采样装置，其结构简单，成本低廉，自动化程度高，操作简单，功能齐全且可以采集任意深度的污水。
本实用新型解决其技术问题所采用的技术方案是：一种污水快速采样装置，包括容器、吸管、阀芯、第一胶塞、阀体、弹簧、挡圈、进液管、气筒、第二胶塞、顶盖、漏斗、管夹和采样瓶，所述吸管下端与容器连接，所述吸管上端安装在阀体下端，所述阀芯安装阀体的中心孔里，所述弹簧安装在阀芯的中心凹槽里且弹簧底部顶在阀芯中心凹槽的底面上，所述弹簧上端顶在挡圈的底面上，所述挡圈安装在阀体的环形凹槽里，所述进液管一端安装在阀体的顶端且进液管另一端在第一胶塞中，所述顶盖安装在漏斗顶端，所述第一胶塞和第二胶塞都安装在顶盖上的安装孔里，所述气筒底部通过管路与漏斗连接且管路安装在第二胶塞的安装孔里，所述漏斗底部安装有管夹，所述采样瓶安装在漏斗的下方。
作为本实用新型的一种优选实施方式，所述吸管外壁与阀体安装孔之间安装有密封圈。
作为本实用新型的一种优选实施方式，所述进液管外壁与阀体安装孔之间安装有密封圈。
作为本实用新型的一种优选实施方式，所述漏斗的外壁上刻有容量刻度线。

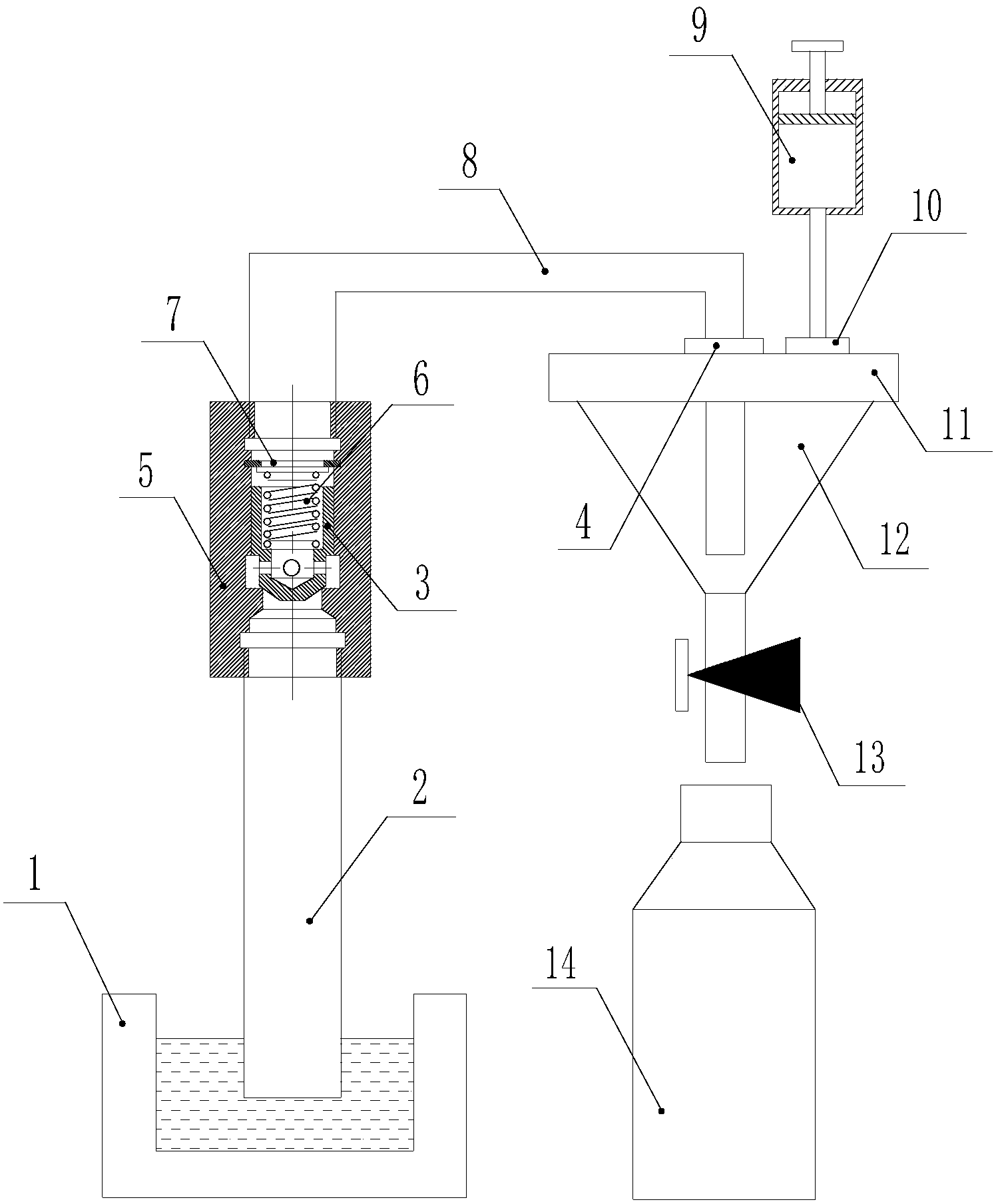

本实用新型操作时，首先将带有深度刻度的吸管放入到指定深度的容器中，关闭漏斗底部的管夹，手拉气筒上的拉杆，气筒内压降低，大气压压迫污水从吸管进入到阀体中，阀体内由于阀芯两端的气压差推动阀芯向上运动压缩弹簧，从而将污水送入到进液管最后流入到漏斗中，漏斗中的污水达到指定容量后，可以将进液管从第一胶塞中取出，然后打开管夹，同时将采样瓶安装到漏斗的底部，这样污水进会进入采样瓶，通过推动气筒就可以控制流入到采样瓶中的容量。
本实用新型与现有技术相比具有以下优点：结构简单，成本低廉，自动化程度高，操作简单，功能齐全且可以采集任意深度的污水。
