申请日2018.04.17
公开(公告)日2018.12.07
IPC分类号B01D21/02
摘要

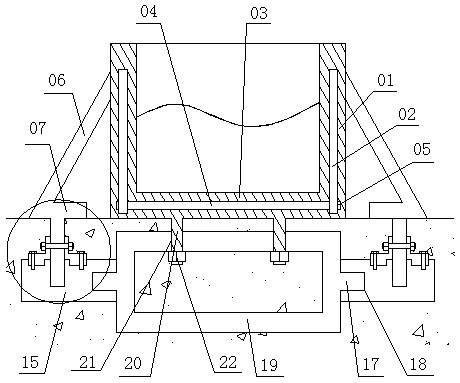

新型市政污水沉降池，包括沉降池侧面、上加强板、沉降池地面、下加强板、板槽、支撑板、支撑底板、底板下板、固定板、固定板槽，所述沉降池侧面在沉降池地面两侧对称设置，上加强板设置在沉降池侧面内，下加强板设置在沉降池地面内部，下加强板具有板槽，上加强板下部插入板槽，支撑板上部连接沉降池侧面，支撑板下部具有支撑底板，支撑底板下表面连接地面，支撑底板下部具有底板下板，定位板具有底板下板槽，底板下板下部与底板下板槽相适应，底板下板下部插入底板下板槽，定位板具有固定板槽，固定板下部与固定板槽相适应，固定板下部连接固定板槽，固定板通过多个螺栓连接固定板槽，固定板上部具有固定上板。
权利要求书
1.一种新型市政污水沉降池，其特征是: 包括沉降池侧面、上加强板、沉降池地面、下加强板、板槽、支撑板、支撑底板、底板下板、固定板、固定板槽，所述沉降池侧面在沉降池地面两侧对称设置，上加强板设置在沉降池侧面内，下加强板设置在沉降池地面内部，下加强板具有板槽，上加强板下部插入板槽，支撑板上部连接沉降池侧面，支撑板下部具有支撑底板，支撑底板下表面连接地面，支撑底板下部具有底板下板，定位板具有底板下板槽，底板下板下部与底板下板槽相适应，底板下板下部插入底板下板槽，定位板具有固定板槽，固定板下部与固定板槽相适应，固定板下部连接固定板槽，固定板通过多个螺栓连接固定板槽，固定板上部具有固定上板，固定上板侧面连接底板下板，固定上板在底板下板两侧对称设置，固定上板具有多个一号螺杆孔，底板下板具有多个二号螺杆孔，螺杆依次穿过一号螺杆孔、二号螺杆孔，螺杆两端连接螺母。
2.根据权利要求1所述的新型市政污水沉降池，其特征是: 所述沉降池地面下部具有插柱，回型板具有插柱孔，插柱与插柱孔相适应，插柱穿过插柱孔连接二号螺母，回型板具有插板，插板在回型板两侧对称设置，定位板具有插板槽，插板与插板槽相适应，插板连接插板槽，回型板设置在地下。
说明书
新型市政污水沉降池
技术领域
本实用新型涉及污水沉降池领域，尤其涉及一种新型市政污水沉降池。
背景技术
在市政污水处理中，需要沉降池对污水进行初步沉淀，然而现有的沉降池大都为水泥建成，所以在长期的使用过程中因为才来的关系会出现裂纹，池体面在水的挤压下向外侧倾斜。
实用新型内容
本实用新型针对现有技术存在的上述不足，提供一种结构紧密牢固的新型市政污水沉降池。
本实用新型的目的是通过以下技术方案来实现：
一种新型市政污水沉降池，包括沉降池侧面、上加强板、沉降池地面、下加强板、板槽、支撑板、支撑底板、底板下板、固定板、固定板槽，所述沉降池侧面在沉降池地面两侧对称设置，上加强板设置在沉降池侧面内，下加强板设置在沉降池地面内部，下加强板具有板槽，上加强板下部插入板槽，支撑板上部连接沉降池侧面，支撑板下部具有支撑底板，支撑底板下表面连接地面，支撑底板下部具有底板下板，定位板具有底板下板槽，底板下板下部与底板下板槽相适应，底板下板下部插入底板下板槽，定位板具有固定板槽，固定板下部与固定板槽相适应，固定板下部连接固定板槽，固定板通过多个螺栓连接固定板槽，固定板上部具有固定上板，固定上板侧面连接底板下板，固定上板在底板下板两侧对称设置，固定上板具有多个一号螺杆孔，底板下板具有多个二号螺杆孔，螺杆依次穿过一号螺杆孔、二号螺杆孔，螺杆两端连接螺母。
所述沉降池地面下部具有插柱，回型板具有插柱孔，插柱与插柱孔相适应，插柱穿过插柱孔连接二号螺母，回型板具有插板，插板在回型板两侧对称设置，定位板具有插板槽，插板与插板槽相适应，插板连接插板槽，回型板设置在地下。
有益效果：
上加强板设置在沉降池侧面内部，下加强板设置在沉降池地面内，使整个沉降池韧性增加，避免长期使用导致池体断裂，底板下板下部插入底板下板槽，使支撑板底部相对定位板水平固定，固定板连接固定板槽，使固定板相对定位板水平固定，固定板通过螺栓连接定位板，使固定板与定位板连接牢固，保证一号螺杆孔、二号螺杆孔的同轴度，螺杆依次连接一号螺杆孔、二号螺杆孔，使底板下板与对称设置的固定上板连接牢固，通过称设置的固定板使底板下板与定位板连接牢固，支撑板上部连接沉降池侧面，支撑板辅助支撑沉降池侧面，避免因沉降池内部的水对沉降池侧面的向外的挤压力太大导致沉降池侧面向外倾斜，插板连接插板槽，使定位板在地下的设置更加牢固，插柱穿过插柱孔连接二号螺母，使整个沉降池与地面连接牢固。
