申请日2018.03.19
公开(公告)日2018.11.20
IPC分类号C02F9/08; C02F1/32
摘要
本实用新型公开一种育苗原水处理装置，包括环保基座，在所述环保基座上安装有水泵、袋式过滤器和砂缸基座，所述砂缸基座上固定着一个砂缸，所述水泵的出水口处通过入水管道连接着所述砂缸顶部的入水口，在所述砂缸的出水口上通过管道连接所述袋式过滤器，所述袋式过滤器上连接着四个精密过滤器，所述精密过滤器的出水口处连接着出水管，所述出水管的顶部安装着紫外线杀菌装置。本实用新型采用三道高效的物理过滤，能有效的过滤水中的杂质，过滤精度可达0.1微米。本系统采用砂虑、袋式过滤、精密过滤及紫外杀菌的组合方式，免除化学药物的使用，达到安全、节能、环保、绿色健康养殖的效果。
权利要求书

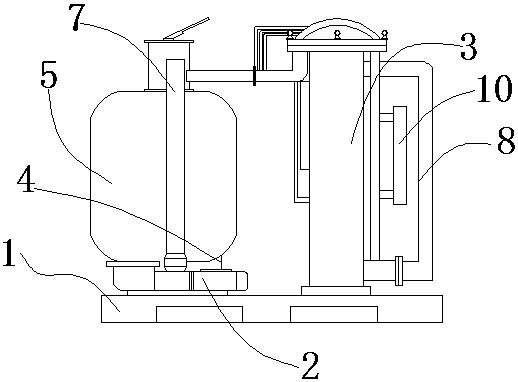

1.一种育苗原水处理装置，包括环保基座(1)，其特征是：在所述环保基座(1)上安装有水泵(2)、袋式过滤器(3)和砂缸基座(4)，所述砂缸基座(4)上固定着一个砂缸(5)，所述水泵(2)的出水口处通过入水管道(7)连接着所述砂缸(5)顶部的入水口，在所述砂缸(5)的出水口上通过管道连接所述袋式过滤器(3)，所述袋式过滤器(3)上连接着四个精密过滤器(6)，所述精密过滤器(6)的出水口处连接着出水管(8)，所述出水管(8)的顶部安装着紫外线杀菌装置(9)。
2.根据权利要求1所述的一种育苗原水处理装置，其特征是：所述环保基座(1)上设有阵列式的方形开口，在所述环保基座(1)的侧面设有两个大开口，所述环保基座(1)的内部为空心结构。
3.根据权利要求1所述的一种育苗原水处理装置，其特征是：所述水泵(2)和环保基座(1)之间通过一个塑料的固定座进行固定安装。
4.根据权利要求1所述的一种育苗原水处理装置，其特征是：所述袋式过滤器(3)包括过滤桶和过滤袋;过滤桶的顶部装有盖板和进水管，底部装有出水管，内部装有固定支架，固定支架位于出水管上方。
5.根据权利要求1所述的一种育苗原水处理装置，其特征是：所述砂缸(5)为塑料材质。
6.根据权利要求1所述的一种育苗原水处理装置，其特征是：该原水处理装置上还包括一个控制电箱(10)。
7.根据权利要求1所述的一种育苗原水处理装置，其特征是：所述精密过滤器(6)包括底座、壳体和滤芯，底座的两侧分别设置有进液管和出液管。
8.根据权利要求1所述的一种育苗原水处理装置，其特征是：所述紫外线杀菌装置(9)包括主体、底座、紫外线发射器、紫外灯管、紧固螺栓、电线连通管、启动器、工作提示灯和备用提示灯。
说明书
一种育苗原水处理装置
技术领域
本实用新型涉及育苗设备，具体为一种育苗原水处理装置。
背景技术
全人工育苗在人工控制的环境条件下，采取水产增殖和养殖对象的卵或孢子，使之受精孵化或萌发、生长，培育成养殖苗种的方法。而在育苗时，需要的水需要经过处理，因为自然环境中的水富含大量病原体及各种寄生虫等;这种未处理过的水会对育苗造成极大的破坏，因此，必须有一种设备对这些育苗用的原水进行处理，使其达到 所需要的标准。
发明内容
本实用新型所解决的技术问题在于提供一种育苗原水处理 装置，能够对水体进行方位的处理，杀死育苗原水的各种有害体。
本实用新型所解决的技术问题采用以下技术方案来实现：一种育苗原水处理装置，包括环保基座，在所述环保基座上安装有水泵、袋式过滤器和砂缸基座，所述砂缸基座上固定着一个砂缸，所述水泵的出水口处通过入水管道连接着所述砂缸顶部的入水口，在所述砂缸的出水口上通过管道连接所述袋式过滤器，所述袋式过滤器上连接着四个精密过滤器，所述精密过滤器的出水口处连接着出水管，所述出水管的顶部安装着紫外线杀菌装置。
本实用新型中，所述环保基座上设有阵列式的方形开口，在所述环保基座的侧面设有两个大开口，所述环保基座的内部为空心结构。
本实用新型中，所述水泵和环保基座之间通过一个塑料的固定座进行固定安装。
本实用新型中，所述袋式过滤器包括过滤桶和过滤袋;过滤桶的顶部装有盖板和进水管，底部装有出水管，内部装有固定支架，固定支架位于出水管上方。
本实用新型中，所述砂缸为塑料材质。
本实用新型中，该原水处理装置上还包括一个控制电箱。
本实用新型中，所述精密过滤器包括底座、壳体和滤芯，底座的两侧分别设置有进液管和出液管。
本实用新型中，所述紫外线杀菌装置包括主体、底座、紫外线发射器、紫外灯管、紧固螺栓、电线连通管、启动器、工作提示灯和备用提示灯。
本实用新型的有益效果：
1.该装置采用三道高效的物理过滤，能有效的过滤水中的杂质，过滤精度可达0.1微米。本系统采用砂虑、袋式过滤、精密过滤及紫外杀菌的组合方式，免除化学药物的使用，达到安全、节能、环保、绿色健康养殖的效果;
2.减少占在面积、系统工艺合理、操作简单，维护方便，故障率低，投资少。
