申请日2018.03.12
公开(公告)日2018.11.27
IPC分类号B65D88/54; B01J19/00
摘要
本实用新型公开了一种多釜酚醛树脂生产线中的废水自动排放系统，包括：废水罐、废水处理槽、存储器和控制器，其中，废水罐为多个，一一对应设置于与反应釜的出气口连接的冷凝器的后端，用于接收从冷凝器排出的冷却水，废水罐的底部设置有出水口，出水口通过出水管与废水处理槽连通，出水管上设置有阀门，废水罐的侧壁还设置有液位传感器，存储器内存储各个废水罐的液位上限值，控制器与液位传感器和存储器连接，用于接收液位传感器发送来的液位信息，并在接收的液位值大于存储器中存储的对应液位上限值时，控制相应的阀门打开。该废水自动排放系统结构合理，能实现对多个废水罐的联合控制，可达到对水位的实时监测和及时处理的效果。
权利要求书

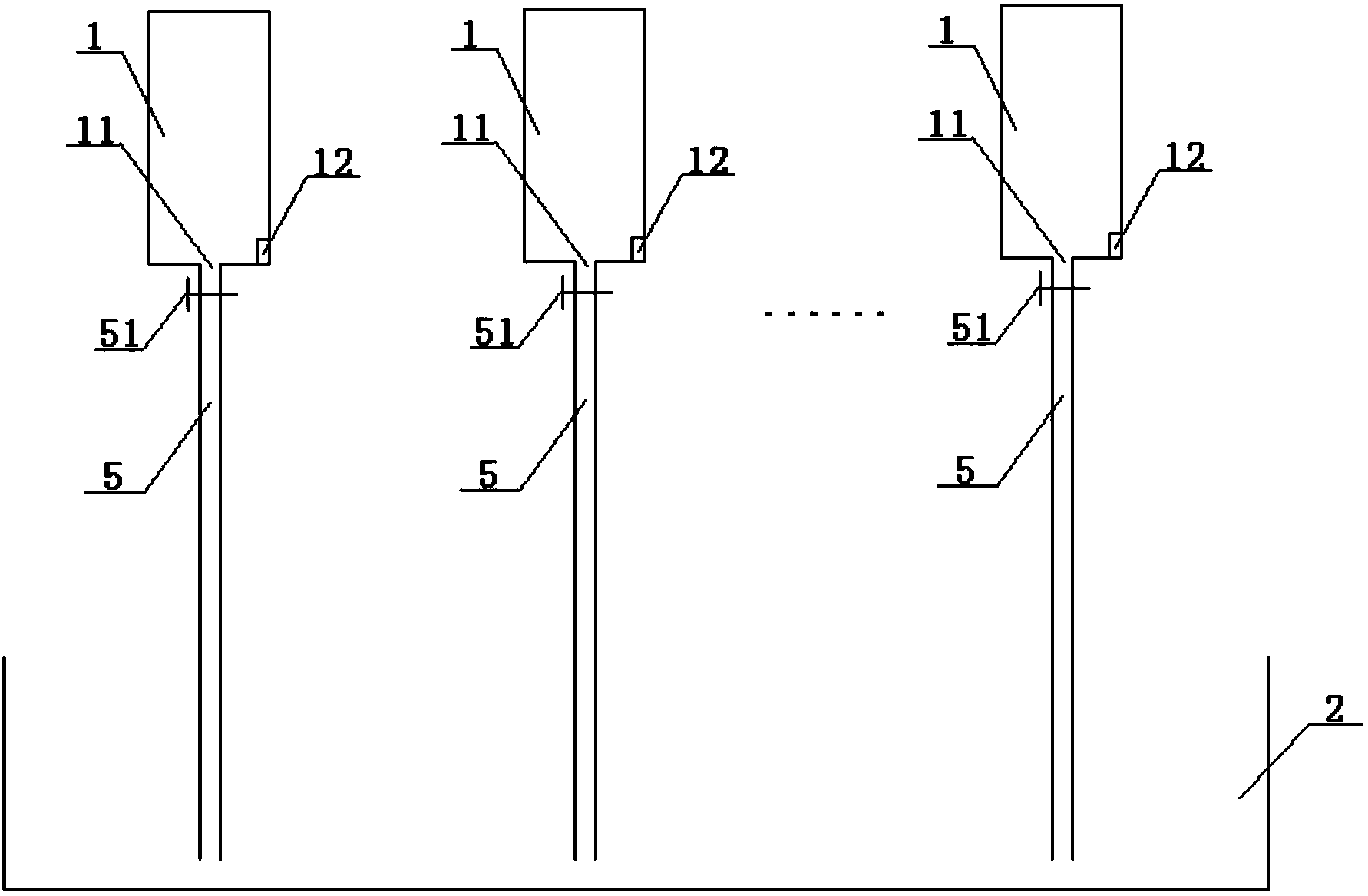

1.一种多釜酚醛树脂生产线中的废水自动排放系统，其特征在于，包括：废水罐(1)、废水处理槽(2)、存储器(3)和控制器(4)，其中，废水罐(1)为多个，一一对应设置于与反应釜的出气口连接的冷凝器的后端，用于接收从冷凝器排出的冷却水，废水罐(1)的底部设置有出水口(11)，出水口(11)通过出水管(5)与废水处理槽(2)连通，出水管(5)上设置有阀门(51)，废水处理槽(2)用于对废水进行统一处理，废水罐(1)的侧壁还设置有液位传感器(12)，存储器(3)内存储各个废水罐(1)的液位上限值，控制器(4)分别与液位传感器(12)、阀门(51)及存储器(3)连接，用于接收液位传感器(12)发送来的液位信息，并在接收的液位值大于存储器(3)中存储的对应液位上限值时，控制相应的阀门(51)打开。
2.按照权利要求1所述多釜酚醛树脂生产线中的废水自动排放系统，其特征在于：存储器(3)中还存储废水处理槽(2)的单次处理废水量的最大值，控制器(4)还用于实时计算与其连接的各个液位传感器(12)检测到的液位值的和，并将和值换算成水量值，当换算出来的水量值等于所述废水处理槽(2)的单次处理废水量的最大值时，控制器(4)控制与每个液位传感器(12)对应的阀门(51)打开。
3.按照权利要求1或2所述多釜酚醛树脂生产线中的废水自动排放系统，其特征在于：还包括与控制器(4)连接的输入单元(6)，用于更新存储器(3)中存储的液位上限值和/或废水处理槽(2)的单次处理废水量的最大值。
说明书
一种多釜酚醛树脂生产线中的废水自动排放系统
技术领域
本实用新型涉及酚醛树脂生产设备技术领域，特别提供了一种多釜酚醛树脂生产线中的废水自动排放系统。
背景技术
酚醛树脂生产过程中，反应釜排出的气体会经冷凝器进行冷却，冷却得到的废水将进入废水罐，之后通过管道输送至废水处理槽内进行统一处理，然而，废水罐内的废水不能实现智能排放，需要人工监测。
因此，如何实现废水罐中废水的智能排放，成为人们亟待解决的问题。
实用新型内容
鉴于此，本实用新型的目的在于提供一种多釜酚醛树脂生产线中的废水自动排放系统，以解决现有废水不能智能排放的问题。
本实用新型提供的技术方案是：一种多釜酚醛树脂生产线中的废水自动排放系统，包括：废水罐、废水处理槽、存储器和控制器，其中，废水罐为多个，一一对应设置于与反应釜的出气口连接的冷凝器的后端，用于接收从冷凝器排出的冷却水，废水罐的底部设置有出水口，出水口通过出水管与废水处理槽连通，出水管上设置有阀门，废水处理槽用于对废水进行统一处理，废水罐的侧壁还设置有液位传感器，存储器内存储各个废水罐的液位上限值，控制器分别与液位传感器、阀门及存储器连接，用于接收液位传感器发送来的液位信息，并在接收的液位值大于存储器中存储的对应液位上限值时，控制相应的阀门打开。
优选，存储器中还存储废水处理槽的单次处理废水量的最大值，控制器还用于实时计算与其连接的各个液位传感器检测到的液位值的和，并将和值换算成水量值，当换算出来的水量值等于所述废水处理槽的单次处理废水量的最大值时，控制器控制与每个液位传感器对应的阀门打开。
进一步优选，所述多釜酚醛树脂生产线中的废水自动排放系统还包括与控制器连接的输入单元，用于更新存储器中存储的液位上限值和/或废水处理槽的单次处理废水量的最大值。
本实用新型提供的多釜酚醛树脂生产线中的废水自动排放系统可以实现对多个废水罐控制，存储器中存储与每个废水罐对应的液位上限值，当任一废水罐的液位达到其对应的上限值时，控制器将通过控制阀门打开将其内的废水排放到废水处理槽，避免水位超高。
本实用新型提供的多釜酚醛树脂生产线中的废水自动排放系统结构合理，能实现对多个废水罐的联合控制，可达到对水位的实时监测和及时处理的效果。
