申请日2018.03.09
公开(公告)日2018.07.06
IPC分类号B01D29/01; B01D29/56; B01D29/94
摘要
本发明涉及一种分散式防污水堵塞装置。包括箱体、第一过滤板、第一储存槽、第二过滤板和第二储存槽，所述箱体设置为长方体，箱体左上角穿过有入水管道，箱体左侧上部三分之一处设置有限位槽A，箱体右侧中部处设置有第一储存槽，第一储存槽和限位槽A之间设置有第一过滤板;箱体左侧底部处设置有第二储存槽，箱体右侧上部三分之二处设置有限位槽B，所述第二储存槽与限位槽B之间设置有第二过滤板，所述箱体有下端还设置有排水管道。合理利用倾斜过滤板的过滤以及收集作用，避免了污水处理中由于含有废渣带来的管道堵塞问题，同时，在清理阶段，不需要花费大量时间去进行清理，其具有设计合理、使用方便的优点。
权利要求书

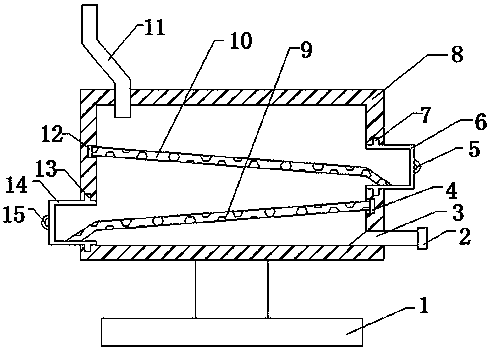

1.一种分散式防污水堵塞装置，其特征在于：包括箱体(8)、第一过滤板(10)、第一储存槽(6)、第二过滤板(9)和第二储存槽(14)，所述箱体(1)设置为长方体，箱体(1)左上角穿过有入水管道(11)，箱体(1)左侧上部三分之一处设置有限位槽A(12)，箱体(1)右侧中部处设置有第一储存槽(6)，第一储存槽(6)和限位槽A(12)之间设置有第一过滤板(10);箱体(1)左侧底部处设置有第二储存槽(14)，箱体(1)右侧上部三分之二处设置有限位槽B(4)，所述第二储存槽(14)与限位槽B(4)之间设置有第二过滤板(9)，所述箱体(1)有下端还设置有排水管道(3)。
2.根据权利要求1所述的一种分散式防污水堵塞装置，其特征在于：所述箱体(1)底部还设置有T形支撑座(1)。
3.根据权利要求1所述的一种分散式防污水堵塞装置，其特征在于：所述限位槽A(12)尺寸大小略大于第一过滤板(10)厚度尺寸;所述限位槽B(4)尺寸大小略大于第二过滤板(9)厚度尺寸。
4.根据权利要求1所述的一种分散式防污水堵塞装置，其特征在于：所述第一过滤板(10)连接第一储存槽(6)位置处设置为折角形式;所述第二过滤板(9)连接第二储存槽(14)位置处设置为折角形式。
5.根据权利要求1所述的一种分散式防污水 堵塞装置，其特征在于：所述第一储存槽(6)上下两侧同时设置有用于固定在箱体(1)右侧壁上的凸起A(7);所述第二储存槽(14)上下两侧同时设置有用于固定在箱体(1)左侧壁上的凸起B(13)。
6.根据权利要求1所述的一种分散式防污水堵塞装置，其特征在于：所述第一储存槽(6)右侧还设置有拉手A(5);所述第二储存槽(14)左侧还设置有拉手B(15)。
7.根据权利要求1所述的一种分散式防污水堵塞装置，其特征在于：所述第一储存槽(6)和第二储存槽(14)设置为弹性材料。
8.根据权利要求1所述的一种分散式防污水堵塞装置，其特征在于：所述排水管道(3)出口处设置有用于连接其他管道的法兰(2)。
说明书
一种分散式防污水堵塞装置
技术领域
本发明涉及污水排放设备领域，特别是一种分散式防污水堵塞装置。
背景技术
污水处理设备是一种能有效处理城区的生活污水，工业废水等的工业设备，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义。地埋式污水处理设备适宜住宅小区、医院疗养院、办公楼、商场、宾馆、饭店、机关、学校、部队、水产加工厂、牲蓄加工厂、乳品加工厂等生活污水和与之类似的工业有机废水，如纺织、啤酒、造纸、制革、食品、化工等行业的有机污水处理，主要目的是将生活污水和与之相类似的工业有机废水处理后达到回用水质要求，使废水处理后资源化利。目前，常见的地埋式污水处理装置只设置一层过滤网，过滤网堵塞后需要打开设备对过滤网进行清理，其费时费力，并且不利于使用。
发明内容
本发明的目的在于克服现有技术的缺点，提供一种分散式防污水堵塞装置。
本发明的目的通过以下技术方案来实现：一种分散式防污水堵塞装置。包括箱体、第一过滤板、第一储存槽、第二过滤板和第二储存槽，所述箱体设置为长方体，箱体左上角穿过有入水管道，箱体左侧上部三分之一处设置有限位槽A，箱体右侧中部处设置有第一储存槽，第一储存槽和限位槽A之间设置有第一过滤板;箱体左侧底部处设置有第二储存槽，箱体右侧上部三分之二处设置有限位槽B，所述第二储存槽与限位槽B之间设置有第二过滤板，所述箱体有下端还设置有排水管道。
进一步的，所述箱体底部还设置有T形支撑座。
进一步的，所述限位槽A尺寸大小略大于第一过滤板厚度尺寸;所述限位槽B尺寸大小略大于第二过滤板厚度尺寸。
进一步的，所述第一过滤板连接第一储存槽位置处设置为折角形式;所述第二过滤板连接第二储存槽位置处设置为折角形式。
进一步的，所述第一储存槽上下两侧同时设置有用于固定在箱体右侧壁上的凸起A;所述第二储存槽上下两侧同时设置有用于固定在箱体左侧壁上的凸起B。
进一步的，所述第一储存槽右侧还设置有拉手A;所述第二储存槽左侧还设置有拉手B。
进一步的，所述第一储存槽和第二储存槽设置为弹性材料。
进一步的，所述排水管道出口处设置有用于连接其他管道的法兰。
本发明具有以下优点：通过设计两个滤板，合理利用倾斜过滤板的过滤以及收集作用，避免了污水处理中由于含有废渣带来的管道堵塞问题，同时，在清理阶段，不需要花费大量时间去进行清理，其具有设计合理、使用方便的优点。
