申请日2018.03.09
公开(公告)日2018.07.20
IPC分类号C02F9/06
摘要
本发明提出了一种电解水处理及过滤一体化净水装置，采用横置罐体结构，通过将电解水处理单元和转鼓式不锈钢膜过滤合二为一，大大提高了净化效果，增强设备对循环水的浊度指标的控制，其中电解水处理单元为一圆柱形罐体，罐体内部设置有阴极板和阳极板，阴极板和阳极板等距离交错排列，罐体的出水口与转鼓式不锈钢膜过滤连接;转鼓式不锈钢膜过滤内设置有滤筒，转动轴和支架，滤筒与转动轴连接，通过支架固定于转鼓式不锈钢膜过滤内部，转动轴与设置于转鼓式不锈钢膜过滤外部的转鼓电机连接，转鼓电机驱动滤筒转动，滤筒为中空圆柱形，其表面安装有滤网。
权利要求书
1.一种电解水处理及过滤一体化净水装置，其特征在于：包括电解水处理单元和转鼓式不锈钢膜过滤，
所述电解水处理单元为一圆柱形罐体，罐体内部设置有阴极板和阳极板，所述阴极板和阳极板等距离交错排列，罐体一端的底部设置有入水口，另一端的顶部设置有出水口，所述出水口与转鼓式不锈钢膜过滤连接;
所述转鼓式不锈钢膜过滤内设置有滤筒、转动轴和支架，所述滤筒与转动轴连接，通过支架固定于转鼓式不锈钢膜过滤内部，所述转动轴与设置于转鼓式不锈钢膜过滤外部的转鼓电机连接，所述转鼓电机驱动滤筒转动，所述滤筒为中空圆柱形，其表面安装有滤网。
2.根据权利要求1所述的一种电解水处理及过滤一体化净水装置，其特征在：所述罐体还包括一个可开合的上盖，所述阳极板与上盖的内壁活动连接，所述阳极板与罐体内壁之间留有间隙，所述阴极板与罐体内壁固定连接，所述阴极板与上盖的内壁之间留有间隙。
3.根据权利要求2所述的一种电解水处理及过滤一体化净水装置，其特征在于：所述阳极板包括框体和覆盖于框体上的钛金属网。
4.根据权利要求3所述的一种电解水处理及过滤一体化净水装置，其特征在于：还包括数个阳极螺栓，所述阳极板通过阳极螺栓与上盖连接，所述阳极螺栓采用钛金属制成，阳极螺栓套接有绝缘管和绝缘垫片形成与上盖之间的绝缘。
5.根据权利要求4所述的一种电解水 处理及过滤一体化净水装置，其特征在于：所述阳极螺栓之间通过铜片相互连接。
6.根据权利要求1所述的一种电解水处理及过滤一体化净水装置，其特征在于：还包括刮刀和刮刀转轴，所述刮刀设置于阴极板的两侧表面，并与刮刀转轴固定连接，所述转轴设置于罐体纵向的轴心位置之上，穿过阴极板和阳极板与设置于罐体外的驱动电机相连接。
7.根据权利要求1到6所述的任一种电解水处理及过滤一体化净水装置，其特征在于：所述上盖还包括滑轨，所述滑轨固定于上盖内壁，所述刮刀在滑轨的引导下进行转动。
8.根据权利要求7所述的一种电解水处理及过滤一体化净水装置，其特征在于，所述罐体底部设置有排垢槽。
9.根据权利要求8所述的一种电解水处理及过滤一体化净水装置，其特征在于，还包括反冲洗装置，所述反冲洗装置包括反冲洗水管和容垢槽，所述反冲洗水管安装于滤筒上方，反冲洗水管上设置有数个反冲洗喷嘴，所述容垢槽安装于滤筒内，其开口与反冲洗喷嘴的喷水方向相对应。
10.根据权利要求9所述的一种电解水处理及过滤一体化净水装置，其特征在于，所述容垢槽连接有排垢管，所述排垢管上设置有油水分离器。
说明书
一种电解水处理及过滤一体化净水装置
技术领域
本发明涉及电化学水处理技术领域，具体涉及一种电解水处理及过滤一体化净水装置。
背景技术
随着我国工业的发展，大量的耗水资源使得工业用水量的比重在总用水量中逐年升高，以2015年为例，我国工业用水量在总用水量中的比重提高了1.4%，占到22.4%的比重。而在工业用水量中，工业冷却水用量占工业用水用量的80%，因此提高工业冷却水的循环利用率自然就成为了解决降低工业用水量难题的重要突破点。
为提高冷却水处理系统循环效率，往往需要通过投加化学药剂来保持水质稳定，提高净循环水处理系统的浓缩倍数，随着冷却水在循环系统中不断循环使用,就会产生设备及管道表面沉积物的附着、设备腐蚀和微生物的大量滋生等问题,形成二次污染。电化学技术是现在解决工业水处理领域使用化学药剂所带来的负面问题的重要方法。现有技术的电化学处理系统如申请号201420560199.9 公开的一种电化学水处理箱，其箱体作为阴极，门板上连接阳极部件，阴阳极通过箱体内充满的水导电，形成水处理电化学反应场，阴极吸附碳酸钙、镁等水垢。但在实际应用时，箱体内电解水和电吸附等电化学反应形成的钙镁铁离子的无机盐颗粒物尚有60%以上的部分还没有沉淀在阴极板上即随着循环水水流流出箱体，存在着水处理设备除垢效果差，需要二次过滤的缺陷，如无二次过滤，则直接流回循环水池，沉淀、悬浮、分解，使水池底部淤泥增加，降低水处理设备能力，同时，还增加了循环水的浊度。
发明内容
为解决上述技术问题，本发明的目的是提供一种电解水处理及过滤一体化净水装置。

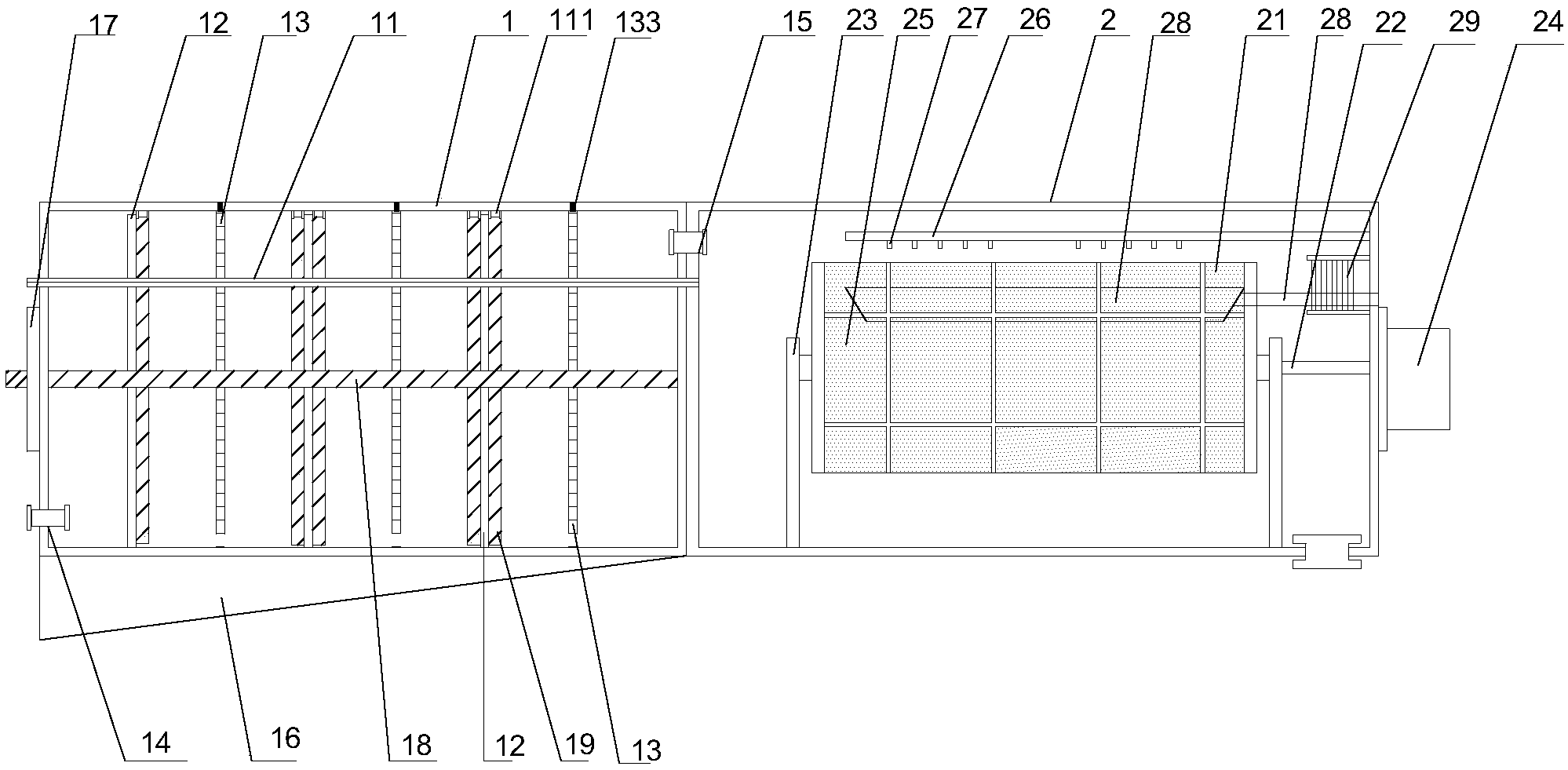

为了达到上述目的，本发明的具体解决方案提供一种电解水处理及过滤一体化净水装置。包括电解水处理单元和转鼓式不锈钢膜过滤，
所述电解水处理单元为一圆柱形罐体，罐体内部设置有阴极板和阳极板，所述阴极板和阳极板等距离交错排列，罐体一端的底部设置有入水口，另一端的顶部设置有出水口，所述出水口与转鼓式不锈钢膜过滤连接;
所述转鼓式不锈钢膜过滤内设置有滤筒，转动轴和支架，所述滤筒与转动轴连接，通过支架固定于转鼓式不锈钢膜过滤内部，所述转动轴与设置于转鼓式不锈钢膜过滤外部的转鼓电机连接，所述转鼓电机驱动滤筒转动，所述滤筒为中空圆柱形，其表面安装有滤网。
进一步的，所述罐体还包括一个可开合的上盖，所述阳极板与上盖的内壁活动连接，所述阳极板与罐体内壁之间留有间隙，所述阴极板与罐体内壁固定连接，所述阴极板与上盖的内壁之间留有间隙。
更进一步的，所述阳极板包括框体和覆盖于框体上的钛金属网。
更进一步的，还包括数个阳极螺栓，所述阳极板通过阳极螺栓与上盖连接，所述阳极螺栓采用钛金属制成，阳极螺栓套接有绝缘管和绝缘垫片形成与上盖之间的绝缘。
更进一步的，所述阳极螺栓之间通过铜片相互连接。
进一步的，还包括刮刀和刮刀转轴，所述刮刀设置于阴极板的两侧表面，并与刮刀转轴固定连接，所述转轴设置于罐体纵向的轴心位置之上，穿过阴极板和阳极板与设置于罐体外的驱动电机相连接。
更进一步的，所述上盖还包括滑轨，所述滑轨固定于上盖内壁，所述刮刀在滑轨的引导下进行转动。
更进一步的，还包括反冲洗装置，所述反冲洗装置包括反冲洗水管和容垢槽，所述反冲洗水管安装于滤筒上方，反冲洗水管上设置有数个反冲洗喷嘴，所述容垢槽安装于滤筒内，其开口与反冲洗喷嘴的喷水方向相对应。
更进一步的，所述反冲洗装置内还设置有油水分离器，所述油水分离器与电解水处理单元的出水口相连接。
本发明同现有技术相比，具有以下优点和有益效果：
本发明采用横置罐体结构，通过将电解水处理单元和转鼓式不锈钢膜过滤合二为一，电解水处理单元设置有数个阴极板和阳极板，对污水进行充分的电化学分解处理，转鼓式不锈钢膜过滤再对水中未分解的杂质进行过滤，大大提高了净化效果，增强设备对循环水的浊度指标的控制。
