申请日2018.03.09
公开(公告)日2018.07.13
IPC分类号C02F1/52
摘要
一种基于并联运动原理的污水处理用无规则絮凝设备，包括池体，池体外侧壁上对称固定连接有两个安装座，安装座上均固定连接有支撑板，支撑板上开设有通孔，所述通孔内穿过有移动板，移动板外端均固定连接有挡板，所述挡板与支撑板之间的移动板外部套设有弹簧，所述移动板的内端固定连接有U型板，两个U型板之间固定连接有两块竖直板，两块竖直板之间转动连接有两根第一转轴，第一转轴外端均与第一电机输出轴固定连接。本发明的有益效果是圆盘带动水平柱绕第一转轴转动，水平柱下方的水平板以及扰动板绕作圆周运动，扰动板上开设的扰动通孔对池体内部的污水和絮凝剂进行扰动，有效提高了污水与絮凝剂的混合效果。
权利要求书
1.一种基于并联运动原理的污水处理用无规则絮凝设备，包括池体，池体外侧壁上对称固定连接有两个安装座，安装座上均固定连接有支撑板，支撑板上开设有通孔，其特征在于，所述通孔内穿过有移动板，移动板外端均固定连接有挡板，所述挡板与支撑板之间的移动板外部套设有弹簧，所述移动板的内端固定连接有U型板，两个U型板之间固定连接有两块竖直板，两块竖直板之间转动连接有两根第一转轴，第一转轴外端均与第一电机输出轴固定连接，且第一转轴中间处固定连接有圆盘，圆盘边缘处固定连接有水平柱，水平柱外部套设有转动套筒，转动套筒下侧固定连接有连接杆，两根连接杆之间共同固定连接有水平板，水平板下侧均匀固定连接有若干块扰动板，扰动板上均匀开设有若干个扰动通孔;左侧所述移动板下侧固定连接有齿条，且池体顶部固定连接有支撑架，支撑架顶部转动连接有第二转轴，第二转轴一端与第二电机输出轴固定连接，第二转轴另一端固定连接有不完全齿轮，不完全齿轮与齿条相啮合。
2.根据权利要求1所述的一种基于并联运动原理的污水处理用无规则絮凝设备，其特征在于，所述池体顶部为敞口状。
3.根据权利要求1所述的一种基于并联运动原理的污水 处理用无规则絮凝设备，其特征在于，所述水平柱外端固定连接有限位板。
4.根据权利要求1所述的一种基于并联运动原理的污水处理用无规则絮凝设备，其特征在于，所述扰动通孔的直径为5mm-15mm。
5.根据权利要求1或4所述的一种基于并联运动原理的污水处理用无规则絮凝设备，其特征在于，所述不完全齿轮上布置有四分之一的轮齿。
6.根据权利要求1或2所述的一种基于并联运动原理的污水处理用无规则絮凝设备，其特征在于，所述池体底部开设有排液口，排液口处设置有塞体。
说明书
一种基于并联运动原理的污水处理用无规则絮凝设备
技术领域
本发明涉及污水处理技术领域，具体涉及一种基于并联运动原理的污水处理用无规则絮凝设备。
背景技术
近年来我国工业污水和生活污水排放量成逐年增长趋势，未经处理或处理不得当的污水直接排放到自然中严重影响了环境卫生，威胁人们的饮水安全。因此，对于污水的处理已经迫在眉睫。污水处理(sewage treatment,wastewater treatment)：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
在现有技术中，常常利用絮凝技术来处理污水。使水或液体中悬浮微粒集聚变大，或形成絮团，从而加快粒子的聚沉，达到固-液分离的目的，这一现象或操作称作絮凝。通常絮凝的实施靠添加适当的絮凝剂，其作用是吸附微粒，在微粒间“架桥”，从而促进集聚。胶乳工业中，絮凝是胶乳凝固的第一阶段，是一种不可逆的聚集。絮凝剂通常为铵盐一类电解质或有吸附作用的胶质化学品。常见的絮凝剂一般都是粉末状或颗粒状的，直接投放至污水中造成难以溶解现象的发生，降低了絮凝效果。
在现有技术中，在絮凝池中一般都是利用搅拌叶片来对污水进行搅拌的，当时搅拌叶片的位置仅局限在相同的位置上，难以使污水和絮凝剂得到很好的混合，导致絮凝效果较差。
发明内容
本发明的目的在于提供一种基于并联运动原理的污水处理用无规则絮凝设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：

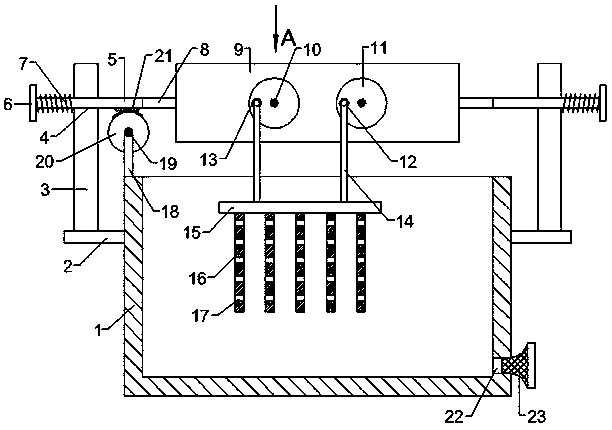

一种基于并联运动原理的污水处理用无规则絮凝设备，包括池体，池体外侧壁上对称固定连接有两个安装座，安装座上均固定连接有支撑板，支撑板上开设有通孔，所述通孔内穿过有移动板，移动板外端均固定连接有挡板，所述挡板与支撑板之间的移动板外部套设有弹簧，所述移动板的内端固定连接有U型板，两个U型板之间固定连接有两块竖直板，两块竖直板之间转动连接有两根第一转轴，第一转轴外端均与第一电机输出轴固定连接，且第一转轴中间处固定连接有圆盘，圆盘边缘处固定连接有水平柱，水平柱外部套设有转动套筒，转动套筒下侧固定连接有连接杆，两根连接杆之间共同固定连接有水平板，水平板下侧均匀固定连接有若干块扰动板，扰动板上均匀开设有若干个扰动通孔;左侧所述移动板下侧固定连接有齿条，且池体顶部固定连接有支撑架，支撑架顶部转动连接有第二转轴，第二转轴一端与第二电机输出轴固定连接，第二转轴另一端固定连接有不完全齿轮，不完全齿轮与齿条相啮合。
作为本发明进一步的效果是：所述池体顶部为敞口状。
作为本发明再进一步的效果是：所述水平柱外端固定连接有限位板。
作为本发明再进一步的效果是：所述扰动通孔的直径为5mm-15mm。
作为本发明再进一步的效果是：所述不完全齿轮上布置有四分之一的轮齿。
作为本发明再进一步的效果是：所述池体底部开设有排液口，排液口处设置有塞体。
本发明的有益效果是圆盘带动水平柱绕第一转轴转动，水平柱下方的水平板以及扰动板绕作圆周运动，扰动板上开设的扰动通孔对池体内部的污水和絮凝剂进行扰动，有效提高了污水与絮凝剂的混合效果;第二转轴带动不完全齿轮逆时针转动，与不完全齿轮相啮合的齿条向左侧移动，从而带动移动板向左侧移动，继而实现了扰动板向左侧移动，实现了扰动范围的改变;随着不完全齿轮的继续转动，不完全齿轮与齿条相分离，在两个弹簧作用下，移动板向右侧移动，随后不完全齿轮与齿条再次啮合，实现了扰动板的左右往复运动，对污水和絮凝剂进行有效混合处理。
