申请日2018.11.20
公开(公告)日2019.01.11
IPC分类号C02F9/04; B01F7/22; B01F15/02
摘要
本发明涉及化工污水净化领域，特别是涉及一种化工污水处理净化系统及净化方法。一种化工污水处理净化系统，包括污水处理箱、横架板、驱动组件、活动滤板组件、搅拌混合组件和净化液添加组件，所述污水处理箱的顶面镂空，污水处理箱顶端的中间固定连接横架板;所述驱动组件固定连接在污水处理箱后侧面的上端，驱动组件传动连接活动滤板组件、搅拌混合组件和净化液添加组件;所述活动滤板组件的左端滑动配合连接在污水处理箱内，活动滤板组件的右端固定连接在污水处理箱的右端;本发明可以有效对化工污水进行过滤除杂处理以及在添加污水净化液后的搅拌反应处理，其内部设有净化液添加组件，可以实现对污水净化液的间歇式自动加液工作。
权利要求书

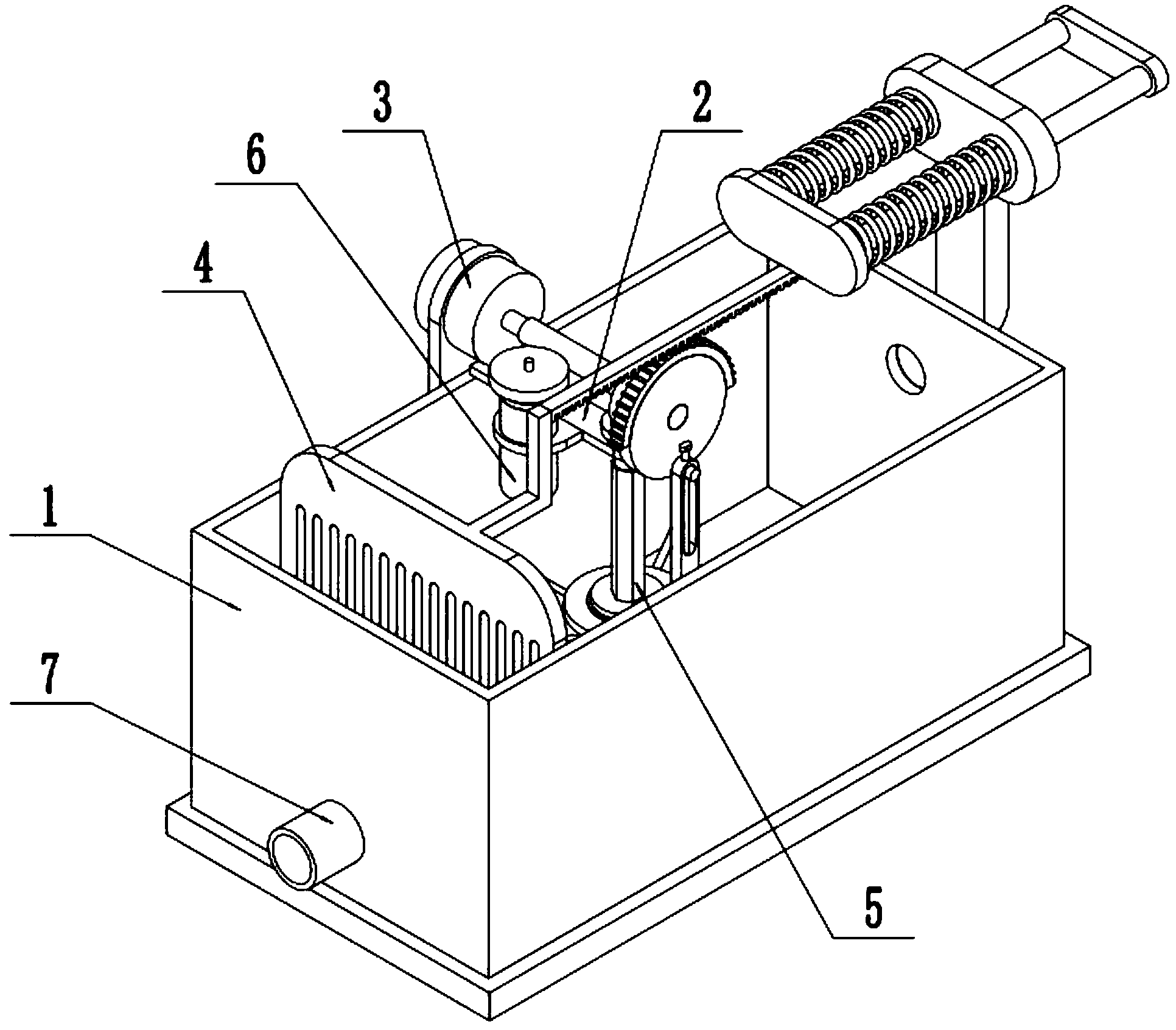

1.一种化工污水处理净化系统，包括污水处理箱(1)、横架板(2)、驱动组件(3)、活动滤板组件(4)、搅拌混合组件(5)和净化液添加组件(6)，其特征在于：所述污水处理箱(1)的顶面镂空，污水处理箱(1)顶端的中间固定连接横架板(2);所述驱动组件(3)固定连接在污水处理箱(1)后侧面的上端，驱动组件(3)传动连接活动滤板组件(4)、搅拌混合组件(5)和净化液添加组件(6);所述活动滤板组件(4)的左端滑动配合连接在污水处理箱(1)内，活动滤板组件(4)的右端固定连接在污水处理箱(1)的右端;所述搅拌混合组件(5)的上端转动配合连接在横架板(2)上，搅拌混合组件(5)的下端转动配合连接在污水处理箱(1)内;所述净化液添加组件(6)固定连接在横架板(2)上。
2.根据权利要求1所述的一种化工污水处理净化系统，其特征在于：所述一种化工污水处理净化系统还包括污水进水管(7)、净化水出水管(8)和排水管(9);所述污水处理箱(1)左侧面的下端固定连接污水进水管(7)，污水处理箱(1)右侧面的上端固定连接净化水出水管(8)，污水处理箱(1)右侧面的下端固定连接排水管(9)。
3.根据权利要求1所述的一种化工污水处理净化系统，其特征在于：所述驱动组件(3)包括伺服电机(3-1)、电机架(3-2)、驱动轴(3-3)、蜗杆(3-4)、主动锥齿轮(3-5)、旋转盘(3-6)、半齿圈(3-7)和连杆机构(3-8);所述伺服电机(3-1)通过电机座固定连接在电机架(3-2)上，电机架(3-2)固定连接在污水处理箱(1)后侧面的上端;所述伺服电机(3-1)的输出轴通过联轴器连接驱动轴(3-3);所述驱动轴(3-3)的前端固定连接蜗杆(3-4);所述蜗杆(3-4)上由前至后依次固定连接旋转盘(3-6)和主动锥齿轮(3-5);所述蜗杆(3-4)啮合传动连接净化液添加组件(6);所述主动锥齿轮(3-5)啮合传动连接搅拌混合组件(5);所述旋转盘(3-6)的外侧面上固定连接半齿圈(3-7);所述半齿圈(3-7)啮合传动连接活动滤板组件(4);所述连杆机构(3-8)的上端转动配合连接在旋转盘(3-6)前侧面的偏心位置;所述连杆机构(3-8)的下端转动配合连接在搅拌混合组件(5)上。
4.根据权利要求3所述的一种化工污水 处理净化系统，其特征在于：所述连杆机构(3-8)包括偏心轴(3-8-1)、设有槽形滑孔的升降连杆(3-8-2)、外螺纹调节杆(3-8-3)和调节块(3-8-4);所述偏心轴(3-8-1)的后端转动配合连接在旋转盘(3-6)前侧面的偏心位置，偏心轴(3-8-1)的前端滑动配合连接在升降连杆(3-8-2)的槽形滑孔内;所述外螺纹调节杆(3-8-3)的上下两端分别转动配合连接在升降连杆(3-8-2)的槽形滑孔内的上下两端，外螺纹调节杆(3-8-3)的顶端穿出升降连杆(3-8-2)，外螺纹调节杆(3-8-3)的顶端固定连接调节块(3-8-4);所述偏心轴(3-8-1)通过螺纹连接在外螺纹调节杆(3-8-3)上;所述升降连杆(3-8-2)的下端转动配合连接在搅拌混合组件(5)上。
5.根据权利要求4所述的一种化工污水处理净化系统，其特征在于：所述搅拌混合组件(5)包括推拉轴(5-1)、推拉座(5-2)、圆环座(5-3)、升降套管(5-4)、转轴(5-5)、被动锥齿轮(5-6)、六棱柱(5-7)和多块搅拌板(5-8);所述推拉轴(5-1)的前端转动配合连接在升降连杆(3-8-2)的下端，推拉轴(5-1)的后端固定连接在推拉座(5-2)上;所述推拉座(5-2)的下端固定连接在圆环座(5-3)上;所述升降套管(5-4)的上端转动配合连接在圆环座(5-3)的内侧，升降套管(5-4)的下端均匀环绕固定连接多块搅拌板(5-8);所述升降套管(5-4)的内侧设有六棱通孔，六棱柱(5-7)滑动配合连接在六棱通孔内;所述六棱柱(5-7)的顶端固定连接转轴(5-5);所述转轴(5-5)上固定连接被动锥齿轮(5-6);所述主动锥齿轮(3-5)啮合传动连接被动锥齿轮(5-6)。
6.根据权利要求5所述的一种化工污水处理净化系统，其特征在于：所述升降套管(5-4)上固定连接上下两个限位圆环，两个限位圆环分别贴合在圆环座(5-3)的顶面和底面上。
7.根据权利要求5所述的一种化工污水处理净化系统，其特征在于：所述活动滤板组件(4)包括活动滤板本体(4-1)、L形连杆(4-2)、齿条(4-3)、活动弹簧座(4-4)、弹簧杆(4-5)、压缩弹簧(4-6)、固定弹簧座(4-7)和限位挡板(4-8);所述活动滤板本体(4-1)滑动配合连接在污水处理箱(1)内侧面的左端;所述活动滤板本体(4-1)位于多块搅拌板(5-8)的左端;所述L形连杆(4-2)的一端固定连接在活动滤板本体(4-1)的上端，L形连杆(4-2)的另一端固定连接在齿条(4-3)的一端，齿条(4-3)的另一端固定连接在活动弹簧座(4-4)上;所述活动弹簧座(4-4)的右端固定连接前后两根弹簧杆(4-5)，两根弹簧杆(4-5)的中端滑动配合连接在固定弹簧座(4-7)上，固定弹簧座(4-7)的下端固定连接在污水处理箱(1)的右端;两根弹簧杆(4-5)的右端固定连接在限位挡板(4-8)上;所述弹簧杆(4-5)上套有压缩弹簧(4-6)，压缩弹簧(4-6)的两端分别固定连接在活动弹簧座(4-4)和固定弹簧座(4-7)上;所述半齿圈(3-7)啮合传动连接齿条(4-3)。
8.根据权利要求7所述的一种化工污水处理净化系统，其特征在于：所述净化液添加组件(6)包括蜗轮(6-1)、轮轴(6-2)、橡胶挡盘(6-3)、上出液孔、添加筒(6-4)、下出液孔和筒固定架(6-5);所述蜗杆(3-4)啮合传动连接蜗轮(6-1);所述蜗轮(6-1)固定连接在轮轴(6-2)的上端，轮轴(6-2)转动配合连接在添加筒(6-4)的顶面上，轮轴(6-2)的下端固定连接橡胶挡盘(6-3)，橡胶挡盘(6-3)转动配合连接在添加筒(6-4)内，橡胶挡盘(6-3)的底面与添加筒(6-4)内侧的底面贴合;所述橡胶挡盘(6-3)上设有上出液孔，所述添加筒(6-4)的底面上设有下出液孔;所述上出液孔和下出液孔上下相对设置;所述添加筒(6-4)固定连接在筒固定架(6-5)上，筒固定架(6-5)固定连接在横架板(2)上。
9.根据权利要求8所述的一种化工污水处理净化系统，其特征在于：所述添加筒(6-4)的筒面上固定连接一根添加液进液管。
10.采用权利要求2所述的一种化工污水处理净化系统进行化工污水处理的净化方法，其特征在于：该净化方法包括，
步骤一，将污水进水管(7)连通化工污水的排放管，化工污水通过污水进水管(7)进入至污水处理箱(1)内部的左端，化工污水首先通过活动滤板组件(4)进行过滤，过滤出化工污水中的固体杂质;
步骤二，过滤出固体杂质的化工污水中进入至污水处理箱(1)内部的右端，通过净化液添加组件(6)间歇式的向污水处理箱(1)内部添加净化液;
步骤三，通过搅拌混合组件(5)对过滤出固体杂质的化工污水和净化液进行混合搅拌，使得净化液和化工污水进行反应，使得反应后的化工污水符合污水排放标准，然后通过净化水出水管(8)进行排放。
说明书
一种化工污水处理净化系统及净化方法
技术领域
本发明涉及化工污水净化领域，特别是涉及一种化工污水处理净化系统及净化方法。
背景技术
现有传统的污水净化处理方法包括物理处理法、化学处理法、物理化学联合处理法、厌氧生物处理法、好氧生物处理法等诸多污水处理方法，这些方法使用的装置存在体积庞大，结构十分复杂，占地面积很大，修建成本大，污水处理效率低，处理过程中还需要人工投放净水剂等问题。
发明内容
本发明的目的是提供一种化工污水处理净化系统及净化方法，其内部设有活动滤板组件和搅拌混合组件，可以有效对化工污水进行过滤除杂处理以及在添加污水净化液后的搅拌反应处理，其内部设有净化液添加组件，可以实现对污水净化液的间歇式自动加液工作;其内部仅采用一部伺服电机进行控制，系统的连续性好，占地面积小，安装便捷。
本发明的目的通过以下技术方案来实现：
一种化工污水处理净化系统，包括污水处理箱、横架板、驱动组件、活动滤板组件、搅拌混合组件和净化液添加组件，所述污水处理箱的顶面镂空，污水处理箱顶端的中间固定连接横架板;所述驱动组件固定连接在污水处理箱后侧面的上端，驱动组件传动连接活动滤板组件、搅拌混合组件和净化液添加组件;所述活动滤板组件的左端滑动配合连接在污水处理箱内，活动滤板组件的右端固定连接在污水处理箱的右端;所述搅拌混合组件的上端转动配合连接在横架板上，搅拌混合组件的下端转动配合连接在污水处理箱内;所述净化液添加组件固定连接在横架板上。
所述一种化工污水处理净化系统还包括污水进水管、净化水出水管和排水管;所述污水处理箱左侧面的下端固定连接污水进水管，污水处理箱右侧面的上端固定连接净化水出水管，污水处理箱右侧面的下端固定连接排水管。
所述驱动组件包括伺服电机、电机架、驱动轴、蜗杆、主动锥齿轮、旋转盘、半齿圈和连杆机构;所述伺服电机通过电机座固定连接在电机架上，电机架固定连接在污水处理箱后侧面的上端;所述伺服电机的输出轴通过联轴器连接驱动轴;所述驱动轴的前端固定连接蜗杆;所述蜗杆上由前至后依次固定连接旋转盘和主动锥齿轮;所述蜗杆啮合传动连接净化液添加组件;所述主动锥齿轮啮合传动连接搅拌混合组件;所述旋转盘的外侧面上固定连接半齿圈;所述半齿圈啮合传动连接活动滤板组件;所述连杆机构的上端转动配合连接在旋转盘前侧面的偏心位置;所述连杆机构的下端转动配合连接在搅拌混合组件上。
所述连杆机构包括偏心轴、设有槽形滑孔的升降连杆、外螺纹调节杆和调节块;所述偏心轴的后端转动配合连接在旋转盘前侧面的偏心位置，偏心轴的前端滑动配合连接在升降连杆的槽形滑孔内;所述外螺纹调节杆的上下两端分别转动配合连接在升降连杆的槽形滑孔内的上下两端，外螺纹调节杆的顶端穿出升降连杆，外螺纹调节杆的顶端固定连接调节块;所述偏心轴通过螺纹连接在外螺纹调节杆上;所述升降连杆的下端转动配合连接在搅拌混合组件上。
所述搅拌混合组件包括推拉轴、推拉座、圆环座、升降套管、转轴、被动锥齿轮、六棱柱和多块搅拌板;所述推拉轴的前端转动配合连接在升降连杆的下端，推拉轴的后端固定连接在推拉座上;所述推拉座的下端固定连接在圆环座上;所述升降套管的上端转动配合连接在圆环座的内侧，升降套管的下端均匀环绕固定连接多块搅拌板;所述升降套管的内侧设有六棱通孔，六棱柱滑动配合连接在六棱通孔内;所述六棱柱的顶端固定连接转轴;所述转轴上固定连接被动锥齿轮;所述主动锥齿轮啮合传动连接被动锥齿轮。
所述升降套管上固定连接上下两个限位圆环，两个限位圆环分别贴合在圆环座的顶面和底面上。
所述活动滤板组件包括活动滤板本体、L形连杆、齿条、活动弹簧座、弹簧杆、压缩弹簧、固定弹簧座和限位挡板;所述活动滤板本体滑动配合连接在污水处理箱内侧面的左端;所述活动滤板本体位于多块搅拌板的左端;所述L形连杆的一端固定连接在活动滤板本体的上端，L形连杆的另一端固定连接在齿条的一端，齿条的另一端固定连接在活动弹簧座上;所述活动弹簧座的右端固定连接前后两根弹簧杆，两根弹簧杆的中端滑动配合连接在固定弹簧座上，固定弹簧座的下端固定连接在污水处理箱的右端;两根弹簧杆的右端固定连接在限位挡板上;所述弹簧杆上套有压缩弹簧，压缩弹簧的两端分别固定连接在活动弹簧座和固定弹簧座上;所述半齿圈啮合传动连接齿条。
所述净化液添加组件包括蜗轮、轮轴、橡胶挡盘、上出液孔、添加筒、下出液孔和筒固定架;所述蜗杆啮合传动连接蜗轮;所述蜗轮固定连接在轮轴的上端，轮轴转动配合连接在添加筒的顶面上，轮轴的下端固定连接橡胶挡盘，橡胶挡盘转动配合连接在添加筒内，橡胶挡盘的底面与添加筒内侧的底面贴合;所述橡胶挡盘上设有上出液孔，所述添加筒的底面上设有下出液孔;所述上出液孔和下出液孔上下相对设置;所述添加筒固定连接在筒固定架上，筒固定架固定连接在横架板上。
所述添加筒的筒面上固定连接一根添加液进液管。
采用所述的一种化工污水处理净化系统进行化工污水处理的净化方法，该净化方法包括，
步骤一，将污水进水管连通化工污水的排放管，化工污水通过污水进水管进入至污水处理箱内部的左端，化工污水首先通过活动滤板组件进行过滤，过滤出化工污水中的固体杂质;
步骤二，过滤出固体杂质的化工污水中进入至污水处理箱内部的右端，通过净化液添加组件间歇式的向污水处理箱内部添加净化液;
步骤三，通过搅拌混合组件对过滤出固体杂质的化工污水和净化液进行混合搅拌，使得净化液和化工污水进行反应，使得反应后的化工污水符合污水排放标准，然后通过净化水出水管进行排放。
本发明的有益效果为：
本发明的一种化工污水处理净化系统及净化方法，其内部设有活动滤板组件和搅拌混合组件，可以有效对化工污水进行过滤除杂处理以及在添加污水净化液后的搅拌反应处理，其内部设有净化液添加组件，可以实现对污水净化液的间歇式自动加液工作;其内部仅采用一部伺服电机进行控制，系统的连续性好，占地面积小，安装便捷，有效提高污水处理效率的同时，可以有效降低设备的配置成本。
