申请日2018.05.16
公开(公告)日2018.10.19
IPC分类号C02F9/04
摘要
本发明公开了一种工业废水催化反应器，包括处理罐，所述处理罐的内部由上至下分为乳化反应腔和催化反应腔，所述处理罐的上方设置有废水管和试剂管，且处理罐的上方固定安装有第一驱动电机，所述第一驱动电机的末端驱动有伸入乳化反应腔内的第一搅拌桨，所述第一搅拌桨的下方一体成型有连接架。该装置采用乳液反应腔和催化反应腔对废水进行两个阶段的反应，该装置进行反应不仅能够针对废水中的特定物质进行催化反应，而且能够有效的避免油液等物质残生的乳化层污染反应器并影响反应速度，从而有效的提高了对废水的处理的速度并降低了维护成本。
翻译权利要求书

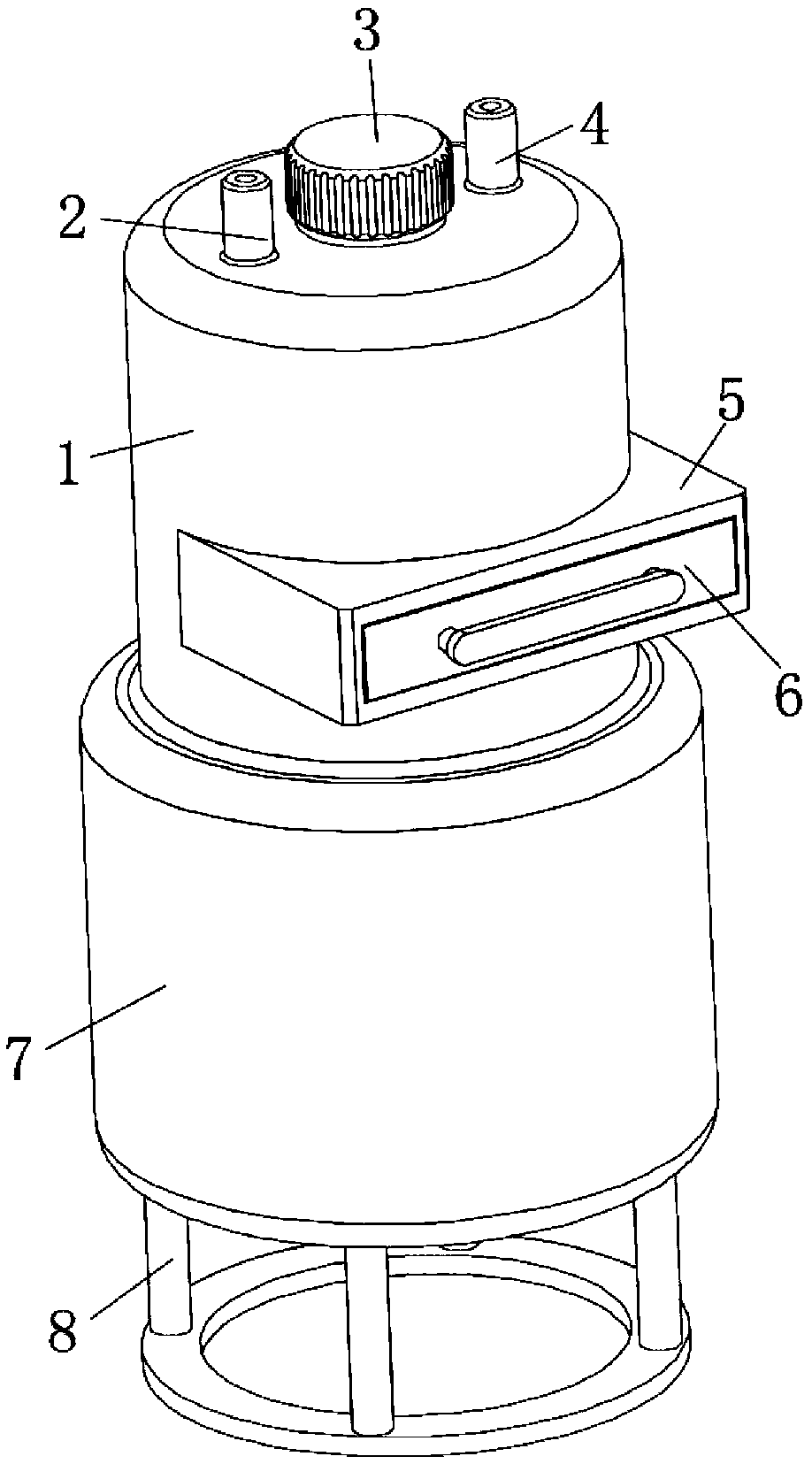

1.一种工业废水催化反应器，包括处理罐(1)，其特征在于：所述处理罐(1)的内部由上至下分为乳化反应腔(33)和催化反应腔(34)，所述处理罐(1)的上方设置有废水管(2)和试剂管(4)，且处理罐(1)的上方固定安装有第一驱动电机(3)，所述第一驱动电机(3)的末端驱动有伸入乳化反应腔(33)内的第一搅拌桨(9)，所述第一搅拌桨(9)的下方一体成型有连接架(15)，所述连接架(15)上固定有桨叶(14)，所述第一搅拌桨(9)由上至下依次设置有第一分散装置(10)和第二分散装置(11)，所述第一分散装置(10)和第二分散装置(11)上均开设有入液槽(20)，且入液槽(20)的底部设置有分液孔(19)，所述废水管(2)的下方通过软管连接至第一分散装置(10)的入液槽(20)内，且试剂管(4)的下方通过软管连接至第二分散装置(11)的入液槽(20)内，所述乳液反应腔(33)的内壁一体成型有呈环形阵列的三角凸起(31)，且乳液反应腔(33)的底部设置有第一过滤网(35)，所述乳液反应腔(33)和催化反应腔(34)之间通过电磁阀(28)连接，且乳液反应腔(33)和催化反应腔(34)之间设置有隔热腔(32)，所述催化反应腔(34)的外侧设置有隔热壳体(7)，且隔热壳体(7)内设置有加热装置(24)，所述催化反应腔(34)内设置有支撑板(23)，且支撑板(23)上同心阵列有用于安装多元催化剂的环形催化剂安装架(25)，所述支撑板(23)的中心处设置有第二驱动电机(27)，且第二驱动电机(27)的上方设置有与环形催化剂安装架(26)交错布置的第二搅拌桨(26)，所述支撑板(23)在与环形催化剂安装架(25)的交错出设置有通孔，且催化反应腔(34)在对应支撑板(23)的下方出设置有第二过滤网(22)，所述催化反应腔(33)的下方一体成型有排水口(21)。
2.根据权利要求1所述的一种工业废水催化反应器，其特征在于：所述桨叶(14)呈四十五度倾斜设置，且桨叶(14)上均部设置有透水孔。
3.根据权利要求1所述的一种工业废水催化反应器，其特征在于：所述第一搅拌桨(9)的下方通过复位弹簧(16)连接有滑动环(18)，所述滑动环(18)上呈圆周阵列安装有铰接杆(17)，且铰接杆(17)上铰接安装有浮筒(13)，所述浮筒(13)上均布阵列有拨动片(12)。
4.根据权利要求1所述的一种工业废水催化反应器，其特征在于：所述乳液反应腔(33)在对应电磁阀(28)的入口处安装有挡环(29)，且挡环(29)的上端设置有挡盖(30)。
5.根据权利要求1所述的一种工业废水催化反应器，其特征在于：所述处理罐(1)在对应第一过滤网(35)的上方出设置有清理口(5)，所述清理口(5)内设置有封盖(6)。
6.根据权利要求1所述的一种工业废水催化反应器，其特征在于：且处理罐(1)的底部一体成型有支架(8)，且隔热腔(32)为真空腔。
7.根据权利要求1所述的一种工业废水催化反应器，其特征在于：所述加热装置(24)为加热电阻丝，且隔热壳体(7)为可拆式保温陶瓷壳体。
说明书
一种工业废水催化反应器
技术领域
本发明涉及污水处理技术领域，具体为一种工业废水催化反应器。
背景技术
伴随着着我过工业化的发展，工业废水已经成为了环境污染的重要原因，工业废水中存在的大量非金属离子如果不进行处理将会在生物富集作用下最终影响人类的健康，而且废水中混掺的挥发性气体也会污染空气，因此对工业废水进行处理成为了保护环境的重要环节。
现有的污水处理设备主要采用曝气池添加试剂进行简单的处理，在处理的过程中针对性较差，因此处理速度较慢，而且部分废水表面容易产生乳化层，从而隔绝了与外部空气或者试剂的交换，严重的影响了废水处理的速度。
如果发明一种能够有效的去除废水中的乳化层并且通过催化剂对废水内的物质进行针对性的高效率反应的新型废水处理设备就能够解决此类问题，为此我们提供了一种工业废水催化反应器。
发明内容
本发明的目的在于提供一种工业废水催化反应器，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种工业废水催化反应器，包括处理罐，所述处理罐的内部由上至下分为乳化反应腔和催化反应腔，所述处理罐的上方设置有废水管和试剂管，且处理罐的上方固定安装有第一驱动电机，所述第一驱动电机的末端驱动有伸入乳化反应腔内的第一搅拌桨，所述第一搅拌桨的下方一体成型有连接架，所述连接架上固定有桨叶，所述第一搅拌桨由上至下依次设置有第一分散装置和第二分散装置，所述第一分散装置和第二分散装置上均开设有入液槽，且入液槽的底部设置有分液孔，所述废水管的下方通过软管连接至第一分散装置的入液槽内，且试剂管的下方通过软管连接至第二分散装置的入液槽内，所述乳液反应腔的内壁一体成型有呈环形阵列的三角凸起，且乳液反应腔的底部设置有第一过滤网，所述乳液反应腔和催化反应腔之间通过电磁阀连接，且乳液反应腔和催化反应腔之间设置有隔热腔，所述催化反应腔的外侧设置有隔热壳体，且隔热壳体内设置有加热装置，所述催化反应腔内设置有支撑板，且支撑板上同心阵列有用于安装多元催化剂的环形催化剂安装架，所述支撑板的中心处设置有第二驱动电机，且第二驱动电机的上方设置有与环形催化剂安装架交错布置的第二搅拌桨，所述支撑板在与环形催化剂安装架的交错出设置有通孔，且催化反应腔在对应支撑板的下方出设置有第二过滤网，所述催化反应腔的下方一体成型有排水口。
优选的，所述桨叶呈四十五度倾斜设置，且桨叶上均部设置有透水孔。
优选的，所述第一搅拌桨的下方通过复位弹簧连接有滑动环，所述滑动环上呈圆周阵列安装有铰接杆，且铰接杆上铰接安装有浮筒，所述浮筒上均布阵列有拨动片。
优选的，所述处理罐在对应第一过滤网的上方出设置有清理口，所述清理口内设置有封盖。
优选的，且处理罐的底部一体成型有支架，且隔热腔为真空腔。
优选的，所述乳液反应腔在对应电磁阀的入口处安装有挡环，且挡环的上端设置有挡盖。
优选的，所述加热装置为加热电阻丝，且隔热壳体为可拆式保温陶瓷壳体。
与现有技术相比，本发明的有益效果是：该装置采用乳液反应腔和催化反应腔对废水进行两个阶段的反应，首先对废水进行乳液反应从而去除废水表面形成的乳化层，反应后的液体经过第一过滤网过滤出大颗粒后进入催化反应腔进行深度催化反应，并且采用多层同心布置的催化剂能够有效的提高催化反应的速度，并且还能够通过加热装置控制催化反应腔内的反应温度，从而更好的控制反应的速度。采用该装置进行反应不仅能够针对废水中的特定物质进行催化反应，而且能够有效的避免油液等物质残生的乳化层污染反应器并影响反应速度，从而有效的提高了对废水的处理的速度并降低了维护成本。
