申请日2018.11.19
公开(公告)日2019.01.11
IPC分类号C02F9/04
摘要
本发明公开了一种生化污水处理池的污水回收输送装置，涉及污水回收输送装置技术领域，具体为一种生化污水处理池的污水回收输送装置，包括搅拌桶、第二水管和粗滤网，所述搅拌桶的上方安装有搅拌电机，且搅拌电机的下方安装有搅拌轴，所述第二水管的右侧安装有沉淀池，且第二水管位于搅拌桶的下方，所述沉淀池的前端安装有第三水管，且第三水管的中部连接有第四水泵。该生化污水处理池的污水回收输送装置，通过第一水管和第二水泵之间的配合能够有效的将储污室内部产生的污水导入沉淀池的内部进行循环处理，通过储污室能够有效的将污泥进行收集，便于使用者对污泥进行集中处理，通过粗滤网能够有效的防止污泥重新导入沉淀池的内部。
权利要求书

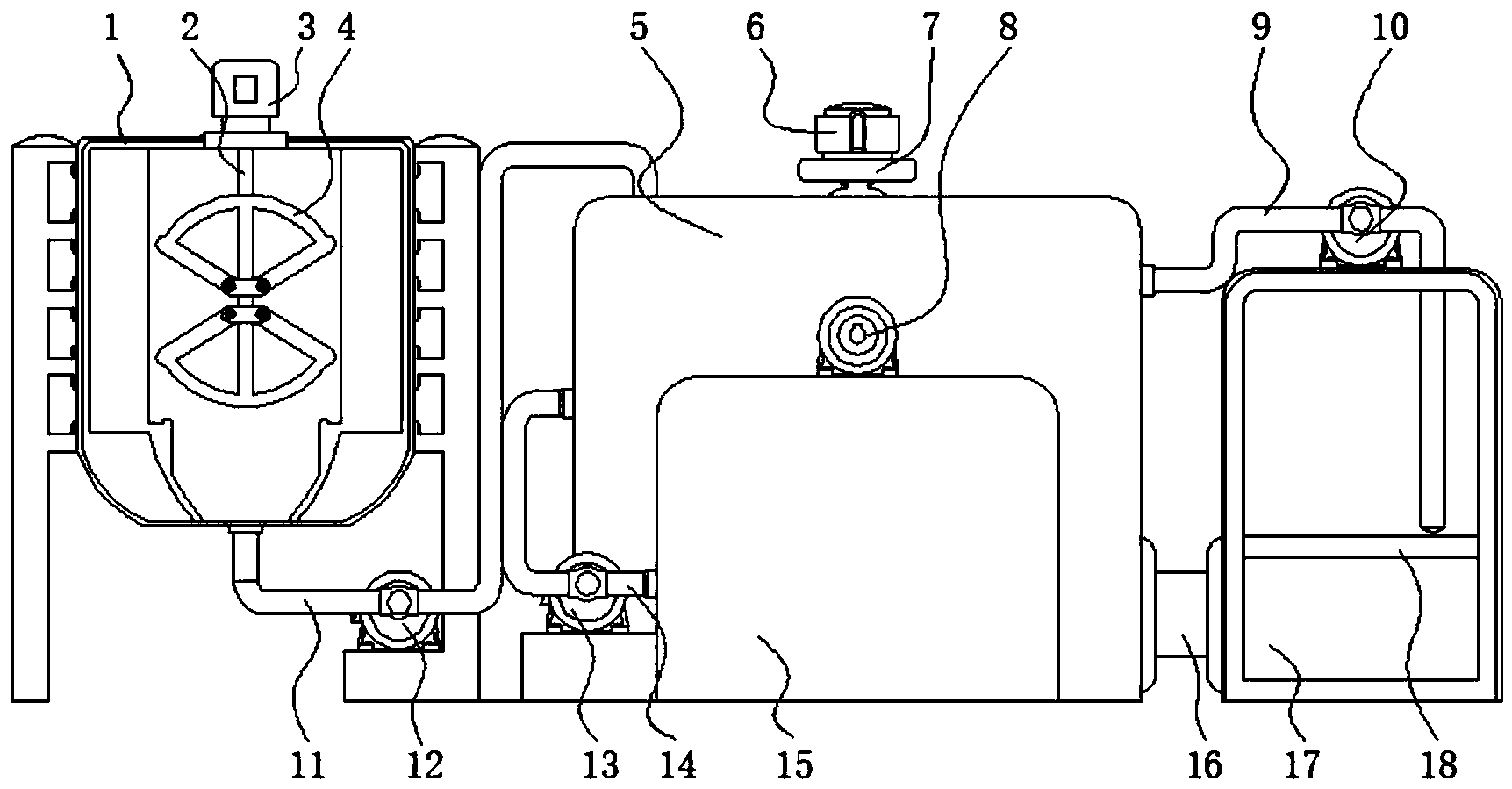

1.一种生化污水处理池的污水回收输送装置，包括搅拌桶(1)、第二水管(11)和粗滤网(18)，其特征在于：所述搅拌桶(1)的上方安装有搅拌电机(3)，且搅拌电机(3)的下方安装有搅拌轴(2)，所述第二水管(11)的右侧安装有沉淀池(5)，且第二水管(11)位于搅拌桶(1)的下方，所述沉淀池(5)的前端安装有第三水管(14)，且第三水管(14)的中部连接有第四水泵(13)，所述第三水管(14)的右侧安装有消毒池(15)，且消毒池(15)的上方安装有第四水管(29)，所述第四水管(29)的中部安装有第一水泵(8)，所述沉淀池(5)的上方安装有固定横杆(7)，所述沉淀池(5)的右侧安装有导污管(16)，且导污管(16)的右侧安装有储污室(17)，所述粗滤网(18)的上方安装有第一水管(9)，且粗滤网(18)位于储污室(17)的内部，所述第一水管(9)的中部安装有第二水泵(10)。
2.根据权利要求1所述的一种生化污水处理池的污水回收输送装置，其特征在于：所述搅拌桶(1)的水平中心线垂直于搅拌轴(2)，且搅拌臂(4)之间关于搅拌轴(2)的竖直中心线对称分布。
3.根据权利要求1所述的一种生化污水处理池的污水回收输送装置，其特征在于：所述搅拌桶(1)通过第二水管(11)和第三水泵(12)之间的配合与导水杆(23)构成连通结构，且喷嘴(24)和后挡片(36)之间均沿导水杆(23)的中轴线方向均匀分布。
4.根据权利要求1所述的一种生化污水 处理池的污水回收输送装置，其特征在于：所述固定横杆(7)通过锁紧螺杆(19)与沉淀池(5)之间构成可拆卸结构，且调节电机(6)通过轴套(22)、内齿轮(30)和主动齿轮(31)三者之间的配合与导水杆(23)构成啮合传动，并且轴套(22)通过固定横杆(7)构成一体式结构。
5.根据权利要求1所述的一种生化污水处理池的污水回收输送装置，其特征在于：所述沉淀池(5)通过第四水泵(13)与第三水管(14)之间的配合与消毒池(15)构成连通结构，且消毒池(15)的竖直中心线分别垂直于第三水管(14)和第四水管(29)的中轴线。
6.根据权利要求1所述的一种生化污水处理池的污水回收输送装置，其特征在于：所述第一水管(9)贯穿于储污室(17)的上方边缘，且第一水管(9)的水平中心线平行于粗滤网(18)。
7.根据权利要求1所述的一种生化污水处理池的污水回收输送装置，其特征在于：所述导污管(16)、环氧树脂涂层(32)、耐磨不锈钢层(33)和聚四氟乙烯层(34)四者之间的水平中心线相互重合，且环氧树脂涂层(32)包裹于耐磨不锈钢层(33)的外部。
8.根据权利要求1所述的一种生化污水处理池的污水回收输送装置，其特征在于：所述沉淀池(5)通过限位槽(20)构成一体式结构，且限位槽(20)的内部宽度大于滚轮(21)的外部宽度，并且滚轮(21)、带动电机(26)、支架(27)和清扫帚(28)、四者之间均关于轴臂(25)的竖直中心线对称分布。
9.根据权利要求3所述的一种生化污水处理池的污水回收输送装置，其特征在于：所述后挡片(36)平行于前挡片(35)的水平中心线，且漏孔(37)沿后挡片(36)的四周均匀分布。
说明书
一种生化污水处理池的污水回收输送装置
技术领域
本发明涉及污水回收输送装置技术领域，具体为一种生化污水处理池的污水回收输送装置。
背景技术
人类生产活动造成的水体污染中，工业引起的水体污染最严重，如工业废水，它含污染物多，成分复杂，不仅在水中不易净化，而且处理也比较困难，业废水，是工业污染引起水体污染的最重要的原因，它占工业排出的污染物的大部分，工业废水所含的污染物因工厂种类不同而千差万别，即使是同类工厂，生产过程不同，其所含污染物的质和量也不一样，工业除了排出的废水直接注入水体引起污染外，固体废物和废气也会污染水体。
在中国发明专利申请公开说明书CN105174608A中公开的污水处理污泥回收系统，该污水处理污泥回收系统，虽然，解决了管道阻塞、降低运行成本，但是，该污水处理污泥回收系统，不能很好的对沉淀池所需的添加剂进行提前混合搅拌，不能很好的减少装置的冲洗结构，不能很好的控制喷嘴出水压力，不能很好的提高管道的耐磨和耐腐蚀的性能，不能很好的对清洗沉淀池的污水进行回收，不能很好的对污水进行杀菌消毒。
发明内容
针对现有技术的不足，本发明提供了一种生化污水处理池的污水回收输送装置，解决了上述背景技术中提出的不能很好的对沉淀池所需的添加剂进行提前混合搅拌，不能很好的减少装置的冲洗结构，不能很好的控制喷嘴出水压力，不能很好的提高管道的耐磨和耐腐蚀的性能，不能很好的对清洗沉淀池的污水进行回收，不能很好的对污水进行杀菌消毒的问题。
为实现以上目的，本发明通过以下技术方案予以实现：一种生化污水处理池的污水回收输送装置，包括搅拌桶、第二水管和粗滤网，所述搅拌桶的上方安装有搅拌电机，且搅拌电机的下方安装有搅拌轴，所述第二水管的右侧安装有沉淀池，且第二水管位于搅拌桶的下方，所述沉淀池的前端安装有第三水管，且第三水管的中部连接有第四水泵，所述第三水管的右侧安装有消毒池，且消毒池的上方安装有第四水管，所述第四水管的中部安装有第一水泵，所述沉淀池的上方安装有固定横杆，所述沉淀池的右侧安装有导污管，且导污管的右侧安装有储污室，所述粗滤网的上方安装有第一水管，且粗滤网位于储污室的内部，所述第一水管的中部安装有第二水泵。
可选的，所述搅拌桶的水平中心线垂直于搅拌轴，且搅拌臂之间关于搅拌轴的竖直中心线对称分布。
可选的，所述搅拌桶通过第二水管和第三水泵之间的配合与导水杆构成连通结构，且喷嘴和后挡片之间均沿导水杆的中轴线方向均匀分布。
可选的，所述固定横杆通过锁紧螺杆与沉淀池之间构成可拆卸结构，且调节电机通过轴套、内齿轮和主动齿轮三者之间的配合与导水杆构成啮合传动，并且轴套通过固定横杆构成一体式结构。
可选的，所述沉淀池通过第四水泵与第三水管之间的配合与消毒池构成连通结构，且消毒池的竖直中心线分别垂直于第三水管和第四水管的中轴线。
可选的，所述第一水管贯穿于储污室的上方边缘，且第一水管的水平中心线平行于粗滤网。
可选的，所述导污管、环氧树脂涂层、耐磨不锈钢层和聚四氟乙烯层四者之间的水平中心线相互重合，且环氧树脂涂层包裹于耐磨不锈钢层的外部。
可选的，所述沉淀池通过限位槽构成一体式结构，且限位槽的内部宽度大于滚轮的外部宽度，并且滚轮、带动电机、支架和清扫帚、四者之间均关于轴臂的竖直中心线对称分布。
可选的，所述后挡片平行于前挡片的水平中心线，且漏孔沿后挡片的四周均匀分布。
本发明提供了一种生化污水处理池的污水回收输送装置，具备以下有益效果：
1、该生化污水处理池的污水回收输送装置，通过搅拌桶为沉淀池需要添加的添加剂提供放置空间，通过搅拌电机、搅拌轴和搅拌臂三者之间的配合能够有效的对添加剂进行混合，使药剂能够充分混合，而多个搅拌臂能够有效的增大搅拌臂与添加剂之间的接触面积，提高搅拌电机的做功效率，通过锁紧螺杆能够有效的将固定横杆与沉淀池之间进行固定，防止调节电机工作时固定横杆移动，为调节电机提供一个稳定的支持结构，通过轴套、内齿轮和主动齿轮三者之间的配合能够有效的提高调节电机的动力传递效率，降低调节电机工作时做功部件之间的机械磨损，保证调节电机通过轴套、内齿轮和主动齿轮三者之间的配合能够稳定持续的带动导水杆转动，从而能够有效的控制喷嘴的转动角度，增大喷嘴的喷射面积，沉淀池对污水的做功效率。
2、该生化污水处理池的污水回收输送装置，当搅拌桶内部的添加剂混合均匀后，通过第二水管和第三水泵之间的配合能够有效的将混合均匀的添加剂导入导水杆的内部，导水杆通过第三水泵产生的压力将混合均匀的添加剂供给喷嘴，喷嘴将混合均匀的添加剂对沉淀池内部的污水进行混合，使沉淀池污水中大颗粒的杂质与污水进行吸附，从而静止到沉淀池的底部进行集中处理，通过后挡片和前挡片之间的配合能够有效的控制漏孔所能允许通过水流的速度，进而能够有效的改变喷嘴水流的压力，当喷嘴的水流压力大时，通过喷嘴可以对沉淀池的内部进行冲洗，所产生的污水导入储污室的内部，通过第一水管和第二水泵之间的配合能够有效的对清洗的水流进行循环利用。
3.该生化污水处理池的污水回收输送装置，通过带动电机、滚轮、轴臂和支架四者之间的配合能够有效的带动清扫帚沿限位槽的水平中心线方向移动，对沉淀池内部堆积的泥垢沿沉淀池的水平中心线方向推出，防止泥垢堆积过多，堵塞导污管的内部，同时便于对沉淀池的内部进行快速清洗，限位槽能够有效的控制清扫帚的移动方向，通过第四水泵与第三水管之间的配合能够有效的将沉淀池内部的上方的水流导入消毒池的内部，通过消毒池对水流进行二次消毒处理，而消毒池的内部产生的污水集中在消毒池的底部，通过第一水泵和第四水管之间的配合将污水导入沉淀池的内部进行再次处理，从而使污水达到需要的处理效果，提高装置的做功效率。
4.该生化污水处理池的污水回收输送装置，通过耐磨不锈钢层可以耐空气、蒸汽、水等弱腐蚀介质的侵蚀，延缓导污管的锈蚀时间，减轻导污管的组成连接部件之间的机械磨损，通过环氧树脂涂层能够有效的为导污管提供良好的耐腐蚀性能、耐碱性以及耐磨性，使漆膜具有良好的弹性和硬度，收缩率较低，而环氧树脂涂层具有良好的物理形态，可以防止导污管外部漆面变形，通过聚四氟乙烯层能够有效的提高导污管的化学稳定性、耐腐蚀性、密封性、高润滑不粘性、电绝缘性和良好的抗老化耐力。
5.该生化污水处理池的污水回收输送装置，通过第一水管和第二水泵之间的配合能够有效的将储污室内部产生的污水导入沉淀池的内部进行循环处理，提高装置对污水的做功精度，通过储污室能够有效的将污泥进行收集，便于使用者对污泥进行集中处理，提供装置对做功效率，通过粗滤网能够有效的防止污泥重新导入沉淀池的内部，减少污泥对装置做功效率的影响。
