申请日2018.05.15
公开(公告)日2018.12.18
IPC分类号D06F39/08
摘要
本实用新型公开了一种洗衣机废水逐级分类过滤循环使用装置，包括水箱，水箱的内部通过隔板分别设置有第一储水腔、第二储水腔和第三储水腔，第一储水腔、第二储水腔和第三储水腔的内底壁均固定安装有潜水泵，潜水泵的出水端固定连通有出水管，出水管的顶部贯穿并延伸至水箱的上表面，第一储水腔、第二储水腔和第三储水腔的内底壁均固定连通有污水排水管。该洗衣机废水逐级分类过滤循环使用装置，通过设置第一启动开关、第二启动开关和第三启动开关分别与第一分级电磁换向阀、第二分级电磁换向阀和第三分级电磁换向阀电连接，达到了对洗衣机内的污水进行逐级存储的效果，从而具有分逐级存储供循环利用的特点。
翻译权利要求书

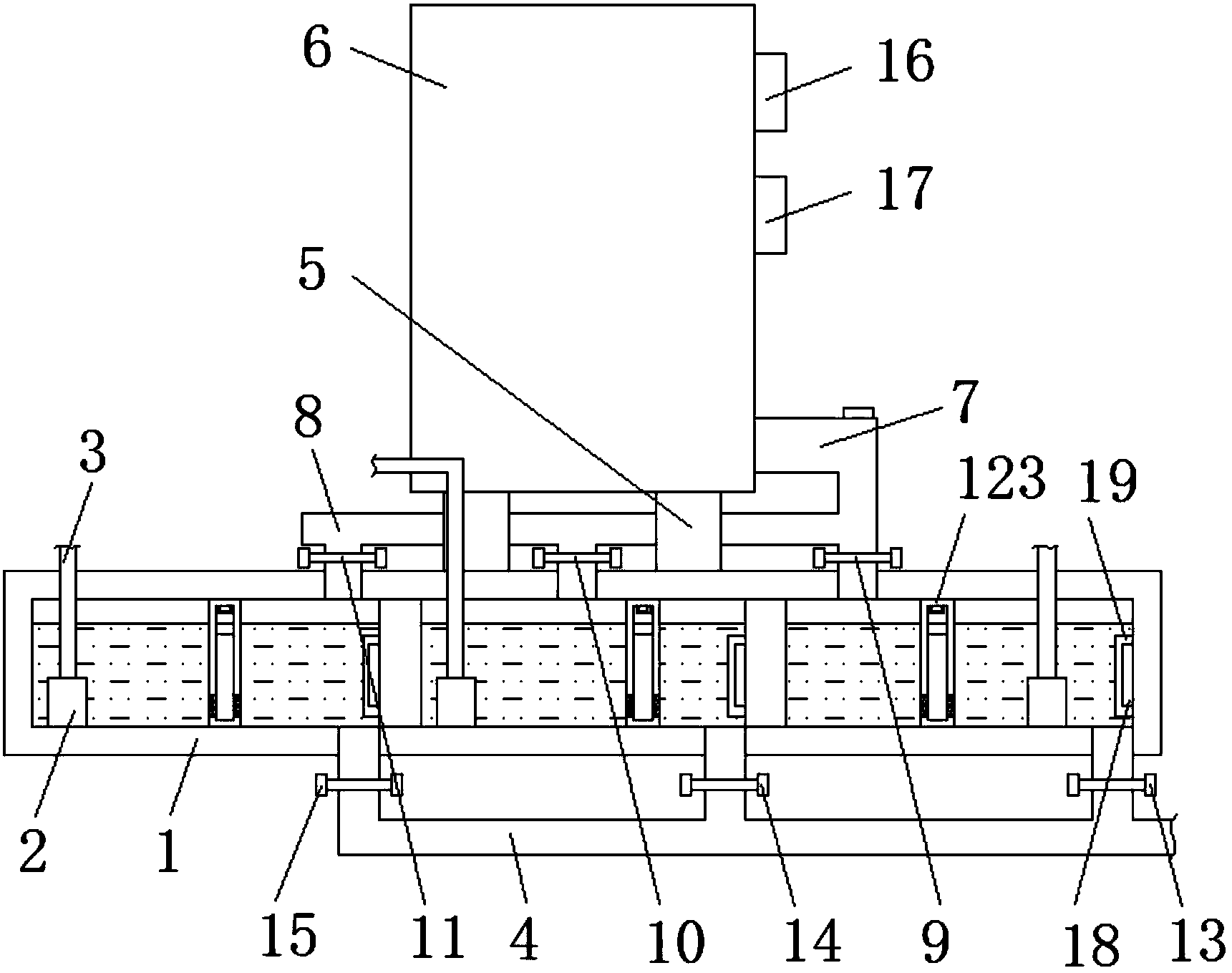

1.一种洗衣机废水逐级分类过滤循环使用装置，包括水箱(1)，其特征在于：所述水箱(1)的内部通过隔板分别设置有第一储水腔、第二储水腔和第三储水腔，所述第一储水腔、第二储水腔和第三储水腔的内底壁均固定安装有潜水泵(2)，所述潜水泵(2)的出水端固定连通有出水管(3)，所述出水管(3)的顶部贯穿并延伸至水箱(1)的上表面，所述第一储水腔、第二储水腔和第三储水腔的内底壁均固定连通有污水排水管(4);
所述水箱(1)的上表面固定连接有支撑脚(5)，所述支撑脚(5)的上表面固定安装有洗衣机(6)，所述洗衣机(6)包括导水管(7)，所述导水管(7)的一端内壁固定连通有分布管(8)，所述分布管(8)的内底壁分别与第一储水腔、第二储水腔和第三储水腔的内顶壁固定连通，所述分布管(8)靠近第一储水腔、第二储水腔和第三储水腔的表面分别固定安装有第一分级电磁换向阀(9)、第二分级电磁换向阀(10)和第三分级电磁换向阀(11)，所述第一储水腔、第二储水腔和第三储水腔的内部均设置有电控装置，所述电控装置包括第一启动开关(12)、第二启动开关(121)和第三启动开关(122)，所述第一启动开关(12)、第二启动开关(121)和第三启动开关(122)分别与第一分级电磁换向阀(9)、第二分级电磁换向阀(10)和第三分级电磁换向阀(11)电连接。
2.根据权利要求1所述的洗衣机废水逐级分类过滤循环使用装置，其特征在于：三个所述污水排水管(4)的表面分别固定安装有第一排污电磁换向阀(13)、第二排污电磁换向阀(14)和第三排污电磁换向阀(15)。
3.根据权利要求2所述的洗衣机废水逐级分类过滤循环使用装置，其特征在于：所述洗衣机(6)的表面分别固定安装有排污开关(16)和延时开关(17)，所述排污开关(16)与延时开关(17)电连接，所述延时开关(17)分别与第一排污电磁换向阀(13)、第二排污电磁换向阀(14)和第三排污电磁换向阀(15)电连接。
4.根据权利要求1所述的洗衣机废水逐级分类过滤循环使用装置，其特征在于：所述第一储水腔、第二储水腔和第三储水腔的内侧壁均固定安装有紫外线杀菌灯(18)，所述紫外线杀菌灯(18)的外表面固定套接有透明防护罩(19)，三个所述透明防护罩(19)的表面分别与第一储水腔、第二储水腔和第三储水腔的内侧壁固定连接。
5.根据权利要求1所述的洗衣机废水逐级分类过滤循环使用装置，其特征在于：所述电控装置包括电控管(123)，三个所述电控管(123)的内顶壁分别与第一启动开关(12)、第二启动开关(121)和第三启动开关(122)的表面固定安装。
6.根据权利要求5所述的洗衣机废水逐级分类过滤循环使用装置，其特征在于：所述第一启动开关(12)、第二启动开关(121)和第三启动开关(122)的外表面均固定套接有防水薄膜(124)，所述防水薄膜(124)与电控管(123)的内顶壁固定连接。
7.根据权利要求6所述的洗衣机废水逐级分类过滤循环使用装置，其特征在于：所述电控管(123)的内底侧壁开设有进水孔(125)，所述电控管(123)的内侧壁滑动连接有浮力盘(126)，所述浮力盘(126)的浮力分别大于第一启动开关(12)、第二启动开关(121)和第三启动开关(122)的启动按动力。
8.根据权利要求1所述的洗衣机废水逐级分类过滤循环使用装置，其特征在于：所述分布管(8)的内顶壁螺纹连接有螺杆(20)，所述螺杆(20)的表面固定连接有密封皮垫(21)。
9.根据权利要求8所述的洗衣机废水逐级分类过滤循环使用装置，其特征在于：所述螺杆(20)的下表面延伸至分布管(8)的内部，所述螺杆(20)的下表面固定连接有连杆(22)，所述连杆(22)的底端固定连接有过滤网(23)，所述过滤网(23)的外表面与分布管(8)的内壁滑动插接。
说明书
一种洗衣机废水逐级分类过滤循环使用装置
技术领域
本实用新型涉及洗衣机技术领域，更具体地说，它涉及一种洗衣机废水逐级分类过滤循环使用装置。
背景技术
洗衣机是利用电能产生机械作用来洗涤衣物的清洁电器，按其额定洗涤容量分为家用和集体用两类。
目前洗衣机在使用时大多数都分为三次洗衣，目的在于能够清洗的更干净，这使得每次洗衣服的水污染度不一样，但如果将三次清洗的水全部混在一块，将不利于洗衣机水的循环使用。
实用新型内容
针对现有技术存在的不足，本实用新型的目的在于提供一种洗衣机废水逐级分类过滤循环使用装置，其具有分逐级存储供循环利用的特点。
为实现上述目的，本实用新型提供了如下技术方案：
一种洗衣机废水逐级分类过滤循环使用装置，包括水箱，水箱的内部通过隔板分别设置有第一储水腔、第二储水腔和第三储水腔，第一储水腔、第二储水腔和第三储水腔的内底壁均固定安装有潜水泵，潜水泵的出水端固定连通有出水管，出水管的顶部贯穿并延伸至水箱的上表面，第一储水腔、第二储水腔和第三储水腔的内底壁均固定连通有污水排水管。
水箱的上表面固定连接有支撑脚，支撑脚的上表面固定安装有洗衣机，洗衣机包括导水管，导水管的一端内壁固定连通有分布管，分布管的内底壁分别与第一储水腔、第二储水腔和第三储水腔的内顶壁固定连通，分布管靠近第一储水腔、第二储水腔和第三储水腔的表面分别固定安装有第一分级电磁换向阀、第二分级电磁换向阀和第三分级电磁换向阀，第一储水腔、第二储水腔和第三储水腔的内部均设置有电控装置，电控装置包括第一启动开关、第二启动开关和第三启动开关，第一启动开关、第二启动开关和第三启动开关分别与第一分级电磁换向阀、第二分级电磁换向阀和第三分级电磁换向阀电连接。
通过采用上述技术方案，
进一步地，三个污水排水管的表面分别固定安装有第一排污电磁换向阀、第二排污电磁换向阀和第三排污电磁换向阀。
通过采用上述技术方案，
进一步地，洗衣机的表面分别固定安装有排污开关和延时开关，排污开关与延时开关电连接，延时开关分别与第一排污电磁换向阀、第二排污电磁换向阀和第三排污电磁换向阀电连接。
通过采用上述技术方案，
进一步地，第一储水腔、第二储水腔和第三储水腔的内侧壁均固定安装有紫外线杀菌灯，紫外线杀菌灯的外表面固定套接有透明防护罩，三个透明防护罩的表面分别与第一储水腔、第二储水腔和第三储水腔的内侧壁固定连接。
通过采用上述技术方案，
进一步地，电控装置包括电控管，三个电控管的内顶壁分别与第一启动开关、第二启动开关和第三启动开关的表面固定安装。
通过采用上述技术方案，
进一步地，第一启动开关、第二启动开关和第三启动开关的外表面均固定套接有防水薄膜，防水薄膜与电控管的内顶壁固定连接。
通过采用上述技术方案，
进一步地，电控管的内底侧壁开设有进水孔，电控管的内侧壁滑动连接有浮力盘，浮力盘的浮力分别大于第一启动开关、第二启动开关和第三启动开关的启动按动力。
通过采用上述技术方案，
进一步地，分布管的内顶壁螺纹连接有螺杆，螺杆的表面固定连接有密封皮垫。
通过采用上述技术方案，
进一步地，螺杆的下表面延伸至分布管的内部，螺杆的下表面固定连接有连杆，连杆的底端固定连接有过滤网，过滤网的外表面与分布管的内壁滑动插接。
综上所述，本实用新型具有以下有益效果：
1、通过设置第一启动开关、第二启动开关和第三启动开关分别与第一分级电磁换向阀、第二分级电磁换向阀和第三分级电磁换向阀电连接，达到了对洗衣机内的污水进行逐级存储的效果，连接电源，当第一次污水导出后，经过过滤网过滤后，进入到第一储水腔，第一储水腔内的浮力盘根据水位浮起，顶起第一启动开关，形成回路，发出电信号控制第一分级电磁换向阀启动关闭，同时接通第二启动开关的电源，清洗的污水进入到第二储水腔，当第二储水腔内的浮力盘根据水位浮起，顶起第二启动开关，形成回路，发出电信号控制第二分级电磁换向阀启动关闭，同时接通第三启动开关的电源，清洗的污水进入到第三储水腔，最后达到分逐级将污水回收，从而具有分逐级存储供循环利用的特点。
