申请日2018.08.06
公开(公告)日2018.12.21
IPC分类号B08B15/00
摘要
本发明公开了一种用于污泥压榨车间的臭气吸除工艺，其特征在于：包括以下步骤：隔离臭气源，所述隔离臭气源的步骤为采用罩体来罩住污泥压榨机;吸走臭气，所述吸走臭气的步骤为采用排气管来吸走罩体内的臭气，其中，所述排气管上安装有排气泵，所述排气管的一端为臭气吸入端，另一端为臭气排除端，所述臭气吸入端与所述罩体内空间密封连通，所述臭气排除端用于将臭气输出至污泥压榨车间外部。本发明的用于污泥压榨车间的臭气吸除工艺具有工艺简单，易于在污泥压榨车间内实施采用，降低臭气对人体的危害，能够有效控制污泥压榨车间内臭气量的优点，适合在本该领域推广使用。
权利要求书
1.用于污泥压榨车间的臭气吸除工艺，其特征在于：包括以下步骤：
隔离臭气源，所述隔离臭气源的步骤为采用罩体来罩住污泥压榨机;
吸走臭气，所述吸走臭气的步骤为采用排气管来吸走罩体内的臭气，其中，所述排气管上安装有排气泵，所述排气管的一端为臭气吸入端，另一端为臭气排除端，所述臭气吸入端与所述罩体内空间密封连通，所述臭气排除端用于将臭气输出至污泥压榨车间外部。

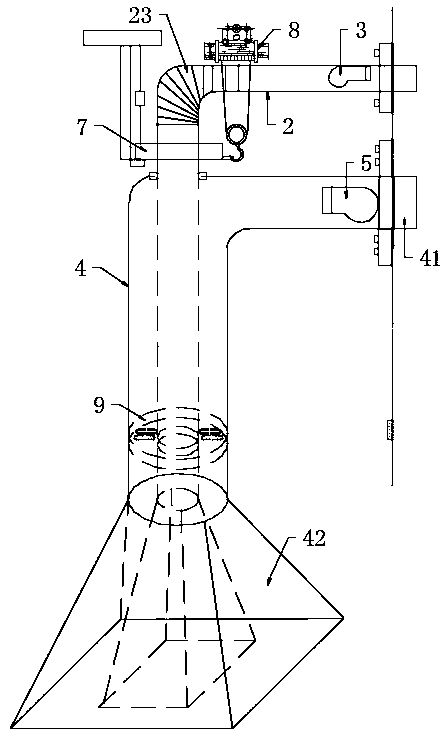

2.根据权利要求1所述的用于污泥压榨车间的臭气吸除工艺，其特征在于：所述罩体包括送风管、送风泵、排气管和排气泵;
所述送风管的一端为内部安装有所述送风泵的空气吸入端，另一端为空气送出端，所述空气吸入端与污泥压榨车间外的大气连通，所述空气送出端位于污泥压榨车间内且悬固于所述污泥压榨机的上方处，所述空气送出端整体呈倒置的漏斗状;
所述排气管的下端为臭气吸入端，所述臭气吸入端整体呈倒置的漏斗状，且排风管的臭气吸入端整体位于送风管的空气送出端的内部，排气管的臭气吸入端的外侧面与送风管的空气送出端的内侧面之间间隔开并形成送风用缝隙，经所述送风用缝隙射出的空气能够围成包围住污泥压榨机的空气幕;
所述排气管的上段密封贯穿所述送风管上段的管壁，且所述排气管的上段安装有所述排气泵，所述排气管的上端为臭气排除端。
3.根据权利要求2所述的用于污泥压榨车间的臭气吸除工艺，其特征在于：处在排气管的臭气吸入端的外侧面与送风管的空气送出端的内侧面之间的任意一处的送风用缝隙的宽度均相等。
4.根据权利要求2所述的用于污泥压榨车间的臭气吸除工艺，其特征在于：所述排气管的上段与下段之间采用软连接管密封连通;所述排气管上位于所述软连接管下方与所述送风管外部之间的管段整体可竖向升降的固定安装在升降机构上。
5.根据权利要求4所述的用于污泥压榨车间的臭气吸除工艺，其特征在于：所述升降机构包括连接杆和升降葫芦;
所述连接杆固定在所述排气管上位于所述软连接管下方与所述送风管外部之间的管段上，所述连接杆上具有吊环;
所述升降葫芦通过支架固定安装在所述软连接管的上方位置处，所述升降葫芦的吊钩钩住所述吊环。
6.根据权利要求2所述的用于污泥压榨车间的臭气吸除工艺，其特征在于：所述罩体还包括旋流生成件，所述旋流生成件整体为呈圆环状，所述旋流生成件套接固定在所述排气管上位于所述送风管内部以及臭气吸入端上方的管段外部;
所述旋流生成件的上下端面之间斜向贯穿设置有的通风孔，所述通风孔的斜向贯穿方向与套装在所述排气管上管段的轴心线之间错开，且所述通风孔为满布设置于所述旋流生成件的上下端面并在圆周方向上均匀间隔设置的多个;
所述旋流生成件内侧面和外侧面设置有密封槽，所述密封槽内套设有O型密封圈。
说明书
用于污泥压榨车间的臭气吸除工艺
技术领域
本发明属于污水处理工艺领域，具体涉及一种用于污泥压榨车间的臭气吸除工艺。
背景技术
污水处理是为了使得污水达到排入某一水体或再次使用的水质要求。然而，在污水处理的各个处理环节还会产生多种臭气(例如，硫化氢、氨等无机气体以及胺类、硫醇、有机硫化物、粪臭素、吲哚等有机气体(MVOC微生物挥发性有机化合物))，这些臭气不仅易腐蚀设备(酸性的硫化氢气体)，更为严重是会污染空气，危害人体的健康。
目前，污水处理厂已引入了一些吸除臭气的解决办法，例如，公告号为CN204251466U的专利即公开了一种“污水处理厂臭气净化与曝气联合系统”，该“污水处理厂臭气净化与曝气联合系统”包括：粗格栅井、废气罩、进水泵房、泵房排风机、细格栅沉砂池、好氧曝气池、过滤器、鼓风机、抽风机、废气生物过滤器、活性炭吸附器、沉砂池排风机;所述粗格栅井、细格栅沉砂池和好氧曝气池的上部均设置有废气罩;所述过滤器的出口与鼓风机进口连接，鼓风机出口通过管道与好氧曝气池底部的曝气头连接;所述好氧曝气池上部的废气罩通过管道依次与抽风机、废气生物过滤器及活性炭吸附器连接;所述生物过滤器内设置有生物填料。
但是，上述“污水处理厂臭气净化与曝气联合系统”仍存在的不足是：
对于整个污水处理厂的臭气吸除不彻底，致使部分处理车间仍存有臭气，理由是：污水处理厂除开上述“粗格栅井”、“细格栅沉砂池”、“好氧曝气池”外，还包括有污泥压榨车间，污泥压榨车间采用污泥压榨机来对污泥进行脱水处理，以便脱水处理后的污泥能够被再利用(农用或沤肥)。然而，含水污泥仍具有臭气，致使污泥压榨机使用过程中仍会发出臭气，危害进出污泥压榨车间的人员健康。
基于此，申请人考虑设计一种易于实施，能够有效吸除臭气的用于污泥压榨车间的臭气吸除工艺。
发明内容
针对上述现有技术的不足，本发明所要解决的技术问题是：如何提供一种易于实施，能够有效吸除臭气的用于污泥压榨车间的臭气吸除工艺。
为了解决上述技术问题，本发明采用了如下的技术方案：
用于污泥压榨车间的臭气吸除工艺，其特征在于：包括以下步骤：
隔离臭气源，所述隔离臭气源的步骤为采用罩体来罩住污泥压榨机;
吸走臭气，所述吸走臭气的步骤为采用排气管来吸走罩体内的臭气，其中，所述排气管上安装有排气泵，所述排气管的一端为臭气吸入端，另一端为臭气排除端，所述臭气吸入端与所述罩体内空间密封连通，所述臭气排除端用于将臭气输出至污泥压榨车间外部。
实施时，所述臭气排除端与输送管道(图中未示出)连通，输送管道将臭气输送至臭气净化处理处，该臭气净化处理处的构造为现有技术，具体可参见现有技术中公告号为CN204251466U的专利即公开了一种“污水处理厂臭气净化与曝气联合系统”中的“废气生物过滤器”和“活性炭吸附器”，在此不作赘述。
同现有技术相比较，本发明的用于污泥压榨车间的臭气吸除工艺的优点是：
1、将污泥压榨车间内的臭气源(污泥压榨机)单独隔离起来，防止污泥压榨机处理过程中的臭气外溢至整个污泥压榨车间，降低臭气对人体的危害。
2、吸走臭气，降低隔离起来空间内的臭气量，起到吸除臭气并有效控制污泥压榨车间的臭气量的效果。
3、工艺简单，易于在污泥压榨车间内实施采用。
