申请日2017.08.28
公开(公告)日2018.06.08
IPC分类号C02F1/00
摘要
本实用新型公开了一种工业污水冷却重结晶回收装置，包括支撑安装模块，螺旋冷却结晶模块和结晶过滤卸料模块，所述支撑安装模块包括支撑安装板，支撑安装板的左右两端对称设置有支撑柱，支撑安装板上端竖直设置有结晶安装筒，螺旋冷却结晶模块安装在结晶安装筒内，所述螺旋冷却结晶模块包括螺旋镶嵌设置结晶安装筒内的螺旋冷却管，结晶过滤卸料模块镶嵌设置在支撑安装板内，所述结晶过滤卸料模块包括安装在结晶安装筒下端镶嵌设置在支撑安装板上端的变径收集槽，本实用新型具有结构新颖紧凑，冷却结晶效率高，结晶过程连贯，取结晶快捷方便等优点。
权利要求书

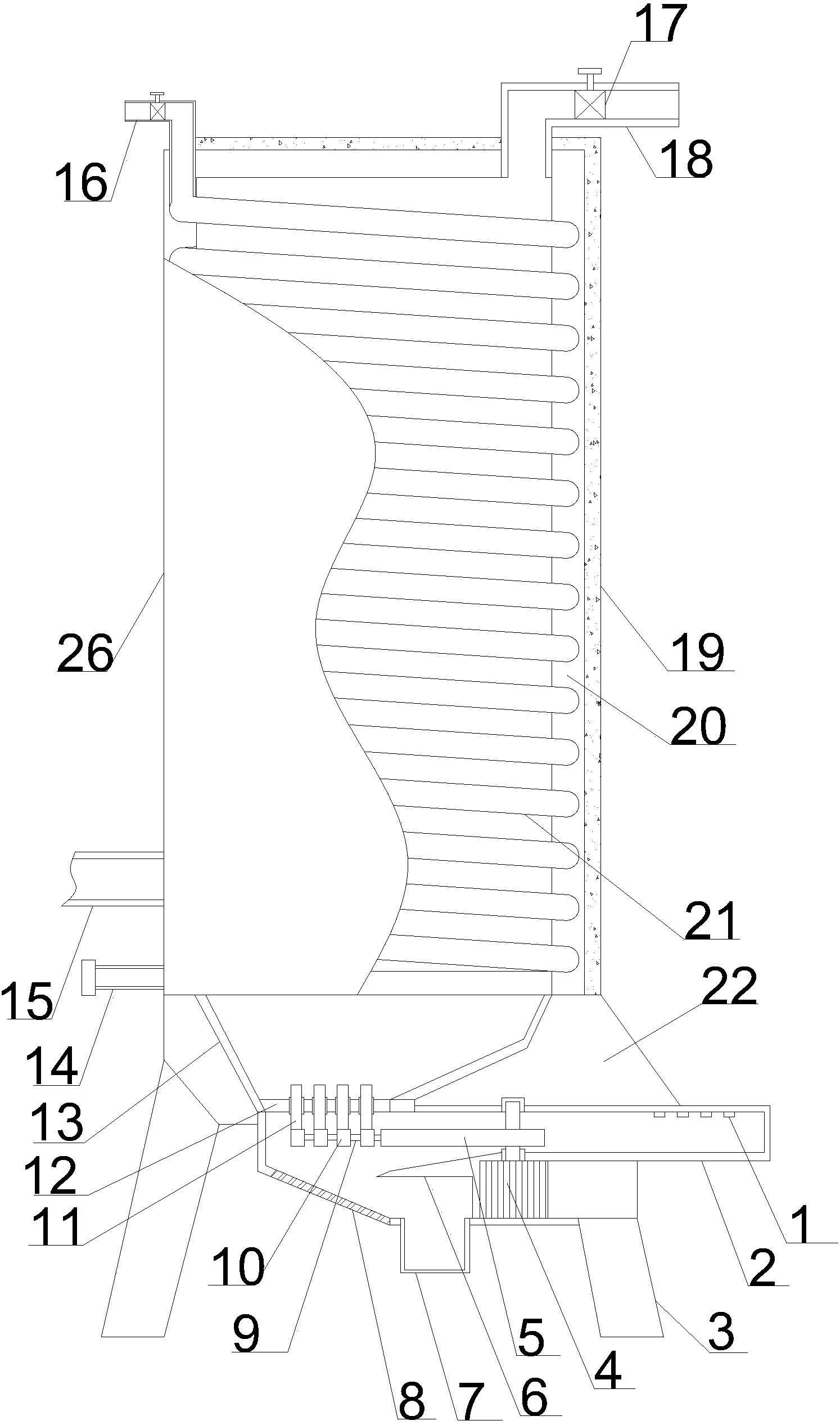

1.工业污水冷却重结晶回收装置，包括支撑安装模块，螺旋冷却结晶模块和结晶过滤卸料模块，其特征在于，所述支撑安装模块包括支撑安装板(22)，支撑安装板(22)的左右两端对称设置有支撑柱(3)，支撑安装板(22)上端竖直设置有结晶安装筒(26)，螺旋冷却结晶模块安装在结晶安装筒(26)内，所述螺旋冷却结晶模块包括螺旋镶嵌设置结晶安装筒(26)内的螺旋冷却管(21)，螺旋冷却管(21)的外侧包裹设置有覆盖在结晶安装筒(26)的内壁的均温板(20)，均温板(20)的外侧覆盖设置有保温绝热层(19)，结晶安装筒(26)的左下角向左设置有与螺旋冷却管(21)下端连接的进水管(14)，进水管(14)上方的结晶安装筒(26)上设置有向内伸入结晶安装筒(26)的污水进料管(15)，螺旋冷却管(21)左上角设置有连接螺旋冷却管(21)上端的出水管(16)，结晶安装筒(26)左上角向右上伸出设置有污水导料管(18)，出水管(16)与污水 导料管(18)上均镶嵌设置有电磁阀(17)，结晶过滤卸料模块镶嵌设置在支撑安装板(22)内，所述结晶过滤卸料模块包括安装在结晶安装筒(26)下端镶嵌设置在支撑安装板(22)上端的变径收集槽(13)，变径收集槽(13)的右下方配合支撑安装板(22)安装有卸料动力传动结构，所述卸料动力传动结构包括设置在支撑安装板(22)下端的传动保护罩(2)，传动保护罩(2)内部的中间位置安装有主动电机(4)，主动电机(4)的上端通过转轴安装有卸料杆(5)，卸料杆(5)的另一端设置有旋转转轴(9)，旋转转轴(9)等间距设置有复位安装筒(10)，复位安装筒(10)配合旋转转轴(9)设置有复位弹簧圈(23)，复位安装筒(10)的上端安装有卸料柱(11)，卸料柱(11)的前侧等距离设置有晶体取出槽(24)，传动保护罩(2)的上端内壁配合卸料柱(11)设置有限位滑动导槽(1)，变径收集槽(13)的下端配合卸料柱(11)设置有结晶卸料板(12)，结晶卸料板(12)对应卸料柱(11)设置有受力启闭橡胶塞(25)，结晶卸料板(12)正下方的传动保护罩(2)上设置有过滤筛板(8)，过滤筛板(8)的右下角安装有结晶收集槽(7)。
2.根据权利要求1所述的一种工业污水冷却重结晶回收装置，其特征在于，所述保温绝热层(19)为填充型塑料泡沫材料制成。
3.根据权利要求1所述的一种工业污水冷却重结晶回收装置，其特征在于，所述进水管(14)的左端设置有密封连接套。
4.根据权利要求1所述的一种工业污水冷却重结晶回收装置，其特征在于，所述主动电机(4)左上角安装有挡料保护板(6)。
5.根据权利要求1所述的一种工业污水冷却重结晶回收装置，其特征在于，所述结晶收集槽(7)内配合设置有可拆卸收集盒。
说明书
工业污水冷却重结晶回收装置
技术领域
本实用新型涉及一种工业污水处理装置，具体是一种工业污水冷却重结晶回收装置。
背景技术
工业污水中有许多可再利用的无机盐，其中包含了许多珍贵元素，但是传统的工业污水重结晶装置由于设计不完善，造成结晶量少，结晶速度慢。元件老化严重，取结晶困难等，严重制约了其发展和利用。
为了解决上述问题，提出本实用新型，避免了直接注入冷水进行降温结晶，造成工业污水的浓度降低，结晶效率下降，且避免了传统的冷却管直接接触工业污水，造成管材表面结晶，造成冷却效果下降的问题，解决了传统的工业污水处理装置，由于采集结晶需要倾倒过滤，或者捞取结晶，造成结晶进程被打破，程序紊乱，进行少溢液取结晶操作，使得本实用新型具有结构新颖紧凑，冷却结晶效率高，结晶过程连贯，取结晶快捷方便等优点。
实用新型内容
本实用新型的目的在于提供一种工业污水冷却重结晶回收装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种工业污水冷却重结晶回收装置，包括支撑安装模块，螺旋冷却结晶模块和结晶过滤卸料模块，所述支撑安装模块包括支撑安装板，支撑安装板的左右两端对称设置有支撑柱，支撑安装板上端竖直设置有结晶安装筒，螺旋冷却结晶模块安装在结晶安装筒内，所述螺旋冷却结晶模块包括螺旋镶嵌设置结晶安装筒内的螺旋冷却管，螺旋冷却管的外侧包裹设置有覆盖在结晶安装筒的内壁的均温板，均温板的外侧覆盖设置有保温绝热层，结晶安装筒的左下角向左设置有与螺旋冷却管下端连接的进水管，进水管上方的结晶安装筒上设置有向内伸入结晶安装筒的污水进料管，螺旋冷却管左上角设置有连接螺旋冷却管上端的出水管，结晶安装筒左上角向右上伸出设置有污水导料管，出水管与污水导料管上均镶嵌设置有电磁阀，结晶过滤卸料模块镶嵌设置在支撑安装板内，所述结晶过滤卸料模块包括安装在结晶安装筒下端镶嵌设置在支撑安装板上端的变径收集槽，变径收集槽的右下方配合支撑安装板安装有卸料动力传动结构，所述卸料动力传动结构包括设置在支撑安装板下端的传动保护罩，传动保护罩内部的中间位置安装有主动电机，主动电机的上端通过转轴安装有卸料杆，卸料杆的另一端设置有旋转转轴，旋转转轴等间距设置有复位安装筒，复位安装筒配合旋转转轴设置有复位弹簧圈，复位安装筒的上端安装有卸料柱，卸料柱的前侧等距离设置有晶体取出槽，传动保护罩的上端内壁配合卸料柱设置有限位滑动导槽，变径收集槽的下端配合卸料柱设置有结晶卸料板，结晶卸料板对应卸料柱设置有受力启闭橡胶塞，结晶卸料板正下方的传动保护罩上设置有过滤筛板，过滤筛板的右下角安装有结晶收集槽。
作为本实用新型进一步的方案：所述保温绝热层为填充型塑料泡沫材料制成。
作为本实用新型进一步的方案：所述进水管的左端设置有密封连接套。
作为本实用新型进一步的方案：所述主动电机左上角安装有挡料保护板。
作为本实用新型再进一步的方案：所述结晶收集槽内配合设置有可拆卸收集盒。
与现有技术相比，本实用新型的有益效果是：避免了直接注入冷水进行降温结晶，造成工业污水的浓度降低，结晶效率下降，且避免了传统的冷却管直接接触工业污水，造成管材表面结晶，造成冷却效果下降的问题，解决了传统的工业污水处理装置，由于采集结晶需要倾倒过滤，或者捞取结晶，造成结晶进程被打破，程序紊乱，进行少溢液取结晶操作，使得本实用新型具有结构新颖紧凑，冷却结晶效率高，结晶过程连贯，取结晶快捷方便等优点。
