申请日2018.08.06
公开(公告)日2018.12.07
IPC分类号B01D36/02
摘要
本发明公开了一种多层次纺织业污水处理装置，包括箱体、处理腔、上导流板、下导流板和工作电机，所述箱体内部设置处理腔，所述箱体左侧壁底部固定安装工作电机，所述箱体上表面中间位置设置污水入口，所述污水入口与所述处理腔连通，所述箱体底表面中间位置设置排污口，所述排污口与所述处理腔连通，其特征在于，所述处理腔内部设置上导流板、下导流板和水平导轨;所述工作电机为正反转电机，所述工作电机上方输出轴固定焊接第二齿轮，所述第二齿轮后侧设置第一齿条;本发明污水处理效果好，且能够保证污水混合充分，避免了污水处理的不充分，且本发明具有能耗低的优点，节能环保，适合推广。
权利要求书

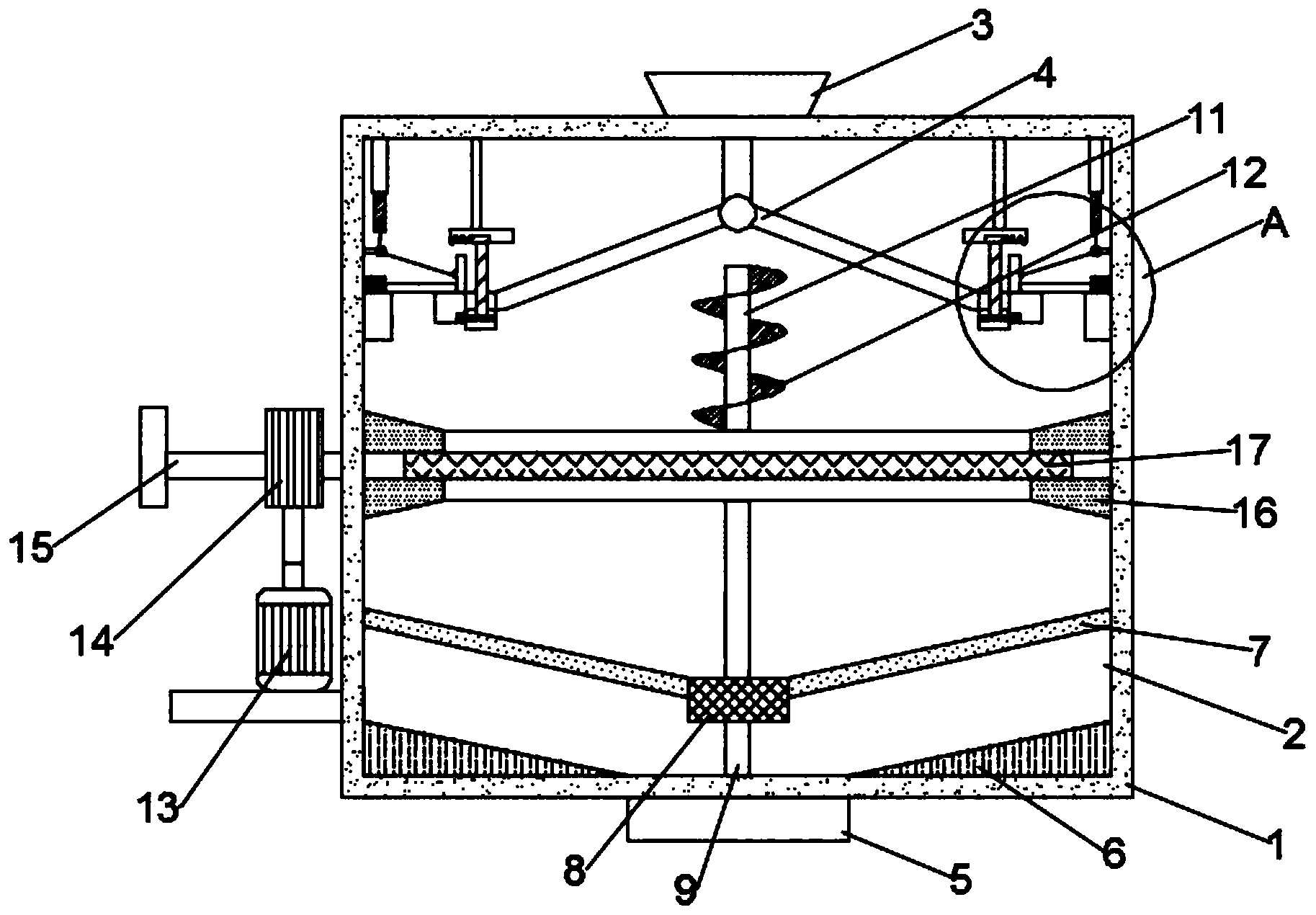

1.一种多层次纺织业污水处理装置，包括箱体(1)、处理腔(2)、上导流板(4)、下导流板(7)和工作电机(13)，所述箱体(1)内部设置处理腔(2)，所述箱体(1)左侧壁底部固定安装工作电机(13)，所述箱体(1)上表面中间位置设置污水入口(3)，所述污水入口(3)与所述处理腔(2)连通，所述箱体(1)底表面中间位置设置排污口(5)，所述排污口(5)与所述处理腔(2)连通，其特征在于，所述处理腔(2)内部设置上导流板(4)、下导流板(7)和水平导轨(16)。
2.根据权利要求1所述的多层次纺织业污水处理装置，其特征在于，所述工作电机(13)为正反转电机，所述工作电机(13)型号为5GU-180K，所述工作电机(13)上方输出轴固定焊接第二齿轮(14)，所述第二齿轮(14)后侧设置第一齿条(15)，所述第一齿条(15)与所述第二齿轮(14)啮合，所述第一齿条(15)右端贯穿所述箱体(1)左侧壁，且延伸至所述水平导轨(16)内部。
3.根据权利要求2所述的多层次纺织业污水处理装置，其特征在于，所述水平导轨(16)左右两端卡接在所述箱体(1)内壁中间位置，且所述水平导轨(16)为前侧闭合的框体结构;所述水平导轨(16)内部活动设置生物过滤网(17)，所述生物过滤网(17)活动连接所述水平导轨(16)，所述生物过滤网(17)左端固定焊接所述第一齿条(15)，所述生物过滤网(17)后侧螺栓固定连接第二齿条(18)，所述第二齿条(18)后侧设置第一齿轮(10)，所述第二齿条(18)与所述第一齿轮(10)啮合，且所述第一齿轮(10)外部包覆设置导流仓;所述第一齿轮(10)下方固定焊接第一转轴(9)，所述第一齿轮(10)上方固定焊接第二转轴(11)。
4.根据权利要求3所述的多层次纺织业污水处理装置，其特征在于，所述第二转轴(11)上安装上螺旋桨叶(12)。
5.根据权利要求1所述的多层次纺织业污水处理装置，其特征在于，所述处理腔(2)顶部固定安装上导流板(4)，所述上导流板(4)为与水流方向一致的倒V字形结构;所述上导流板(4)底部两端与所述箱体(1)侧壁接触处设置分流装置。
6.根据权利要求5所述的多层次纺织业污水处理装置，其特征在于，分流装置有两个，且分流装置相互靠近一侧上部设置水平滑槽(19)，所述水平滑槽(19)内部相互远离一侧固定安装第一缓冲弹簧(21)，所述水平滑槽(19)内部活动设置滑块(20)，所述滑块(20)与所述第一缓冲弹簧(21)固定连接，滑块(20)下表面中间位置固定焊接连接杆(22)，所述连接杆(22)远离所述滑块(20)一端固定焊接固定块(23)，所述固定块(23)相互远离一侧对应位置处设置卡槽(24)，卡槽(24)设置在空腔中。
7.根据权利要求6所述的多层次纺织业污水处理装置，其特征在于，所述分流装置底部活动设置L形板(25)，所述L形板(25)中间位置设置通孔，L形板(25)下方设置导流腔(30)，所述导流腔(30)的内径大于通孔的内经;所述L形板(25)远离所述连接杆(22)一端固定连接第二缓冲弹簧(29)，所述第二缓冲弹簧(29)远离所述L形板(25)一端固定焊接在所述箱体(1)侧壁上，所述L形板(25)相互远离一侧的中间位置固定连接拉绳(26)，分流装置顶部相互远离一侧设置液压缸(27)，所述液压缸(27)下方设置定滑轮(28)，拉绳(26)远离所述L形板(25)一端绕过所述定滑轮(28)且固定连接所述液压缸(27)。
8.根据权利要求3所述的多层次纺织业污水处理装置，其特征在于，所述第一转轴(9)下端转动连接所述箱体(1)下部中间位置，所述处理腔(2)底部中间位置设置活性炭过滤网(8)，所述活性炭过滤网(8)外沿固定设置形状为倒立圆锥形的下导流板(7);所述处理腔(2)底表面两侧倾斜设置导流槽(6)。
9.根据权利要求8所述的多层次纺织业污水处理装置，其特征在于，所述下导流板(7)上表面轴向设置多个顺时针分布的弧形凹槽(31)。
10.根据权利要求8所述的多层次纺织业污水处理装置，其特征在于，所述第一转轴(9)上设置一段与上螺旋桨叶(12)螺纹方向相反的下螺旋桨叶(32)。
说明书
一种多层次纺织业污水处理装置
技术领域
本发明涉及污水处理装置技术领域，具体是一种多层次纺织业污水处理装置。
背景技术
纺织原意是取自纺纱与织布的总称，印染是对纺织物进行物理、化学处理过程的综合，例如在纺织物上增加花纹、图案，改变纺织物的颜色以及相关的前处理工艺等，通过使染料和纤维物之间发生物理或化学变化，将会使得纺织物具有一定色泽、光泽度，在纺织印染过程中会产生大量的污水，目前纺织厂的污水治理是环境治理工作中的一个重点，纺织印染污水中含有大量的有害物质，需要经过严格的处理后才能排放，在进入污水泵之前需要对污水进行简单的处理，将水中的漂浮物和沉淀的杂质过滤，如果不经过处理就进入泵体内部，容易造成水泵的损坏。
水是人类的宝贵资源。在纺织行业，普通喷水织机每台每日消耗水约600公斤，污水量特别大。污水中含有合成浆料、润滑油酯、生产废料等，需进行处理后进行循环使用。在采用常规办法对所有污水进行水处理的情况下，需要消耗大量的聚铝化铝、工业盐、去油剂等药品，且周转时间长，处理效率低，成本高，因此我们提出一种多层次纺织业污水处理装置。
发明内容
本发明的目的在于提供一种多层次纺织业污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种多层次纺织业污水处理装置，包括箱体、处理腔、上导流板、下导流板和工作电机，所述箱体内部设置处理腔，所述箱体左侧壁底部固定安装工作电机，所述箱体上表面中间位置设置污水入口，所述污水入口与所述处理腔连通，所述箱体底表面中间位置设置排污口，所述排污口与所述处理腔连通，其特征在于，所述处理腔内部设置上导流板、下导流板和水平导轨;所述工作电机为正反转电机，所述工作电机型号为5GU-180K，所述工作电机上方输出轴固定焊接第二齿轮，所述第二齿轮后侧设置第一齿条，所述第一齿条与所述第二齿轮啮合，所述第一齿条右端贯穿所述箱体左侧壁，且延伸至所述水平导轨内部。
作为本发明进一步的方案：所述水平导轨左右两端卡接在所述箱体内壁中间位置，且所述水平导轨为前侧闭合的框体结构;所述水平导轨内部活动设置生物过滤网，所述生物过滤网活动连接所述水平导轨，所述生物过滤网左端固定焊接所述第一齿条，所述生物过滤网后侧螺栓固定连接第二齿条，所述第二齿条后侧设置第一齿轮，所述第二齿条与所述第一齿轮啮合，且所述第一齿轮外部包覆设置导流仓;所述第一齿轮下方固定焊接第一转轴，所述第一齿轮上方固定焊接第二转轴;所述第二转轴上安装上螺旋桨叶。
作为本发明再进一步的方案：所述处理腔顶部固定安装上导流板，所述上导流板为与水流方向一致的倒V字形结构;所述上导流板底部两端与所述箱体侧壁接触处设置分流装置;分流装置有两个，且分流装置相互靠近一侧上部设置水平滑槽，所述水平滑槽内部相互远离一侧固定安装第一缓冲弹簧，所述水平滑槽内部活动设置滑块，所述滑块与所述第一缓冲弹簧固定连接，滑块下表面中间位置固定焊接连接杆，所述连接杆远离所述滑块一端固定焊接固定块，所述固定块相互远离一侧对应位置处设置卡槽，卡槽设置在空腔中。
作为本发明再进一步的方案：所述分流装置底部活动设置L形板，所述L形板中间位置设置通孔，L形板下方设置导流腔，所述导流腔的内径大于通孔的内经;所述L形板远离所述连接杆一端固定连接第二缓冲弹簧，所述第二缓冲弹簧远离所述L形板一端固定焊接在所述箱体侧壁上，所述L形板相互远离一侧的中间位置固定连接拉绳，分流装置顶部相互远离一侧设置液压缸，所述液压缸下方设置定滑轮，拉绳远离所述L形板一端绕过所述定滑轮且固定连接所述液压缸。
作为本发明再进一步的方案：所述第一转轴下端转动连接所述箱体下部中间位置，所述处理腔底部中间位置设置活性炭过滤网，所述活性炭过滤网外沿固定设置形状为倒立圆锥形的下导流板;所述处理腔底表面两侧倾斜设置导流槽;所述下导流板上表面轴向设置多个顺时针分布的弧形凹槽;所述第一转轴上设置一段与上螺旋桨叶螺纹方向相反的下螺旋桨叶。
与现有技术相比，本发明的有益效果是：导流仓的设置能够实现将导流仓上的污水导流至所述生物过滤网上;所述第二转轴转动带动所述上螺旋桨叶转动，能够实现对所述生物过滤网上的污水进行螺旋的提升，有助于实现污水和过滤网的充分接触，保证了污水的处理效率，所述上导流板的设置能够实现对污水进行倒流的作用，所述弧形凹槽的设置能够进一步实现改变污水的流速和流向，从而增加了污水和活性炭过滤网的接触面积;本发明污水处理效果好，且能够保证污水混合充分，避免了污水处理的不充分，且本发明具有能耗低的优点，节能环保，适合推广。
