申请日2017.08.25
公开(公告)日2018.04.06
IPC分类号C02F9/10
摘要
本实用新型涉及一种干化设备，尤其涉及一种工业废水高效干化设备。本实用新型要解决的技术问题是提供一种渗水性好、受天气影响小、干化速度快的工业废水高效干化设备。为了解决上述技术问题，本实用新型提供了这样一种工业废水高效干化设备，包括有处理池等;地面上设有处理池，处理池顶部设有挡雨装置，处理池内设有渗水装置。本实用新型在下雨时，将挡雨装置关上，就可以防止雨水进入处理池内，在干化工业污水时，水通过第一网板、第二网板、石子和沙子渗下进入土里，第一网板、第二网板、石子和沙子可以阻止工业污水内的固体颗粒进入土壤内，同时处理池深入地面，提高了土壤的渗水性，加快了干化进程。
权利要求书

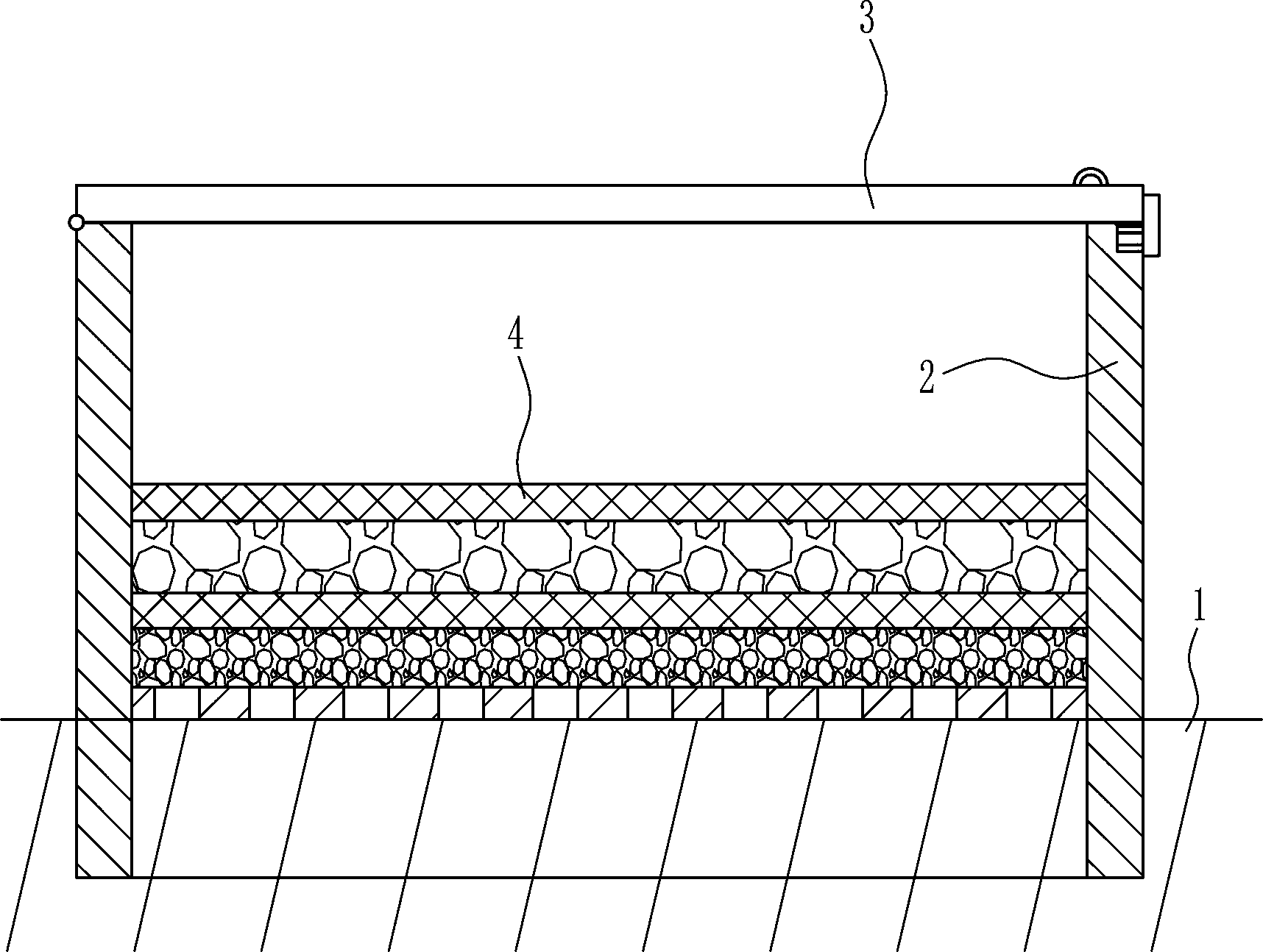

1.一种工业废水高效干化设备，其特征在于，包括有处理池(2)、挡雨装置(3)和渗水装置(4)，地面(1)上设有处理池(2)，处理池(2)顶部设有挡雨装置(3)，处理池(2)内设有渗水装置(4)。
2.根据权利要求1所述的一种工业废水高效干化设备，其特征在于，挡雨装置(3)包括有合页(31)、盖板(32)、拉环(33)、第一螺栓(35)和第一挡块(36)，处理池(2)左壁顶部通过合页(31)转动式连接有盖板(32)，盖板(32)将处理池(2)顶部盖住，盖板(32)顶部右侧设有拉环(33)，处理池(2)右侧上部开有第一螺纹孔(34)，第一螺纹孔(34)内通过螺纹连接的方式连接有第一螺栓(35)，第一螺栓(35)右端连接有第一挡块(36)，第一挡块(36)左侧上部与盖板(32)右侧下部接触，第一挡块(36)将盖板(32)固定住。
3.根据权利要求2所述的一种工业废水高效干化设备，其特征在于，渗水装置(4)包括有底板(41)、第一网板(43)、第二网板(44)、石子(45)和沙子(46)，处理池(2)内左右两壁下部之间连接有底板(41)，底板(41)上均匀开有第一通孔(42)，底板(41)顶部放置有沙子(46)，处理池(2)内左右两壁下部之间连接有第一网板(43)，第一网板(43)在底板(41)上方，底板(41)顶部放置有石子(45)，石子(45)顶部放置有第二网板(44)。
4.根据权利要求3所述的一种工业废水高效干化设备，其特征在于，还包括有卡块(5)、第二螺栓(7)、第二挡块(8)、连接块(10)、安装块(11)和电热丝(13)，处理池(2)内左右两壁上部均设有卡块(5)，卡块(5)上均开有第二通孔(6)，第二通孔(6)内均插有第二螺栓(7)，第二螺栓(7)内侧上部均匀设有第二挡块(8)，第二挡块(8)将第二螺栓(7)卡在卡块(5)上，第二螺栓(7)下部均通过第二螺纹孔(9)连接有连接块(10)，连接块(10)内侧之间连接有安装块(11)，安装块(11)内开有腔体(12)，腔体(12)内左右两壁中部之间连接有电热丝(13)。
5.根据权利要求4所述的一种工业废水 高效干化设备，其特征在于，还包括有卡环(14)、搅拌杆(15)和第三挡块(16)，处理池(2)右侧上部设有卡环(14)，卡环(14)内套有搅拌杆(15)，搅拌杆(15)右侧上部设有第三挡块(16)，第三挡块(16)将搅拌杆(15)卡在卡环(14)内。
6.根据权利要求5所述的一种工业废水高效干化设备，其特征在于，搅拌杆(15)材料为不锈钢。
说明书
一种工业废水高效干化设备
技术领域
本实用新型涉及一种干化设备，尤其涉及一种工业废水高效干化设备。
背景技术
工业废水包括生产废水和生产污水，是指工业生产过程中产生的废水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物。随着工业的迅速发展，废水的种类和数量迅猛增加，对水体的污染也日趋广泛和严重，威胁人类的健康和安全。因此，对于保护环境来说，工业废水的处理比城市污水的处理更为重要。工业废水在处理到最后的部分时，因为沉淀物多，需要进行干化处理，自然干化时干化处理常见的一种方式，但是自然干化也是存在很多不足的，土壤的渗水性不好会影响干化，受天气影响大，这些因素都制约了自然干化的实行。
综上，目前需要研发一种渗水性好、受天气影响小、干化速度快的工业废水高效干化设备，来克服现有技术中渗水性不好、受天气影响大、干化速度慢的缺点。
实用新型内容
(1)要解决的技术问题
本实用新型为了克服现有技术中渗水性不好、受天气影响大、干化速度慢的缺点，本实用新型要解决的技术问题是提供一种渗水性好、受天气影响小、干化速度快的工业废水高效干化设备。
(2)技术方案
为了解决上述技术问题，本实用新型提供了这样一种工业废水高效干化设备，包括有处理池、挡雨装置和渗水装置，地面上设有处理池，处理池顶部设有挡雨装置，处理池内设有渗水装置。
优选地，挡雨装置包括有合页、盖板、拉环、第一螺栓和第一挡块，处理池左壁顶部通过合页转动式连接有盖板，盖板将处理池顶部盖住，盖板顶部右侧设有拉环，处理池右侧上部开有第一螺纹孔，第一螺纹孔内通过螺纹连接的方式连接有第一螺栓，第一螺栓右端连接有第一挡块，第一挡块左侧上部与盖板右侧下部接触，第一挡块将盖板固定住。
优选地，渗水装置包括有底板、第一网板、第二网板、石子和沙子，处理池内左右两壁下部之间连接有底板，底板上均匀开有第一通孔，底板顶部放置有沙子，处理池内左右两壁下部之间连接有第一网板，第一网板在底板上方，底板顶部放置有石子，石子顶部放置有第二网板。
优选地，还包括有卡块、第二螺栓、第二挡块、连接块、安装块和电热丝，处理池内左右两壁上部均设有卡块，卡块上均开有第二通孔，第二通孔内均插有第二螺栓，第二螺栓内侧上部均匀设有第二挡块，第二挡块将第二螺栓卡在卡块上，第二螺栓下部均通过第二螺纹孔连接有连接块，连接块内侧之间连接有安装块，安装块内开有腔体，腔体内左右两壁中部之间连接有电热丝。
优选地，还包括有卡环、搅拌杆和第三挡块，处理池右侧上部设有卡环，卡环内套有搅拌杆，搅拌杆右侧上部设有第三挡块，第三挡块将搅拌杆卡在卡环内。
优选地，搅拌杆材料为不锈钢。
工作原理：当需要处理工业污水时，将挡雨装置打开，然后将工业污水注入处理池内，工业污水内的水通过渗水装置慢慢渗下，同时处理池内的污水也慢慢被蒸发，当在干化过程中遇到下雨时，将挡雨装置关上，就可以防止雨水进入处理池内，雨停后就可以将挡雨装置打开，当处理池内的污水干化完成后，将处理池内的干化后剩下的残渣处理，然后将挡雨装置关上。
因为挡雨装置包括有合页、盖板、拉环、第一螺栓和第一挡块，处理池左壁顶部通过合页转动式连接有盖板，盖板将处理池顶部盖住，盖板顶部右侧设有拉环，处理池右侧上部开有第一螺纹孔，第一螺纹孔内通过螺纹连接的方式连接有第一螺栓，第一螺栓右端连接有第一挡块，第一挡块左侧上部与盖板右侧下部接触，第一挡块将盖板固定住，在需要打开挡雨装置时，将第一挡块逆时针转动180°，然后就可以通过拉环将盖板打开，当需要将挡雨装置关上时，通过拉环将盖板盖上，然后将第一挡块顺时针转动180°即可。在下雨时，将挡雨装置关上，就可以防止雨水进入处理池内。
因为渗水装置包括有底板、第一网板、第二网板、石子和沙子，处理池内左右两壁下部之间连接有底板，底板上均匀开有第一通孔，底板顶部放置有沙子，处理池内左右两壁下部之间连接有第一网板，第一网板在底板上方，底板顶部放置有石子，石子顶部放置有第二网板，在工污水倒入处理池内后，工业污水通过第一网板、第二网板、石子和沙子渗下进入土里，第一网板、第二网板、石子和沙子可以阻止工业污水内的固体颗粒进入土壤内，同时处理池深入地面，提高了土壤的渗水性，加快了干化进程。
因为还包括有卡块、第二螺栓、第二挡块、连接块、安装块和电热丝，处理池内左右两壁上部均设有卡块，卡块上均开有第二通孔，第二通孔内均插有第二螺栓，第二螺栓内侧上部均匀设有第二挡块，第二挡块将第二螺栓卡在卡块上，第二螺栓下部均通过第二螺纹孔连接有连接块，连接块内侧之间连接有安装块，安装块内开有腔体，腔体内左右两壁中部之间连接有电热丝，在对工业污水进行干化时，控制电热丝工作，电热丝发热，加快了工业污水的干化，同时，因为在干化过程中工业污水会慢慢变少，当安装块开始露出时，此时我们可以将第二螺栓逆时针转动180°，然后将第二螺栓及其上装置向下移动一段距离，使安装块和电热丝再次被浸入工业污水中，接着将第二螺栓顺时针转动180°，使得第二挡块重新卡在卡块上将安装块和电热丝固定，当安装块再次露出后，重复以上步骤。当工业污水完全被干化后，控制电热丝停止工作，接着将第二螺栓逆时针转动180°，然后将第二螺栓及其上装置向上移动回到初始位置，并且再次将第二螺栓逆时针转动180°，使得第二挡块重新卡在卡块上将安装块和电热丝固定。通过电热丝发热，加快了工业污水的干化。
因为还包括有卡环、搅拌杆和第三挡块，处理池右侧上部设有卡环，卡环内套有搅拌杆，搅拌杆右侧上部设有第三挡块，第三挡块将搅拌杆卡在卡环内，在工业污水的干化的过程中，可以偶尔将搅拌杆抽出，然后对处理池内的工业污水进行搅拌，搅拌好后将搅拌杆插回卡环内。对工业污水进行搅拌，可以加快干化速度。
本实用新型的控制方式是通过控制器来自动控制，控制器的控制电路通过本领域的技术人员简单编程即可实现，属于本领域的公知常识，并且本实用新型主要用来保护机械装置，所以本实用新型不再详细解释控制方式和电路连接。
(3)有益效果
本实用新型在下雨时，将挡雨装置关上，就可以防止雨水进入处理池内，在干化工业污水时，水通过第一网板、第二网板、石子和沙子渗下进入土里，第一网板、第二网板、石子和沙子可以阻止工业污水内的固体颗粒进入土壤内，同时处理池深入地面，提高了土壤的渗水性，加快了干化进程，通过电热丝发热，加快了工业污水的干化，通过搅拌杆对工业污水进行搅拌，可以加快干化速度。
