申请日2017.08.24
公开(公告)日2018.03.16
IPC分类号C02F9/14; A01K63/04
摘要
本实用新型公开了一种规模化活水养鱼场的水处理系统,包括鱼塘、输水管、消毒池、净化管、培育池以及调节池，输水管上设置有第一输送泵，消毒池的内腔呈圆柱形，且其内壁设置有螺旋形的输送槽，输水管与输送槽相通;输送槽上方设置有消毒剂存储罐，消毒剂存储罐的底部设置有下料管;消毒池、第二输送泵、净化管、培育池依次相连;净化管上设置有磁化处理装置和过滤器;培育池底部设置有曝气装置，内部设置有搅拌器和第三输送泵，上方设置有光和细菌添加罐和施肥罐，第三输送泵通与调节池相通;调节池与鱼塘相通。采用本系统对养鱼活水进行处理，有效地减小了有害物质的含量，且大大地提高了水中有益成分的含量，有利于促进鱼群生长，提高产量。
权利要求书
1.一种规模化活水养鱼场的水处理系统，其特征在于：包括鱼塘(1)、输水管(2)、消毒池(3)、净化管(4)、培育池(5)以及调节池(6)，所述输水管(2)一端与水源相连，且输水管(2)上设置有第一输送泵(7)，所述消毒池(3)的内腔呈圆柱形，且其内壁设置有螺旋形的输送槽(8)，输水管(2)的另一端与输送槽(8)顶部的进口相通;所述输送槽(8)的上方设置有消毒剂存储罐(9)，所述消毒剂存储罐(9)的底部设置有下料管(10)，所述下料管(10)上设置有粉料计量泵(11);所述消毒池(3)的底部设置有第二输送泵(12)，所述第二输送泵(12)、净化管(4)、培育池(5)依次相连;所述净化管(4)上设置有磁化处理装置和过滤器(13);所述培育池(5)的底部设置有曝气装置(14)，内部设置有搅拌器(17)和第三输送泵(18)，上方设置有光和细菌添加罐(15)和施肥罐(16)，所述光和细菌添加罐(15)和施肥罐(16)的底部均设置有下料口，所述第三输送泵(18)通过管道与调节池(6)相通;所述调节池(6)内设置有第四输送泵(19)，所述第四输送泵(19)通过管道与鱼塘(1)相通。
2.根据权利要求1所述的一种规模化活水养鱼场的水处理系统，其特征在于：所述磁化处理装置包括筒体(20)，所述筒体(20)的内壁设置有两对凹槽，第一对凹槽包括设置于筒体(20)顶部的上凹槽和设置于底部的下凹槽，第二对凹槽包括设置于筒体(20)内壁的左凹槽和右凹槽，所述上凹槽、下凹槽、左凹槽和右凹槽内各设置有一永磁块(21)，且上凹槽内的永磁块(21)N极正对下凹槽内的永磁块(21)S极，左凹槽内的永磁块(21)N极正对右凹槽内的永磁块(21)S极。
3.根据权利要求2所述的一种规模化活水养鱼场的水处理系统，其特征在于：所述筒体(20)的两端通过法兰(22)与净化管(4)相连。
4.根据权利要求2所述的一种规模化活水养鱼场的水 处理系统，其特征在于：所述永磁块(21)的截面呈扇环形。
5.根据权利要求1所述的一种规模化活水养鱼场的水处理系统，其特征在于：所述过滤器(13)包括外壳，所述外壳的内腔由设置有竖直的滤网(23)分隔成为沉积腔与清水腔，所述沉积腔的底部设置有倾斜的滤渣导板(24)，所述滤渣导板(24)的下方设置有滤渣沉淀室(25)，所述滤渣沉淀室(25)的底部设置有排污管(26)，所述排污管(26)上设置有渣浆泵(27)。
6.根据权利要求1所述的一种规模化活水养鱼场的水处理系统，其特征在于：所述鱼塘(1)设置有排水管(28)和循环管(29)，所述循环管(29)与输送槽(8)相通，所述排水管(28)和循环管(29)上均设置有第五输送泵(30)。
说明书
一种规模化活水养鱼场的水处理系统
技术领域
本实用新型涉及养鱼技术领域，具体涉及一种规模化活水养鱼场的水处理系统。
背景技术
鱼类的传统养殖方式为鱼塘养殖，鱼塘内的水很长时间才更换一次，水中的氧气含量和营养物质无法得到保证，且一旦出现害虫、病菌等威胁鱼群生长的物种时很容易大量繁殖，对鱼群的安全造成威胁，严重影响产量。为了解决上述问题，部分地区采用了活水养殖的方式，如申请号为201410188590.5的发明专利申请，这种直接在河流中养鱼的方式存在不少的问题，如洪水期水流量暴涨，将养鱼场冲毁，又如上游河水受到污染时直接危害鱼群的生存，再如河水中存在的有害物质影响鱼群的健康。因此，河流中养鱼存在较大的风险，较好的办法是将河流水、湖水等连续地引入鱼塘，再连续地排出，达到活水养殖的效果，为了保障鱼群健康、增加产量，河流水、湖水等在进入鱼塘前进行处理，以去除有害物质，增加含氧量，目前，还没有专门的水处理系统。
实用新型内容
本实用新型的目的在于提供一种规模化活水养鱼场的水处理系统，对河水、湖水进行处理后连续稳定地排入鱼塘中，为鱼群提供更好的生长环境。

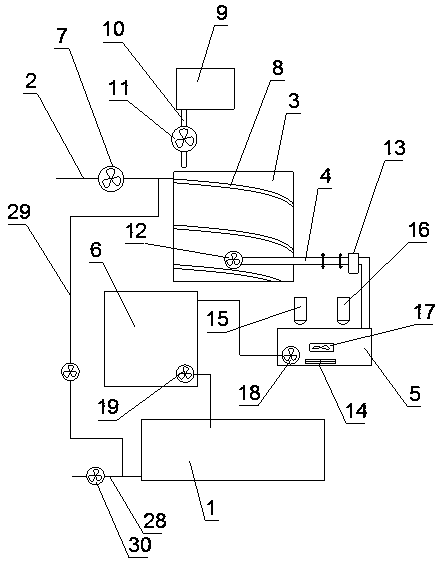

本实用新型的目的是这样实现的：一种规模化活水养鱼场的水处理系统，包括鱼塘、输水管、消毒池、净化管、培育池以及调节池，
所述输水管一端与水源相连，且输水管上设置有第一输送泵，所述消毒池的内腔呈圆柱形，且其内壁设置有螺旋形的输送槽，输水管的另一端与输送槽顶部的进口相通;所述输送槽的上方设置有消毒剂存储罐，所述消毒剂存储罐的底部设置有下料管，所述下料管上设置有粉料计量泵;所述消毒池的底部设置有第二输送泵，所述第二输送泵、净化管、培育池依次相连;
所述净化管上设置有磁化处理装置和过滤器;
所述培育池的底部设置有曝气装置，内部设置有搅拌器和第三输送泵，上方设置有光和细菌添加罐和施肥罐，所述光和细菌添加罐和施肥罐的底部均设置有下料口，所述第三输送泵通过管道与调节池相通;
所述调节池内设置有第四输送泵，所述第四输送泵通过管道与鱼塘相通。
进一步地，所述磁化处理装置包括筒体，所述筒体的内壁设置有两对凹槽，第一对凹槽包括设置于筒体顶部的上凹槽和设置于底部的下凹槽，第二对凹槽包括设置于筒体内壁的左凹槽和右凹槽，所述上凹槽、下凹槽、左凹槽和右凹槽内各设置有一永磁块，且上凹槽内的永磁块N极正对下凹槽内的永磁块S极，左凹槽内的永磁块N极正对右凹槽内的永磁块S极。
进一步地，所述筒体的两端通过法兰与净化管相连。
进一步地，所述永磁块的截面呈扇环形。
进一步地，所述过滤器包括外壳，所述外壳的内腔由设置有竖直的滤网分隔成为沉积腔与清水腔，所述沉积腔的底部设置有倾斜的滤渣导板，所述滤渣导板的下方设置有滤渣沉淀室，所述滤渣沉淀室的底部设置有排污管，所述排污管上设置有渣浆泵。
进一步地，所述鱼塘设置有排水管和循环管，所述循环管与输送槽相通，所述排水管和循环管上均设置有第五输送泵。
本实用新型的有益效果是：输水管与河流或者湖泊相连，用于将活水输送至养鱼场。活水中存在一些有害物质，因此在消毒池中进行消毒，再在磁化处理装置中进行磁化处理和过滤处理，去除大颗粒的固体杂质，然后在培育池中培育，利用曝气装置增加水中的氧气含量，通过添加适量的肥料和光和细菌，使水中的浮游生物大量繁殖，保证鱼群具有充足的食物，最后将氧气、营养物质充足的水输送至调节池备用。采用本系统对养鱼活水进行处理，有效地减小了有害物质的含量，且大大地提高了水中有益成分的含量，有利于促进鱼群生长，提高产量。
