申请日2017.08.22
公开(公告)日2018.04.13
IPC分类号C02F9/08
摘要
本实用新型公开了一种废水处理的光催化‑后加氯氧化一体机，包括外壳、光催化室和氯气储藏室，所述外壳顶部设置有进水口，所述进水口与光催化室连通，所述光催化室内部设置有过滤板，所述光催化室底部内表面固定安装有紫外灯，所述紫外灯外部固定安装有催化剂附着板，所述输水管道底端设置有排水口，所述排水口右侧位于外壳内部设置有第一挡板，所述第一挡板右侧安装有第二挡板，所述第二挡板右侧设置有第三挡板，所述氯气储藏室与输气管道一端连通。该废水处理的光催化‑后加氯氧化一体机结构设计合理，操作简单，处理过程全程机械操作，节省大量人力和时间，并且能对废水进行有效净化，可以普遍推广使用。
权利要求书

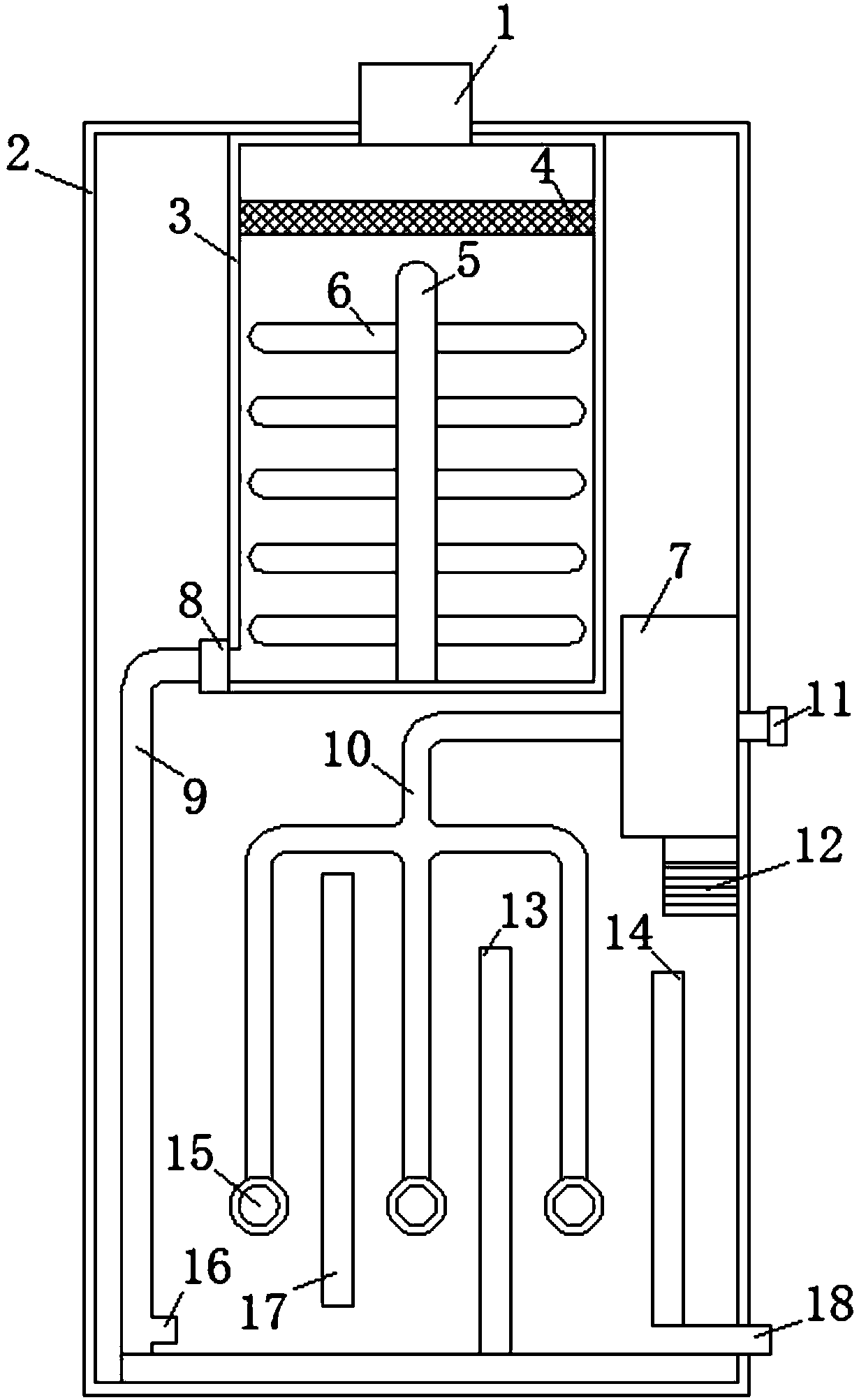

1.一种废水处理的光催化-后加氯氧化一体机，包括外壳(2)、输水管道(9)、光催化室(3)和氯气储藏室(7)，其特征在于：所述外壳(2)顶部设置有进水口(1)，所述进水口(1)与光催化室(3)连通，所述光催化室(3)内部设置有过滤板(4)，所述光催化室(3)底部内表面固定安装有紫外灯(5)，所述紫外灯(5)外部固定安装有催化剂附着板(6)，所述输水管道(9)底端设置有排水口(16)，所述排水口(16)右侧位于外壳(2)内部设置有第一挡板(17)，所述第一挡板(17)右侧安装有第二挡板(13)，所述第二挡板(13)右侧设置有第三挡板(14)，所述氯气储藏室(7)与输气管道(10)一端连通，所述输气管道(10)另一端设置有出气口(15)，所述第三挡板(14)右侧位于外壳(2)外表面设置出水口(18)。
2.根据权利要求1所述的一种废水处理的光催化-后加氯氧化一体机，其特征在于：所述光催化室(3)左侧位于外壳(2)内部安装有输水管道(9)，所述输水管道(9)与光催化室(3)连通处固定安装有电磁阀(8)。
3.根据权利要求1所述的一种废水处理的光催化-后加氯氧化一体机，其特征在于：所述外壳(2)右侧外表面设置有进气口(11)，所述进气口(11)与氯气储藏室(7)连通，所述氯气储藏室(7)底部外表面固定安装有加压泵(12)。
4.根据权利要求1所述的一种废水 处理的光催化-后加氯氧化一体机，其特征在于：所述出气口(15)与输气管道(10)水平方向上分别平行设置有三组，所述出气口(15)与输气管道(10)连通。
说明书
一种废水处理的光催化-后加氯氧化一体机
技术领域
本实用新型属于净水装置技术领域，具体涉及一种废水处理的光催化-后加氯氧化一体机。
背景技术
光催化氧化法是近20年才出现的水处理技术，在足够的反应时间内通常可以将有机物完全矿化为CO2和H2O等简单无机物，避免了二次污染，简单高效而有发展前途。现有的废水处理技术大部分是利用活性淤泥的生物降解法，这种方法处理的废水出水水质具有一定的局限性，且耗材大成本高。因此急需一种废水处理的光催化-后加氯氧化一体机。
实用新型内容
本实用新型的目的在于提供一种废水处理的光催化-后加氯氧化一体机，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种废水处理的光催化-后加氯氧化一体机，包括外壳、输水管道、光催化室和氯气储藏室，所述外壳顶部设置有进水口，所述进水口与光催化室连通，所述光催化室内部设置有过滤板，所述光催化室底部内表面固定安装有紫外灯，所述紫外灯外部固定安装有催化剂附着板，所述输水管道底端设置有排水口，所述排水口右侧位于外壳内部设置有第一挡板，所述第一挡板右侧安装有第二挡板，所述第二挡板右侧设置有第三挡板，所述氯气储藏室与输气管道一端连通，所述输气管道另一端设置有出气口，所述第三挡板右侧位于外壳外表面设置出水口。
优选的，所述光催化室左侧位于外壳内部安装有输水管道，所述输水管道与光催化室连通处固定安装有电磁阀。
优选的，所述外壳右侧外表面设置有进气口，所述进气口与氯气储藏室连通，所述氯气储藏室底部外表面固定安装有加压泵。
优选的，所述出气口与输气管道水平方向上分别平行设置有三组，所述出气口与输气管道连通。
本实用新型的技术效果和优点：该废水处理的光催化-后加氯氧化一体机，通过过滤板对废水进行初步过滤，滤出水中废物;再通过光催化室对废水进行进一步的净化，初步净化后的废水再通入氯气进行二次净化，保证了水质净化的干净程度，同时全过程无需人工操作，不仅节省了人力物力，还提高了净化效率。该废水处理的光催化-后加氯氧化一体机结构设计合理，操作简单，处理过程全程机械操作，节省大量人力和时间，并且能对废水进行有效净化，可以普遍推广使用。
