申请日2018.08.02
公开(公告)日2018.10.26
IPC分类号G01N1/14
摘要
本发明公开了一种便携式废水取样装置，包括箱体、储存瓶、第一箱门和第二箱门，箱体底部两侧设有万向轮，箱体顶部设有拉杆，箱体内部顶端设有挡板，挡板顶部设有水泵和电池，挡板底部设有若干置物袋，置物袋内部设有储存瓶，水泵一端通过若干连接管分别和储存瓶连接，水泵另一端通过连接管和箱体外部的吸水软管连接，连接管均设有调节阀，箱体通过合页铰接第一箱门和第二箱门，第一箱门一侧设有控制面板，通过水泵实现自动化抽取废水，无需传统的手动对废水取样操作，避免废水对工作人员的皮肤伤害，通过若干储存瓶可以分类储存废水样本，便于针对不同区域废水分类检测，收纳功能强，本发明设计合理，适合推广使用。
权利要求书

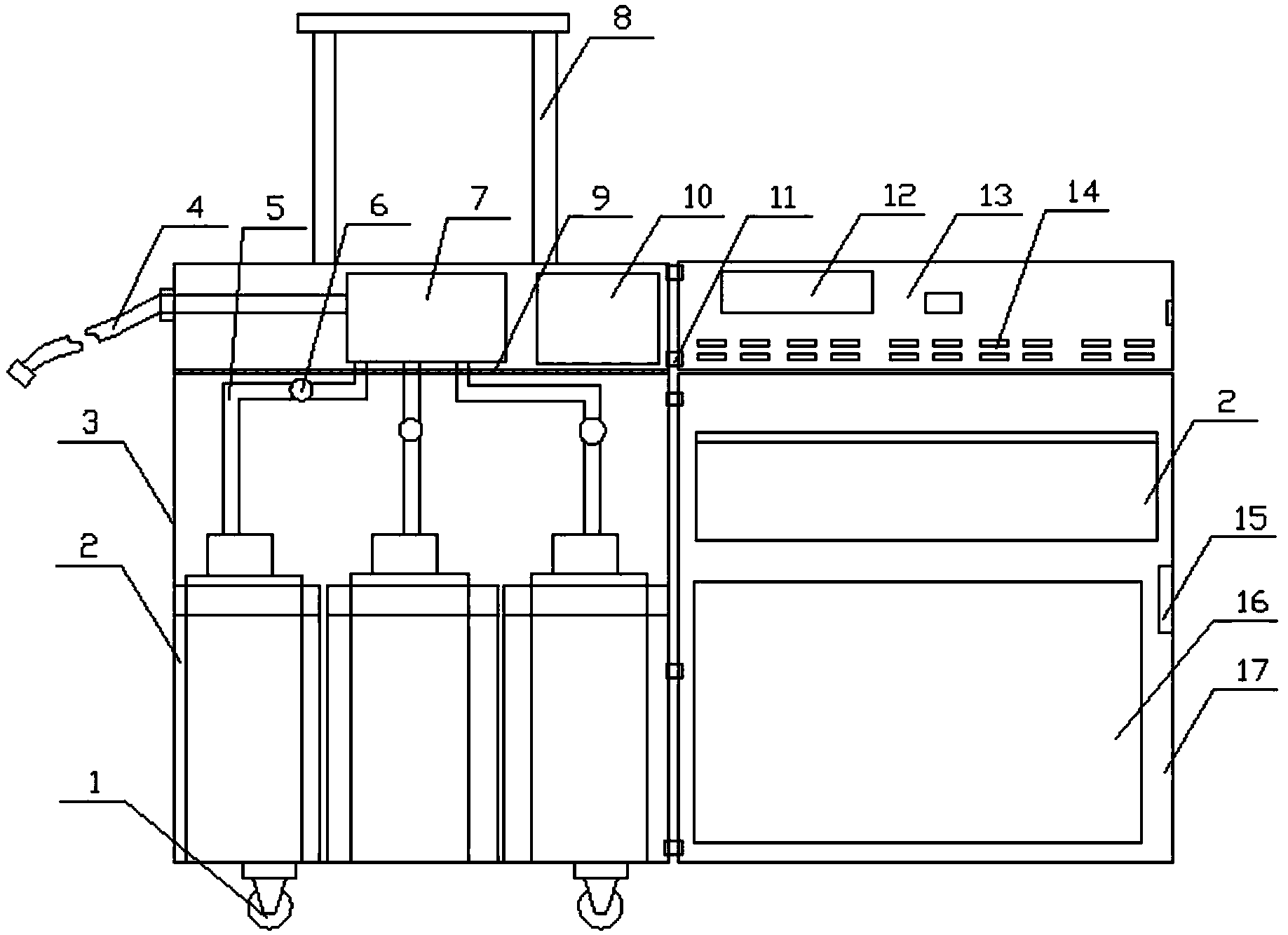

1.一种便携式废水取样装置，包括箱体(3)、储存瓶(20)、第一箱门(13)和第二箱门(17)，其特征在于，所述箱体(3)底部两侧设有万向轮(1)，所述箱体(3)顶部设有拉杆(8)，所述箱体(3)内部顶端设有挡板(9)，所述挡板(9)顶部设有水泵(7)和电池(10)，所述挡板(9)底部设有若干置物袋(2)，所述置物袋(2)内部设有储存瓶(20)，所述水泵(7)一端通过若干连接管(5)分别和储存瓶(20)连接，所述水泵(7)另一端通过连接管(5)和箱体(3)外部的吸水软管(4)连接，所述连接管(5)均设有调节阀(6)，所述箱体(3)通过合页(11)铰接第一箱门(13)和第二箱门(17)，所述第一箱门(13)一侧设有控制面板(12)，所述第一箱门(13)底部均匀设有若干散热孔(14)，所述第二箱门(17)、第一箱门(13)均设有门锁(15)，所述第二箱门(17)中部设有透明视窗(16)，所述储存瓶(20)一侧设有把手(18)，所述储存瓶(20)表面设有刻度线(19)，所述储存瓶(20)顶部设有进水口(21)，所述进水口(21)螺纹连接端盖(22)，所述箱体(3)一侧设有提手(23)。
2.根据权利要求1所述的一种便携式废水取样装置，其特征在于，所述提手(23)底部设有置物袋(2)。
3.根据权利要求1所述的一种便携式废水取样装置，其特征在于，所述第二箱门(17)一侧设有置物袋(2)。
4.根据权利要求1所述的一种便携式废水取样装置，其特征在于，所述万向轮(1)设有自锁装置。
5.根据权利要求1所述的一种便携式废水取样装置，其特征在于，所述提手(23)表面设有防滑套。
6.根据权利要求1所述的一种便携式废水取样装置，其特征在于，所述第一箱门(13)设有充电插口。
7.根据权利要求1所述的一种便携式废水取样装置，其特征在于，所述水泵(7)、控制面板(12)电性连接电池(10)，所述控制面板(12)通过控制线连接水泵(7)和电池(10)。
说明书
一种便携式废水取样装置
技术领域
本发明涉及一种取样装置，尤其是涉及一种便携式废水取样装置。
背景技术
废水是指居民活动过程中排出的水及径流雨水的总称。它包括生活污水、工业废水和初雨径流入排水管渠等其它无用水，一般指没有利用或没利用价值的水。
目前一些企业将废水直接流入渠道，江河，湖泊污染地表水，如果毒性较大会导致水生动植物的死亡甚至绝迹，工业废水还可能渗透到地下水，污染地下水，工业废水中的有毒有害物质会被动植物的摄食和吸收作用残留在体内，而后通过食物链到达人体内，对人体造成危害。
近几年，国内外注重节能减排，对于企业的生产制造产生的废水、废气严格要求达标排放，但是在一些偏远的地区，存在很多小型企业，小型企业生产后产生的工业废水直接排到附近的沟渠，严重污染农民的田地、水资源，大气污染严重，相关部门接到举报后需要安排工作人员对指定地方的污水进行取样检测，根据废水的检测指定，制定相应的应对措施，常见的废水取样都是用简易的水桶、水壶等手动取样，手动取样效率低，而且如果不小心滴漏的废水容易对人体的皮肤造成伤害，废水取样后搬运、携带也不方便，为了解决上述问题，因此，设计一种便携式废水取样装置。
发明内容
本发明要解决的技术问题是克服现有的废水手动取样效率低、手动取样不安全、取样后携带、移动不方便的缺陷，提供一种便携式废水取样装置，从而解决上述问题。
为实现上述目的，本发明提供如下技术方案：一种便携式废水取样装置，包括箱体、储存瓶、第一箱门和第二箱门，所述箱体底部两侧设有万向轮，所述箱体顶部设有拉杆，所述箱体内部顶端设有挡板，所述挡板顶部设有水泵和电池，所述挡板底部设有若干置物袋，所述置物袋内部设有储存瓶，所述水泵一端通过若干连接管分别和储存瓶连接，所述水泵另一端通过连接管和箱体外部的吸水软管连接，所述连接管均设有调节阀，所述箱体通过合页铰接第一箱门和第二箱门，所述第一箱门一侧设有控制面板，所述第一箱门底部均匀设有若干散热孔，所述第二箱门、第一箱门均设有门锁，所述第二箱门中部设有透明视窗，所述储存瓶一侧设有把手，所述储存瓶表面设有刻度线，所述储存瓶顶部设有进水口，所述进水口螺纹连接端盖，所述箱体一侧设有提手。
作为本发明的一种优选技术方案，所述提手底部设有置物袋。
作为本发明的一种优选技术方案，所述第二箱门一侧设有置物袋。
作为本发明的一种优选技术方案，所述万向轮设有自锁装置。
作为本发明的一种优选技术方案，所述提手表面设有防滑套。
作为本发明的一种优选技术方案，所述第一箱门设有充电插口。
作为本发明的一种优选技术方案，所述水泵、控制面板电性连接电池，所述控制面板通过控制线连接水泵和电池。
与目前技术相比，本发明的有益效果是：该种便携式废水取样装置，结构设计完整紧凑，通过箱体、第一箱门、第二箱门、万向轮、拉杆等结构的设置构成一个便于外出携带、搬运的箱子，多个置物袋内部可以储存废水取样时所需要的一次性手套、口罩等物品，增加收纳功能，做好取样防护措施，通过水泵实现自动化抽取废水，无需传统的手动对废水取样操作，避免废水对工作人员的皮肤伤害，通过若干储存瓶可以分类储存废水样本，便于针对不同区域废水分类检测，收纳功能强，第一箱门设有的散热孔保障电池的散热效率，第二箱门设有的透明视窗便于观察储存瓶取样容量，本发明结构简单，废水取样方便、快捷，设计合理，适合推广使用。
