申请日2018.08.02
公开(公告)日2018.10.23
IPC分类号C02F9/04
摘要
本发明公开了一种家用环保污水处理装置，包括处理箱、盖板、进水管，所述处理箱顶部设置有盖板，所述盖板顶部设置的管道接头连接有进水管，所述盖板上设置有进药口，所述盖板内侧对应进水口的位置固定设置有U形过滤网，所述处理箱内设置有搅拌桶，所述盖板顶部设置有搅拌电机，所述搅拌电机通过自带的电机轴转动连接有搅拌轴，所述搅拌轴底部焊接有搅拌叶，所述处理箱内设置有多块分隔板，其中一块分隔板上设置有沉淀箱，所述沉淀箱一侧的出水口连接有第一出水管，所述第一出水管连接有净化桶，通过设置的U形过滤网、第一过滤层、第二过滤层和第三过滤层，对污水进行依次的过滤，方便清除污水中含有的杂质，方便回收使用。
权利要求书

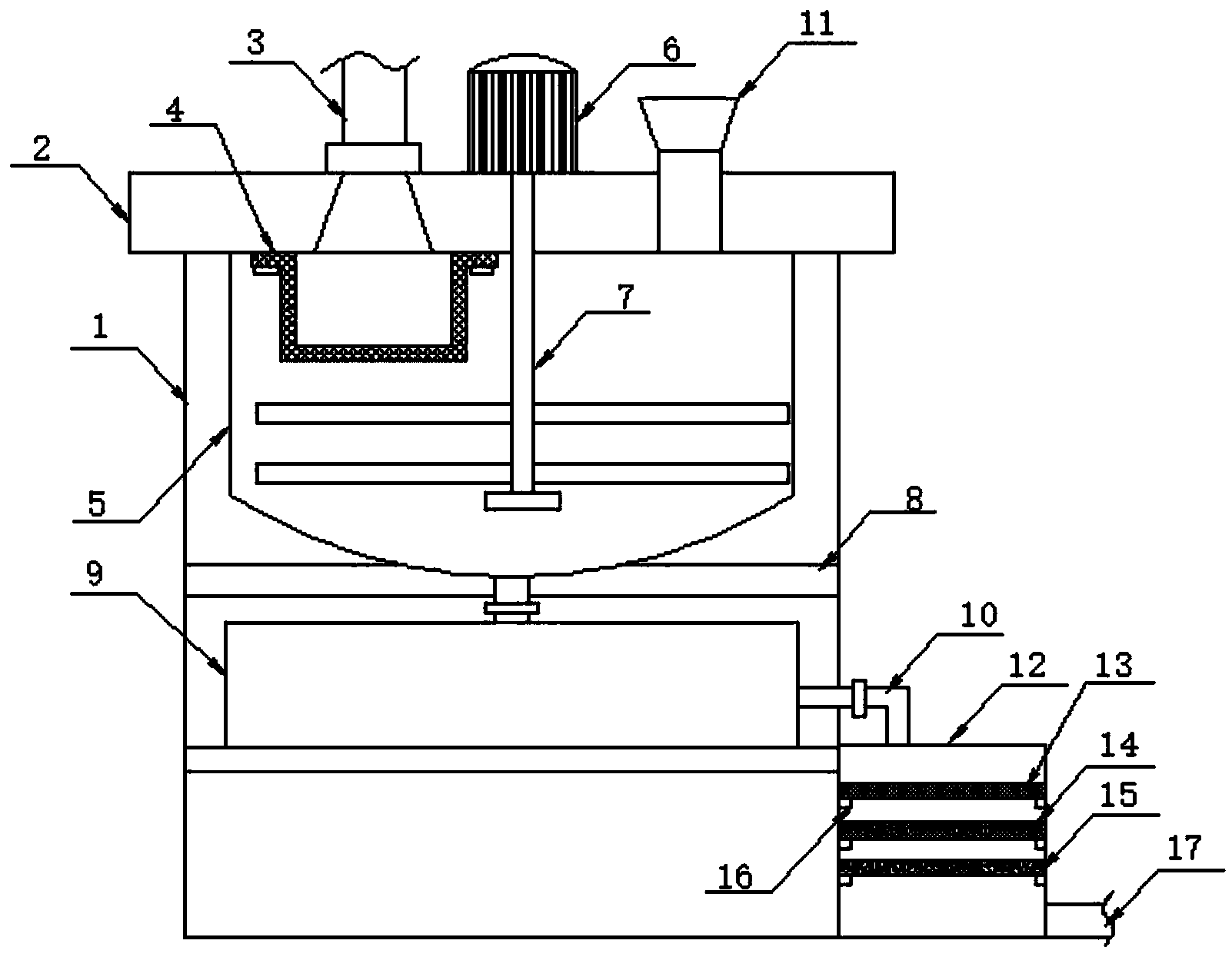

1.一种家用环保污水处理装置，包括处理箱(1)、盖板(2)、进水管(3)，其特征在于，所述处理箱(1)顶部设置有盖板(2)，所述盖板(2)顶部设置的管道接头连接有进水管(3)，所述盖板(2)上设置有进药口(11)，所述盖板(2)内侧对应进水口的位置固定设置有U形过滤网(4)，所述处理箱(1)内设置有搅拌桶(5)，所述盖板(2)顶部设置有搅拌电机(6)，所述搅拌电机(6)通过自带的电机轴转动连接有搅拌轴(7)，所述搅拌轴(7)底部焊接有搅拌叶，所述处理箱(1)内设置有多块分隔板(8)，其中一块分隔板(8)上设置有沉淀箱(9)，所述沉淀箱(9)一侧的出水口连接有第一出水管(10)，所述第一出水管(10)连接有净化桶(12)，所述净化桶(12)内依次设置有第一过滤层(13)、第二过滤层(14)、第三过滤层(15)，所述净化桶(12)内壁上设置有多个支撑块(16)，所述净化桶(12)一侧的出水口连接有第二出水管(17)，所述第一过滤层(13)、第二过滤层(14)、第三过滤层(15)底部均设置有多个卡槽(18)，所述第一过滤层(13)、第二过滤层(14)、第三过滤层(15)上均设置有多个滑槽(19)。
2.根据权利要求1所述的一种家用环保污水处理装置，其特征在于，所述支撑块(16)与滑槽(19)滑动连接，且支撑块(16)通过粘接剂粘附在净化桶(12)的内侧壁上，所述支撑块(16)至少设置12个。
3.根据权利要求1所述的一种家用环保污水处理装置，其特征在于，所述第一过滤层(13)、第二过滤层(14)和第三过滤层(15)均通过底部的卡槽(18)与支撑块(16)的配合设置在净化桶(12)内，且第一过滤层(13)由多层网格布制成。
4.根据权利要求1所述的一种家用环保污水处理装置，其特征在于，所述第二过滤层(14)由纤维棉制成，且第二过滤层(14)底部的第三过滤层(15)由活性炭制成。
5.根据权利要求1所述的一种家用环保污水处理装置，其特征在于，所述U形过滤网(4)通过螺钉与盖板(2)的内侧固定连接，且U形过滤网(4)的宽度大于进水管(3)的直径。
6.根据权利要求1所述的一种家用环保污水处理装置，其特征在于，所述搅拌桶(5)底部设置有分隔板(8)，且搅拌桶(5)底部为圆弧结构，所述搅拌桶(5)底部通过管道与沉淀箱(9)顶部的进水口连接。
7.根据权利要求1所述的一种家用环保污水处理装置，其特征在于，所述盖板(2)一端设置有与进水管(3)配合的导水孔，且盖板(2)另一端设置有与进药口(11)配合的导药孔。
说明书
一种家用环保污水处理装置
技术领域
本发明涉及污水处理装置技术领域，尤其是涉及一种家用环保污水处理装置。
背景技术
污水处理：为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
现有的家庭的污水很多都是直接排放，导致了水资源的浪费，也对环境造成了污染，污水进行简单的过滤，不能除去水中含有的杂质和异味，给再次使用带来不便，且污水中含有大量的细菌，不进行清除，会导致细菌生长，造成污水异味增大，给环境带来污染。
发明内容
本发明要解决的技术问题是克服现有的缺陷，提供一种家用环保污水处理装置，从而解决上述问题。
为实现上述目的，本发明提供如下技术方案：一种家用环保污水处理装置，包括处理箱、盖板、进水管，所述处理箱顶部设置有盖板，所述盖板顶部设置的管道接头连接有进水管，所述盖板上设置有进药口，所述盖板内侧对应进水口的位置固定设置有U形过滤网，所述处理箱内设置有搅拌桶，所述盖板顶部设置有搅拌电机，所述搅拌电机通过自带的电机轴转动连接有搅拌轴，所述搅拌轴底部焊接有搅拌叶，所述处理箱内设置有多块分隔板，其中一块分隔板上设置有沉淀箱，所述沉淀箱一侧的出水口连接有第一出水管，所述第一出水管连接有净化桶，所述净化桶内依次设置有第一过滤层、第二过滤层、第三过滤层，所述净化桶内壁上设置有多个支撑块，所述净化桶一侧的出水口连接有第二出水管，所述第一过滤层、第二过滤层、第三过滤层底部均设置有多个卡槽，所述第一过滤层、第二过滤层、第三过滤层上均设置有多个滑槽。
作为本发明的一种优选技术方案，所述支撑块与滑槽滑动连接，且支撑块通过粘接剂粘附在净化桶的内侧壁上，所述支撑块至少设置12个。
作为本发明的一种优选技术方案，所述第一过滤层、第二过滤层和第三过滤层均通过底部的卡槽与支撑块的配合设置在净化桶内，且第一过滤层由多层网格布制成。
作为本发明的一种优选技术方案，所述第二过滤层由纤维棉制成，且第二过滤层底部的第三过滤层由活性炭制成。
作为本发明的一种优选技术方案，所述U形过滤网通过螺钉与盖板的内侧固定连接，且U形过滤网的宽度大于进水管的直径。
作为本发明的一种优选技术方案，所述搅拌桶底部设置有分隔板，且搅拌桶底部为圆弧结构，所述搅拌桶底部通过管道与沉淀箱顶部的进水口连接。
作为本发明的一种优选技术方案，所述盖板一端设置有与进水管配合的导水孔，且盖板另一端设置有与进药口配合的导药孔。
与现有技术相比，本发明的有益效果是：通过设置的U形过滤网、第一过滤层、第二过滤层和第三过滤层，对污水进行依次的过滤，方便清除污水中含有的杂质，方便回收使用，设置的搅拌和沉淀箱，对污水和药物进行混合，然后沉淀，方便对污水进行过滤，设置的支撑块、卡槽和滑槽，方便安装和拆卸过滤层，便于对污水进行过滤和吸附异味，方便快捷，且环保，该种装置结构简单，使用方便。
