申请日2017.08.22
公开(公告)日2018.03.23
IPC分类号C02F9/04; C02F11/12
摘要
本实用新型公开了一种污水监测与处理系统，包括：中央处理器、污水检测设备，其安装在污水中，用于检测水质的参数、排放口阀门，其与第一PLC双向电性连接、污水处理设备控制终端，其安装在污水处理设备上，其与第二PLC双向电性连接，用于控制污水处理设备工作;所述污水检测设备将测得的水质参数发送到中央处理器，所述中央处理器控制第一PLC来控制排放口阀门的开闭，控制第二PLC来控制污水处理设备控制终端的开关。本实用新型可以实时掌握水质的参数，并且能够通过中央处理器及时的处理，减小了污水直排的危害和污水对环境的破坏。
权利要求书
1.一种污水监测与处理系统，其特征在于，包括：
中央处理器，其与第四无线信号收发器双向电性连接;
污水检测设备，其安装在污水中，其与第三无线信号收发器双向电性连接，用于检测水质的参数;
排放口阀门，其与第一PLC双向电性连接，所述第一PLC与第一无线信号收发器双向电性连接;
污水处理设备控制终端，其安装在污水处理设备上，用于控制污水处理设备工作，其与第二PLC双向电性连接，所述第二PLC与第二无线信号收发器双向电性连接;
所述第四无线信号收发器与第一无线信号收发器、第二无线信号收发器和第三无线信号收发器双向通信连接，用于发送和接收来自中央处理器、排放口阀门、污水处理设备和污水检测设备控制终端的信号;
所述污水检测设备将测得的水质参数发送到中央处理器，所述中央处理器控制第一PLC来控制排放口阀门的开闭，控制第二PLC来控制污水处理设备控制终端的开关。
2.根据权利要求1所述的一种污水监测与处理系统，其特征在于：所述污水监测模块由PH传感器、氨氮传感器、浊度传感器、COD传感器和电导率传感器组成。
3.根据权利要求1所述的一种污水监测与处理系统，其特征在于：所述污水处理设备控制终端包括离心机开关、污泥脱水机开关、曝气机开关、微滤机开关、气浮机开关、臭氧发生器开关和絮凝剂投放口开关的一种或多种。
4.根据权利要求1所述的一种污水监测与处理系统，其特征在于：所述第一无线信号收发器、第二无线信号收发器和第三无线信号收发器与第四无线信号收发器采用GPRS无线传输模块。
5.根据权利要求1所述的一种污水监测与处理系统，其特征在于：所述第一PLC和第二PLC采用西门子S7-300PLC。
6.根据权利要求1所述的一种污水 监测与处理系统，其特征在于：所述排放口阀门为污水排出管道的阀门。
说明书
一种污水监测与处理系统
技术领域
本实用新型涉及污水处理技术领域，具体为一种污水监测与处理系统。
背景技术
随着我国经济建设的不断发展，各种工业污水，城市污水层出不穷，我国城市污水处理率不断提升，已达到相当高的水平，但与之形成鲜明对比的是，大部分城市及周边河流河湖黑臭现状似乎仍未改变。工业废水的排放量日益增加，达不到排放标准的工业废水排入水体后，会污染地表水和地下水，出于各种现实原因，很多城市仍然有20%的污水未经处理直接排放，一些不法企业直接将污水或处理未达标的污水排入水中，造成了很大的环境污染，污水处理是保护城乡环境的重要举措，污水处理可以提高水的利用效率，恢复城市乃至流域的良好水环境，降低由于污染物排放对环境的危害。
如中国发明专利公开号为CN201853128U提供的一种农村分散式污水处理排放控制系统，其核心技术如下，通过在污水池中设置超声波水位传感器和水质探测头，对污水池中污水的水位或污水水质的监测，通过PLC控制系统来自动控制污水池排水阀门的开闭，一方面实现了自动化，另一方面该排放系统能根据污水处理系统的处理能力进行有效排放，而远程监控系统能随时监测污水排放的相关数据，同时也能利用远程监控系统，根据需要对污水进行手动排放。但是所述的农村分散式污水处理排放控制系统只能对污水进行排放，不能够对水污染及时的预防和进行有效的处理。
实用新型内容
本实用新型的目的在于提供一种污水监测与处理系统，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：

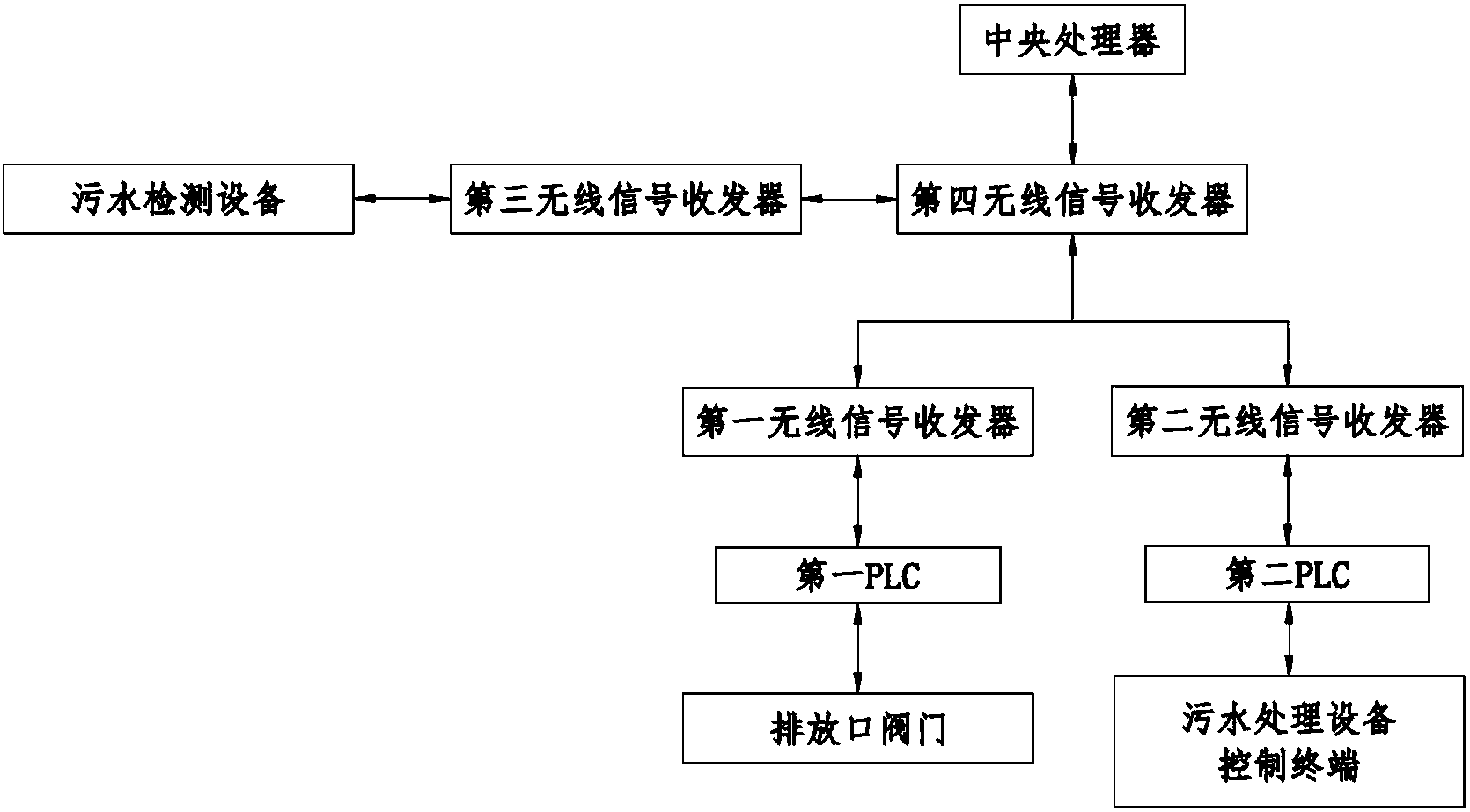

一种污水监测与处理系统，包括：
中央处理器，其与第四无线信号收发器双向电性连接;
污水检测设备，其安装在污水中，其与第三无线信号收发器双向电性连接，用于检测水质的参数;
排放口阀门，其与第一PLC双向电性连接，所述第一PLC与第一无线信号收发器双向电性连接;
污水处理设备控制终端，其安装在污水处理设备上，用于控制污水处理设备工作，其与第二PLC双向电性连接，所述第二PLC与第二无线信号收发器双向电性连接;
所述第四无线信号收发器与第一无线信号收发器、第二无线信号收发器和第三无线信号收发器双向通信连接，用于发送和接收来自中央处理器、排放口阀门、污水处理设备和污水检测设备控制终端的信号;
所述污水检测设备将测得的水质参数发送到中央处理器，所述中央处理器控制第一PLC来控制排放口阀门的开闭，控制第二PLC来控制污水处理设备控制终端的开关。
优选的，所述污水监测模块由PH传感器、氨氮传感器、浊度传感器、COD传感器和电导率传感器组成。
优选的，所述污水处理设备控制终端包括离心机开关、污泥脱水机开关、曝气机开关、微滤机开关、气浮机开关、臭氧发生器开关和絮凝剂投放口开关的一种或多种。
优选的，所述第一无线信号收发器、第二无线信号收发器和第三无线信号收发器与第四无线信号收发器采用GPRS无线传输模块。
优选的，所述第一PLC和第二PLC采用西门子S7-300PLC。
优选的，所述排放口阀门为污水排出管道的阀门。
与现有技术相比，本实用新型的有益效果是：
本实用新型通过设置在污水中的污水检测设备检测污水的水质参数，第一无线信号收发器、第二无线信号收发器和第三无线信号收发器与第四无线信号收发器的设置，可以实现在线监控，测得的水质参数上传到中央处理器，中央处理器可以远程控制第一PLC和第二PLC工作，测得的污水水质参数不合格时，控制第一PLC关闭污水排出管道的阀门，防止污水继续排入下水道或河流，控制第二PLC开启污水处理设备控制终端，来控制污水处理设备工作，本实用新型可以实时掌握水质的参数，并且能够通过中央处理器及时的处理，减小了污水直排的危害和污水对环境的破坏。
