申请日2018.08.02
公开(公告)日2018.10.23
IPC分类号C02F9/04; B01D53/04; C02F1/50; C02F1/00
摘要
本发明公开了一种污水处理用消毒过滤池，包括污水收集池、进水管、排污口，所述污水收集池内设置有第一防腐层，所述第一防腐层内侧设置有第二防腐层，所述污水收集池一侧的进液口内连接有进水管，所述污水收集池顶部开口处设置有盖板，且盖板上设置有电机支架，且电机支架上设置有搅拌电机，所述搅拌电机通过自带的电机轴转动连接有转动轴，所述转动轴上固定连接有多根搅拌轴，所述搅拌电机一侧设置有药液箱，所述药液箱连接的进药管设置在污水收集池内，污水收集池另一侧设置的出气口内连接有排气管，且出气口一侧设置有活性炭吸附层，通过设置的搅拌轴和防腐罩，对污水和消毒药液进行充分混合，方便对污水进行充分消毒杀菌。
权利要求书

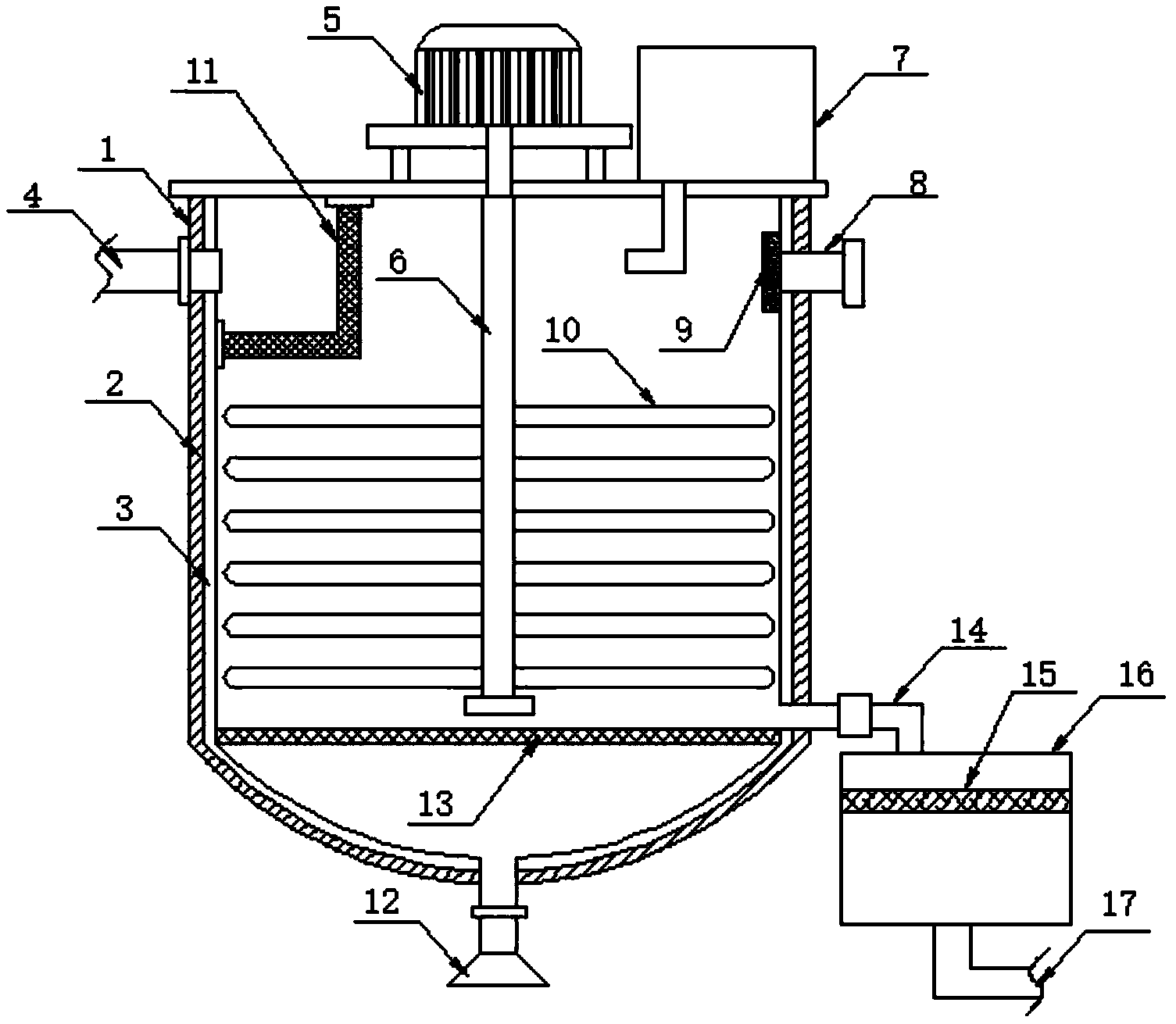

1.一种污水处理用消毒过滤池，包括污水收集池(1)、进水管(4)、排污口(12)，其特征在于，所述污水收集池(1)内设置有第一防腐层(2)，所述第一防腐层(2)内侧设置有第二防腐层(3)，所述污水收集池(1)一侧的进液口内连接有进水管(4)，所述污水收集池(1)顶部开口处设置有盖板，且盖板上设置有电机支架，且电机支架上设置有搅拌电机(5)，所述搅拌电机(5)通过自带的电机轴转动连接有转动轴(6)，所述转动轴(6)上固定连接有多根搅拌轴(10)，所述搅拌电机(5)一侧设置有药液箱(7)，所述药液箱(7)连接的进药管设置在污水收集池(1)内，所述污水收集池(1)另一侧设置的出气口内连接有排气管(8)，且出气口一侧设置有活性炭吸附层(9)，所述进水管(4)另一端设置有第一过滤板(11)，所述污水收集池(1)底部设置有排污口(12)，所述污水收集池(1)内横向设置有第二过滤板(13)，所述污水收集池(1)底部的排水口连接有第一排水管(14)，所述第一排水管(14)连接有过滤箱(16)，所述过滤箱(16)内设置有第三过滤板(15)，所述过滤箱(16)的排水口连接有第二排水管(17)，所述污水收集池(1)外侧设置有多个控制按钮(18)。
2.根据权利要求1所述的一种污水处理用消毒过滤池，其特征在于，所述控制按钮(18)与搅拌电机(5)、第一排水管(14)和第三过滤板(15)上的控制阀和水泵对应电性连接。
3.根据权利要求1所述的一种污水处理用消毒过滤池，其特征在于，所述搅拌轴(10)外侧设置有防腐罩(19)，所述搅拌轴(10)与转动轴(6)通过焊接固定连接，且搅拌轴(10)一端为圆弧结构。
4.根据权利要求1所述的一种污水处理用消毒过滤池，其特征在于，所述第一过滤板(11)的过滤孔直径大于第三过滤板(15)的过滤孔直径，且第一过滤板(11)为左旋180度的L形过滤板。
5.根据权利要求1所述的一种污水处理用消毒过滤池，其特征在于，所述第一防腐层(2)和第二防腐层(3)之间通过粘接剂固定连接，且第一防腐层(2)通过粘接剂粘附在污水收集池(1)的内壁上。
6.根据权利要求1所述的一种污水处理用消毒过滤池，其特征在于，所述第一排水管(14)和第二排水管(17)均由耐腐蚀管道制成。
7.根据权利要求1所述的一种污水处理用消毒过滤池，其特征在于，所述排气管(8)内设置有橡胶材料制成的密封塞。
8.根据权利要求1所述的一种污水处理用消毒过滤池，其特征在于，所述活性炭吸附层(9)粘附在第二防腐层(3)的内壁上。
说明书
一种污水处理用消毒过滤池
技术领域
本发明涉及污水处理装置技术领域，尤其是涉及一种污水处理用消毒过滤池。
背景技术
随着工业化的发展，水资源越来越短缺，污水排放量越来越大，水源污染加剧，加上缺少适用和节能的治理技术，污水管网和水处理设施滞后等，成为我国新农村和城市化建设的障碍之一。我国将环境保护作为一项基本国策，保护水资源，节能减排，势在必行。在这种新形势下，对污水进行再次回收利用，尤为重要。因此，世界上许多缺水的城市都在广泛地采用中水的回用，作为节水的最重要措施之一，污水处理设备能有效处理城区的生活污水，工业废水等，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义。
传统的污水处理都是进行过滤消毒沉淀，需要不同的工艺进行处理，增加了设备购买成本，也增加了处理的时间，且污水消毒时，消毒液容易对污水池造成腐蚀，从而影响污水处理的效果，污水中含有的大量的杂质，不进行过滤，容易导致管道堵塞，影响污水处理。
发明内容
本发明要解决的技术问题是克服现有的缺陷，提供一种污水处理用消毒过滤池，从而解决上述问题。
为实现上述目的，本发明提供如下技术方案：一种污水处理用消毒过滤池，包括污水收集池、进水管、排污口，所述污水收集池内设置有第一防腐层，所述第一防腐层内侧设置有第二防腐层，所述污水收集池一侧的进液口内连接有进水管，所述污水收集池顶部开口处设置有盖板，且盖板上设置有电机支架，且电机支架上设置有搅拌电机，所述搅拌电机通过自带的电机轴转动连接有转动轴，所述转动轴上固定连接有多根搅拌轴，所述搅拌电机一侧设置有药液箱，所述药液箱连接的进药管设置在污水收集池内，所述污水收集池另一侧设置的出气口内连接有排气管，且出气口一侧设置有活性炭吸附层，所述进水管另一端设置有第一过滤板，所述污水收集池底部设置有排污口，所述污水收集池内横向设置有第二过滤板，所述污水收集池底部的排水口连接有第一排水管，所述第一排水管连接有过滤箱，所述过滤箱内设置有第三过滤板，所述过滤箱的排水口连接有第二排水管，所述污水收集池外侧设置有多个控制按钮。
作为本发明的一种优选技术方案，所述控制按钮与搅拌电机、第一排水管和第三过滤板上的控制阀和水泵对应电性连接。
作为本发明的一种优选技术方案，所述搅拌轴外侧设置有防腐罩，所述搅拌轴与转动轴通过焊接固定连接，且搅拌轴一端为圆弧结构。
作为本发明的一种优选技术方案，所述第一过滤板的过滤孔直径大于第三过滤板的过滤孔直径，且第一过滤板为左旋180度的L形过滤板。
作为本发明的一种优选技术方案，所述第一防腐层和第二防腐层之间通过粘接剂固定连接，且第一防腐层通过粘接剂粘附在污水收集池的内壁上。
作为本发明的一种优选技术方案，所述第一排水管和第二排水管均由耐腐蚀管道制成。
作为本发明的一种优选技术方案，所述排气管内设置有橡胶材料制成的密封塞。
作为本发明的一种优选技术方案，所述活性炭吸附层粘附在第二防腐层的内壁上。
与现有技术相比，本发明的有益效果是：通过设置的搅拌轴和防腐罩，对污水和消毒药液进行充分混合，方便对污水进行充分消毒杀菌，防腐罩防止消毒药液俯视搅拌轴，设置的第一过滤板、第二过滤板和第三过滤板，对污水进行过滤，方便污水进行消毒和排出使用，第二过滤板过滤沉淀的污泥通过排污口排出，防止污泥堆积在污水收集池的底部，设置的第一防腐层和第二防腐层，防止消毒药液腐蚀污水收集池内壁，保护污水收集池，设置的活性炭吸附层，吸附污水消毒后产生气体的异味，便于排放到空气中，该种装置结构简单，使用方便。
