申请日2017.08.22
公开(公告)日2018.03.27
IPC分类号C02F3/12; C02F3/34
摘要
本实用新型公开了一种具有多腔消毒装置的污水处理膜生物反应器,包括设置在反应器本体内的生物接触反应腔、微生物生长腔和流化床MBR腔，所述生物接触反应腔、微生物生长腔和流化床MBR腔从左到右依次设置，生物接触反应腔左上端设有进水口，流化床MBR腔右下端设有出水口，生物接触反应腔中设有转动辊，转动辊上设有揽板，污水的动力一部分会通过揽板传递给转动辊，变化成转动辊的动能，使得污水流速变慢，大分子有机污染物能完全被分解为小分子有机污染物，污水处理效果较好，且笼框可通过连接座取出，便于添加或观察笼框内的生物载体球，便于控制生物载体球放入的量，不会浪费，且提高了污水处理的效率，适合推广。
权利要求书

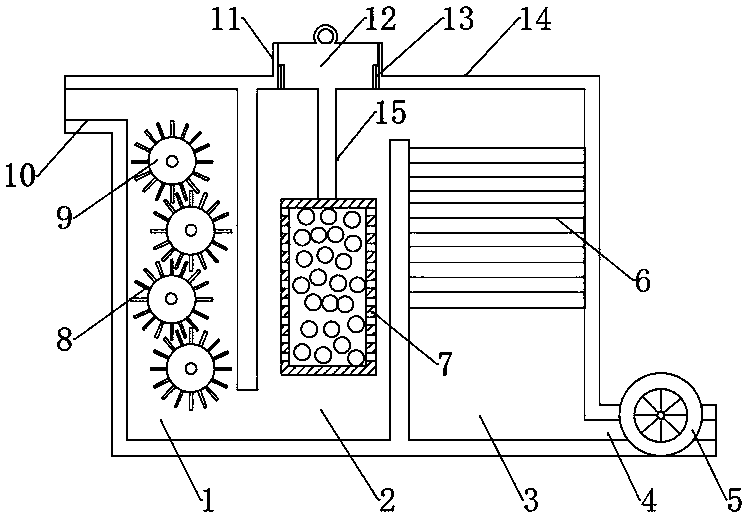

1.一种具有多腔消毒装置的污水处理膜生物反应器,包括设置在反应器本体(14)内的生物接触反应腔(1)、微生物生长腔(2)和流化床MBR腔(3)，其特征在于：所述生物接触反应腔(1)、微生物生长腔(2)和流化床MBR腔(3)从左到右依次设置，生物接触反应腔(1)左上端设有进水口(10)，流化床MBR腔(3)右下端设有出水口(4)，出水口(4)处连通设有出水泵(5)，所述生物接触反应腔(1)内部设有转动辊(9)，转动辊(9)外围套设有揽板(8)，生物接触反应腔(1)底端与微生物生长腔(2)底端相连通，所述微生物生长腔(2)内部设有笼框(7)，笼框(7)上表面中间位置固定设有连接杆(15)，连接杆(15)上端固定设有连接座(12)，所述连接座(12)呈圆柱形结构，连接座(12)上表面固定设有拉环，连接座(12)设在连接口(11)内，所述连接口(11)固定设在微生物生长腔(2)上端，且连接口(11)与微生物生长腔(2)相连通，所述流化床MBR腔(3)内设有MBR膜组件(6)。
2.根据权利要求1所述的一种具有多腔消毒装置的污水处理膜生物反应器，其特征在于：所述转动辊(9)设有多个，转动辊(9)通过转轴活动设在生物接触反应腔(1)的两侧内壁。
3.根据权利要求1所述的一种具有多腔消毒装置的污水处理膜生物反应器，其特征在于：所述揽板(8)呈圆形阵列排列在转动辊(9)上，两两转动辊(9)上的揽板(8)交错设置。
4.根据权利要求1所述的一种具有多腔消毒装置的污水处理膜生物反应器，其特征在于：所述笼框(7)内设有生物载体球，笼框(7)侧壁上设有多个通过孔。
5.根据权利要求1所述的一种具有多腔消毒装置的污水处理膜生物反应器，其特征在于：所述连接座(12)上端外圈设有外螺纹，连接口(11)上端内圈设有内螺纹，连接座(12)上端与连接口(11)上端之间通过内外螺纹相互连接，所述连接座(12)下端外圈上套设有橡胶密封垫(13)，连接口(11)下端内圈上也设有橡胶密封垫(13)，连接座(12)上的橡胶密封垫(13)与连接口(11)上的橡胶密封垫(13)相互贴合。
说明书
一种具有多腔消毒装置的污水处理膜生物反应器
技术领域
本实用新型涉及污水 处理膜生物反应器技术领域，具体为一种具有多腔消毒装置的污水处理膜生物反应器。
背景技术
在污水处理，水资源再利用领域，MBR又称膜生物反应器,是一种由膜分离单元与生物处理单元相结合的新型水处理技术，通常污水处理膜生物反应器在现实中是用来处理净化污水的一种装置，但它在实际运行中仍存在以下弊端：
1、目前的污水处理膜生物反应器中，往往因生物接触反应腔中污水流速过快，而导致大分子有机污染物不能完全被分解为小分子有机污染物，会对下一步处理造成影响，污水处理效果较差;
2、微生物生长腔内的生物载体球往往容易被冲到下一级处理腔，且生物载体球不便添加与观察，不便控制生物载体球放入的量，容易造成浪费，且可能会降低污水处理的效率。
实用新型内容
本实用新型的目的在于提供一种具有多腔消毒装置的污水处理膜生物反应器，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种具有多腔消毒装置的污水处理膜生物反应器,包括设置在反应器本体内的生物接触反应腔、微生物生长腔和流化床MBR腔，所述生物接触反应腔、微生物生长腔和流化床MBR腔从左到右依次设置，生物接触反应腔左上端设有进水口，流化床MBR腔右下端设有出水口，出水口处连通设有出水泵，所述生物接触反应腔内部设有转动辊，转动辊外围套设有揽板，生物接触反应腔底端与微生物生长腔底端相连通，所述微生物生长腔内部设有笼框，笼框上表面中间位置固定设有连接杆，连接杆上端固定设有连接座，所述连接座呈圆柱形结构，连接座上表面固定设有拉环，连接座设在连接口内，所述连接口固定设在微生物生长腔上端，且连接口与微生物生长腔相连通，所述流化床MBR腔内设有MBR膜组件。
优选的，所述转动辊设有多个，转动辊通过转轴活动设在生物接触反应腔的两侧内壁。
优选的，所述揽板呈圆形阵列排列在转动辊上，两两转动辊上的揽板交错设置。
优选的，所述笼框内设有生物载体球，笼框侧壁上设有多个通过孔。
优选的，所述连接座上端外圈设有外螺纹，连接口上端内圈设有内螺纹，连接座上端与连接口上端之间通过内外螺纹相互连接，所述连接座下端外圈上套设有橡胶密封垫，连接口下端内圈上也设有橡胶密封垫，连接座上的橡胶密封垫与连接口上的橡胶密封垫相互贴合。
与现有技术相比，本实用新型的有益效果是：本实用新型结构设置合理，功能性强，具有以下优点：
1、生物接触反应腔中设有转动辊，转动辊上设有揽板，污水的动力一部分会通过揽板传递给转动辊，变化成转动辊的动能，使得污水流速变慢，大分子有机污染物能完全被分解为小分子有机污染物，污水处理效果较好，且生物接触反应腔内不易形成沉淀而造成堵塞;
2、微生物生长腔内的生物载体球设在笼框内，不易被冲散，且笼框可通过连接座取出，便于添加或观察笼框内的生物载体球，便于控制生物载体球放入的量，不会浪费，且提高了污水处理的效率，适合推广。
