申请日2017.08.22
公开(公告)日2018.03.27
IPC分类号A01M1/04; A01M1/20; A61L2/18
摘要
本实用新型是关于一种用于污水处理及道路下水道的改进的消毒设备，其于本体至少一侧的壁面中一体埋设管路，于该管路的一端设置一供衔接消毒药剂供应装置的接头，且于该管路上等距接设多个歧管喷头，各该歧管喷头的喷出面凸伸出该本体的该壁面，并在该歧管喷头的喷出面上设多个喷洒孔，于该管路的该歧管喷头的喷出面所设的该喷洒孔外设置有诱虫灯，该诱虫灯供发出吸引蚊虫靠近的光线;借此，能有效利用诱虫灯所发出的光线将蚊虫吸引靠近管路的喷洒孔，使得于消毒药剂由喷洒孔向外喷洒流出时，能确实将受诱虫灯的光线吸引靠近的蚊虫进行消灭，以达到最佳的消毒灭杀蚊虫功效，而在其整体施行使用上更增实用功效特性。
权利要求书
1.一种用于污水处理及道路下水道的改进的消毒设备，其特征在于，所述用于污水处理及道路下水道的改进的消毒设备包括有本体、管路及诱虫灯，于该本体至少一侧的壁面中一体埋设该管路，于该管路的一端设置一供衔接消毒药剂供应装置的接头，且于该管路上等距接设多个歧管喷头，各该歧管喷头的喷出面凸伸出该本体的该壁面，并在该歧管喷头的喷出面上设多个喷洒孔;其中：
对应该管路的该歧管喷头的喷出面设置有能发出吸引蚊虫靠近的光线的该诱虫灯。
2.如权利要求1所述的用于污水处理及道路下水道的改进的消毒设备，其特征在于，该诱虫灯以环状对应设置于该歧管喷头的喷出面所设的该喷洒孔外缘。
3.如权利要求1所述的用于污水处理及道路下水道的改进的消毒设备，其特征在于，该诱虫灯以灯条状设置于对应各该歧管喷头的喷出面的该本体的该壁面。
说明书
用于污水处理及道路下水道的改进的消毒设备
技术领域
本实用新型是关于一种用于污水 处理及道路下水道的改进的消毒设备，尤其是指一种能有效将蚊虫吸引靠近，使得能确实将吸引靠近的蚊虫进行消灭，以达到最佳的消毒灭杀蚊虫功效，而在其整体施行使用上更增实用功效特性的用于污水处理及道路下水道的改进的消毒设备。
背景技术
为提升国内的生活环境质量，政府将逐步实施各地卫生下水道管线的埋设，以解决各类废水、污水的污染问题。在下水道的建构规范中即有明确规定，下水道之间需设置阴井及人孔来作污水的清理维护作业，以使下水道可正常排水。而由于公共道路下的污水下水道、排放雨水的箱涵或住家用户的阴井等地方，容易羁留滋生细菌，应该要定期消毒来维护卫生问题，但因定期聘请喷洒消毒药剂的人员费用高昂，且并非可实时处理，需配合人员排定工作时日，如此可能让具有病媒的蚊虫孳生过多。
也因此，设计人即研发出一种公告于2013年9月21日的中国台湾专利第M462270号「用于污水处理及道路下水道之消毒设备」，设有一本体，于本体中设置管路，并令管路上设置多个的喷洒孔及一接头，该接头连接一消毒药剂供应装置。使得能利用该消毒药剂供应装置经接头将消毒药剂注入管路中，并由各喷洒孔喷洒流出，对阴井、人孔、箱涵内部进行消毒，达到可定期消毒的卫生功效。
然而，上述「用于污水处理及道路下水道之消毒设备」虽可达到方便对阴井、人孔、箱涵内部进行定期消毒的预期功效，但也在其实际施行使用上发现，该结构仅能单纯将消毒药剂喷洒入阴井、人孔、箱涵内部进行消毒，其并无法将蚊虫吸引靠近该喷洒孔，造成若蚊虫于离该喷洒孔较远处，蚊虫受到消毒药剂的影响即会有所限制，而无法将蚊虫确实进行消灭，致令其在整体结构设计上仍存在有改进的空间。
因此，设计人有鉴于此，秉持多年该相关行业的丰富设计开发及实际制作经验，针对现有的结构及缺失予以研究改进，提供一种用于污水处理及道路下水道的改进的消毒设备，以期达到更佳实用价值性的目的。
实用新型内容
本实用新型的目的在于提供一种用于污水处理及道路下水道的改进的消毒设备，其能有效利用诱虫灯所发出的光线将蚊虫吸引靠近管路的喷洒孔，使得于消毒药剂由喷洒孔向外喷洒流出时，能确实将受诱虫灯的光线吸引靠近的蚊虫进行消灭，以达到最佳的消毒灭杀蚊虫功效，而在其整体施行使用上更增实用功效特性。

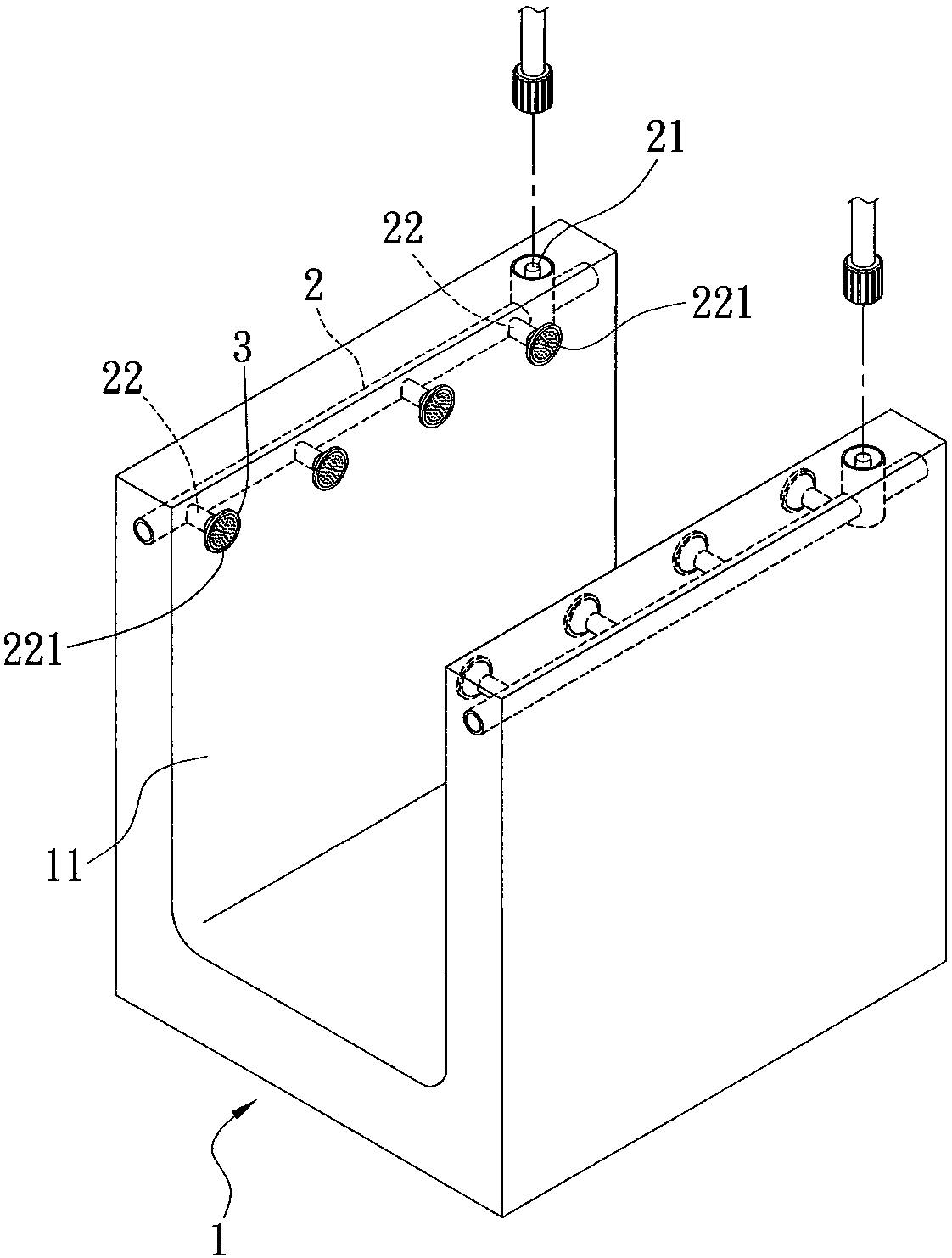

为达到上述目的，本实用新型提供一种用于污水处理及道路下水道的改进的消毒设备，其包括有本体、管路及诱虫灯，于该本体至少一侧的壁面中一体埋设该管路，于该管路的一端设置一供衔接消毒药剂供应装置的接头，且于该管路上等距接设多个歧管喷头，各该歧管喷头的喷出面凸伸出该本体的该壁面，并在该歧管喷头的喷出面上设多个喷洒孔;其中：
对应该管路的该歧管喷头的喷出面设置有能发出吸引蚊虫靠近的光线的该诱虫灯。
本实用新型的用于污水处理及道路下水道的改进的消毒设备的较佳实施例，其中，该诱虫灯以环状对应设置于该歧管喷头的喷出面所设的该喷洒孔外缘。
本实用新型的用于污水处理及道路下水道的改进的消毒设备的较佳实施例，其中，该诱虫灯以灯条状设置于对应各该歧管喷头的喷出面的该本体的该壁面。
通过以上所述，由本实用新型结构的组成与使用实施说明可知，本实用新型与现有结构相较之下，本实用新型能有效利用诱虫灯所发出的光线将蚊虫吸引靠近管路的喷洒孔，使得于消毒药剂由喷洒孔向外喷洒流出时，能确实将受诱虫灯的光线吸引靠近的蚊虫进行消灭，以达到最佳的消毒灭杀蚊虫功效，而在其整体施行使用上更增实用功效特性。
