申请日2017.08.22
公开(公告)日2018.03.30
IPC分类号G01N21/17; C02F1/58; C02F101/10
摘要
本实用新型提供了一种新型水质检测仪及污水处理设备，涉及水质检测技术领域。该新型水质检测仪通过设置水质检测模块、金属消解模块及处理模块，其中水质检测模块用于采集透射过待测液体的光的强度信息，并将强度信息传输至处理模块，处理模块用于依据强度信息计算出待测液体包含的化学物质含量参数，并在化学物质含量参数大于预设定的参数时，控制水泵将待测液体传输至金属消解模块内，使得待测液体包含的化学物质在金属消解模块内反应生成沉淀，从而去除待测液体包含的化学物质，因此能够在检测到待测液体包含的化学物质含量参数不合格时，立马对其进行处理，操作简单方便。
权利要求书
1.一种新型水质检测仪，其特征在于，所述新型水质检测仪包括水质检测模块、金属消解模块、处理模块、水泵、导管及蓄水箱，所述金属消解模块包括反应槽及出水管，所述水泵通过所述导管与所述反应槽贯通，所述出水管设置于所述反应槽的底部，所述反应槽通过所述出水管与所述蓄水箱贯通,所述处理模块与所述水泵、所述水质检测模块及所述金属消解模块均电连接，所述水质检测模块用于采集透射过待测液体的光的强度信息，所述处理模块用于依据所述强度信息计算出待测液体包含的化学物质含量参数，所述处理模块还用于若所述化学物质含量参数大于预设定的参数时，控制所述水泵将待测液体传输至所述反应槽内。
2.根据权利要求1所述的新型水质检测仪，其特征在于，所述新型水质检测仪还包括电磁阀及开关，所述开关及所述电磁阀分别与所述处理模块电连接，所述开关用于响应用户的操作而生成打开指令或关闭指令，并将所述打开指令或所述关闭指令传输至所述电磁阀，所述电磁阀用于依据所述打开指令而打开，所述电磁阀还用于依据所述关闭指令而关闭。
3.根据权利要求1所述的新型水质检测仪，其特征在于，所述金属消解模块还包括滤网，所述滤网倾斜设置于所述反应槽内。
4.根据权利要求3所述的新型水质检测仪，其特征在于，所述金属消解模块还包括排渣管，所述排渣管设置于所述滤网的一侧，并与所述反应槽贯通。
5.根据权利要求1所述的新型水质检测仪，其特征在于，所述水质检测模块包括比色皿、光源及光照强度传感器，所述比色皿嵌设于所述新型水质检测仪本体内，所述光源及所述光照强度传感器分别设置于所述比色皿相对设置的两面，所述光照强度传感器用于探测所述光源发出的并透过所述比色皿的光的强度信号。
6.根据权利要求5所述的新型水质检测仪，其特征在于，所述新型水质检测仪还包括遮光件，所述遮光件盖合于所述比色皿外。
7.根据权利要求5所述的新型水 质检测仪，其特征在于，所述新型水质检测仪还包括信号放大电路，所述信号放大电路与所述光照强度传感器及所述处理模块均电连接，所述信号放大电路用于放大所述强度信号。
8.根据权利要求1所述的新型水质检测仪，其特征在于，所述新型水质检测仪还包括显示模块，所述显示模块与所述处理模块电连接，用于显示所述待测液体包含的化学物质含量参数。
9.根据权利要求1所述的新型水质检测仪，其特征在于，所述新型水质检测仪还包括新型水质检测仪本体，所述水质检测模块、所述金属消解模块均嵌设于所述新型水质检测仪本体内，所述反应槽嵌设于所述新型水质检测仪本体内。
10.一种污水处理设备，其特征在于，所述污水处理设备包括蓄水装置及如权利要求1-9中任意一项所述的新型水质检测仪，所述蓄水装置分别与所述水质检测模块、所述金属消解模块贯通。
说明书
新型水质检测仪及污水处理设备
技术领域
本实用新型涉及水质检测技术领域，具体而言，涉及一种新型水质检测仪及污水处理设备。
背景技术
随着工业的高速发展，人们生活需求的不断增大，环境的人为污染日趋严峻。工农业生产及人民生活产生大量生产生活废物和污水，这对地表、地下水资源造成了严重污染，在没有监管条件下对环境造成的危害的事件也越来越多。
而现有的新型水质检测仪，功能较为单一，大多只能对生活废物和污水包含的化学物质含量参数进行检测，如需对生活废物和污水进行进一步处理，则还需要再使用其他的污水处理设备对其进行处理，整个操作较为繁琐，且同时携带新型水质检测仪、污水处理设备较为不方便。
实用新型内容
本实用新型的目的在于提供一种新型水质检测仪，当检测出待测液体包含的化学物质含量参数不合格时，可以马上对其进行处理，以避免测液体包含的化学物质对环境造成损害。
本实用新型的目的在于提供一种污水处理设备，通过应用上述新型水质检测仪，从而在检测出待测液体包含的化学物质含量参数不合格时，可以马上对其进行处理，以便于测液体包含的化学物质对环境造成损害。
本实用新型是这样实现的：

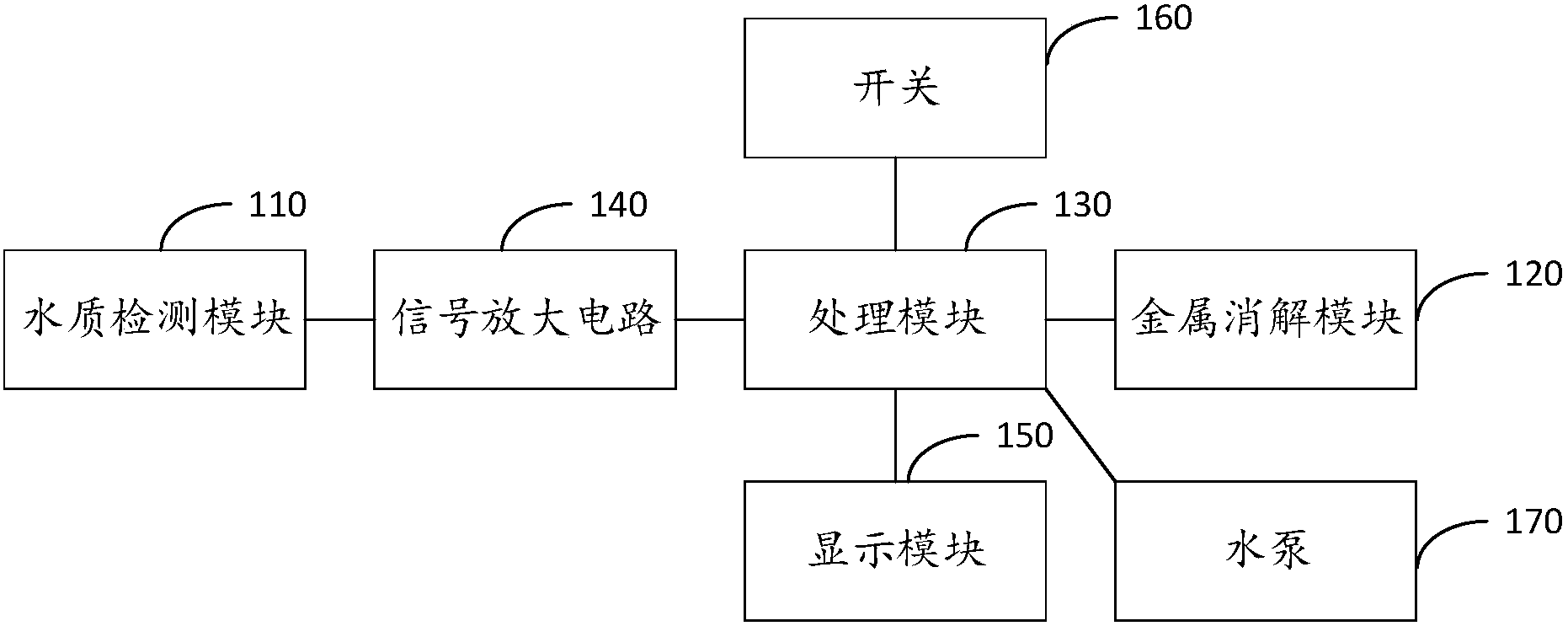

第一方面，本实用新型提供了一种新型水质检测仪，所述新型水质检测仪包括水质检测模块、金属消解模块、处理模块、水泵、导管及蓄水箱，所述金属消解模块包括反应槽及出水管，所述水泵通过所述导管与所述反应槽贯通，所述出水管设置于所述反应槽的底部，所述反应槽通过所述出水管与所述蓄水箱贯通,所述处理模块与所述水泵、所述水质检测模块及所述金属消解模块均电连接，所述水质检测模块用于采集透射过待测液体的光的强度信息，所述处理模块用于依据所述强度信息计算出待测液体包含的化学物质含量参数，所述处理模块还用于若所述化学物质含量参数大于预设定的参数时，控制所述水泵将待测液体传输至所述反应槽内。
进一步地，所述新型水质检测仪还包括电磁阀及开关，所述开关及所述电磁阀分别与所述处理模块电连接，所述开关用于响应用户的操作而生成打开指令或关闭指令，并将所述打开指令或所述关闭指令传输至所述电磁阀，所述电磁阀用于依据所述打开指令而打开，所述电磁阀还用于依据所述关闭指令而关闭。
进一步地，所述金属消解模块还包括滤网，所述滤网倾斜设置于所述反应槽内。
进一步地，所述金属消解模块还包括排渣管，所述排渣管设置于所述滤网的一侧，并与所述反应槽贯通。
进一步地，所述水质检测模块包括比色皿、光源及光照强度传感器，所述比色皿嵌设于所述新型水质检测仪本体内，所述光源及所述光照强度传感器分别设置于所述比色皿相对设置的两面，所述光照强度传感器用于探测所述光源发出的并透过所述比色皿的光的强度信号。
进一步地，所述新型水质检测仪还包括遮光件，所述遮光件盖合于所述比色皿外。
进一步地，所述新型水质检测仪还包括信号放大电路，所述信号放大电路与所述光照强度传感器及所述处理模块均电连接，所述信号放大电路用于放大所述强度信号。
进一步地，所述新型水质检测仪还包括显示模块，所述显示模块与所述处理模块电连接，用于显示所述待测液体包含的化学物质含量参数。
进一步地，所述新型水质检测仪还包括新型水质检测仪本体，所述水质检测模块、所述金属消解模块均嵌设于所述新型水质检测仪本体内，所述反应槽嵌设于所述新型水质检测仪本体内。
第二方面，本实用新型提供了一种污水处理设备，所述新型水质检测仪包括水质检测模块、金属消解模块、处理模块、水泵、导管及蓄水箱，所述金属消解模块包括反应槽及出水管，所述水泵通过所述导管与所述反应槽贯通，所述出水管设置于所述反应槽的底部，所述反应槽通过所述出水管与所述蓄水箱贯通,所述处理模块与所述水泵、所述水质检测模块及所述金属消解模块均电连接，所述水质检测模块用于采集透射过待测液体的光的强度信息，所述处理模块用于依据所述强度信息计算出待测液体包含的化学物质含量参数，所述处理模块还用于若所述化学物质含量参数大于预设定的参数时，控制所述水泵将待测液体传输至所述反应槽内，所述蓄水装置分别与所述水质检测模块、所述金属消解模块贯通。
相对现有技术，本实用新型具有以下有益效果：本实用新型提供的一种新型水质检测仪，通过设置水质检测模块、金属消解模块及处理模块，其中水质检测模块用于采集透射过待测液体的光的强度信息，并将强度信息传输至处理模块，处理模块用于依据强度信息计算出待测液体包含的化学物质含量参数，并在化学物质含量参数大于预设定的参数时，控制水泵将待测液体传输至金属消解模块内，使得待测液体包含的化学物质在金属消解模块内反应生成沉淀，从而去除待测液体包含的化学物质，因此能够在检测到待测液体包含的化学物质含量参数不合格时，立马对待测液体进行去污处理，操作简单方便;同时这样也能避免包含有大量化学物质的待测液体直接排放入自然环境中，对自然环境造成破坏，更加环保。
