申请日2017.08.22
公开(公告)日2018.03.27
IPC分类号C02F9/04; C02F101/22
摘要
本实用新型提供了一种化学铣切生产线含铬废水处理装置，包括依次连通的调节池、反应池、高效澄清净化器、活性炭过滤器、清水池;调节池的进水口连通铣切生产线的废水地沟槽，清水池出水口连通排污管道;高效澄清净化器的底部通过排泥管连通储泥池，该储泥池与压滤机连接，压滤机的压滤液出口连通所述调节池，排泥口连通排泥管;反应池的内部通过隔板分割为相互连通的三个腔室，三个腔室依次设置硫酸投放口，焦亚硫酸钠投放口和氢氧化钠投放口，在第一腔室及第三腔室内设有pH在线监测控制仪，在第二腔室内安装有ORP测定仪，所述pH在线监测控制仪及所述ORP测定仪与中控系统PLC连接。该设备处理效果好，能够确保出水的澄清度。
权利要求书
1.一种化学铣切生产线含铬废水处理装置，其特征在于，包括
依次连通的调节池、反应池、高效澄清净化器、活性炭过滤器、清水池;所述调节池的进水口连通铣切生产线的废水地沟槽，所述清水池出水口连通排污管道;所述高效澄清净化器的底部通过排泥管连通储泥池，该储泥池与压滤机连接，所述压滤机的压滤液出口连通所述调节池，排泥口连通排泥管;所述反应池的内部通过隔板分割为相互连通的三个腔室，其中第一腔室设置有硫酸投放口，第二腔室设置有焦亚硫酸钠投放口，第三腔室设置有氢氧化钠投放口，在所述第一腔室及第三腔室内设有pH在线监测控制仪，在所述第二腔室内安装有ORP测定仪，所述pH在线监测控制仪及所述ORP测定仪与中控系统PLC连接。
2.根据权利要求1所述的化学铣切生产线含铬废水 处理装置，其特征在于，所述调节池的出水口通过提升泵连通所述反应池，所述反应池的出水口通过提升泵连通所述高效澄清净化器。
3.根据权利要求1所述的化学铣切生产线含铬废水处理装置，其特征在于，在所述调节池及所述反应池内安装有空气搅拌器。
说明书
一种化学铣切生产线含铬废水处理装置
技术领域
本实用新型涉及一种含重金属污水处理设备，具体地涉及一种化学铣切生产线含铬废水处理装置。
背景技术
在电镀生产的过程中，会产生大量含铬等重金属的废水，这些废水若不加以处理，胡乱排放会造成环境污染严重，难于管理，还容易造成剧毒原料失控，其他原料消耗大的问题。同时如果含有重金属的废水乱排会使地下水源收到污染，危害当地群众的身体健康，严重破坏生态环境。
实用新型内容
有鉴于此，本实用新型的主要目的是提供一种化学铣切生产线含铬废水处理装置。
本实用新型采用的技术方案是：

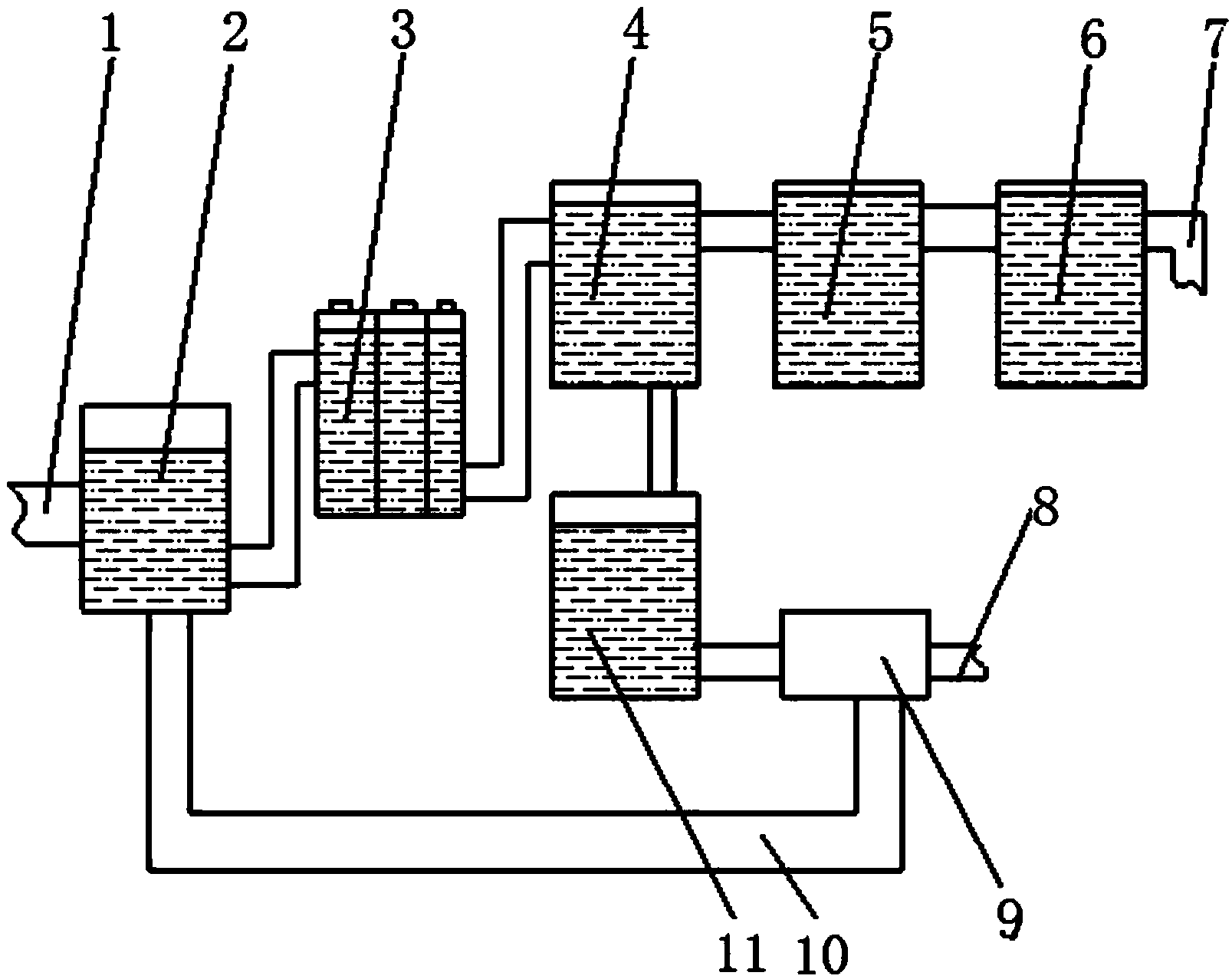

一种化学铣切生产线含铬废水处理装置，包括依次连通的调节池、反应池、高效澄清净化器、活性炭过滤器、清水池;所述调节池的进水口连通铣切生产线的废水地沟槽，所述清水池出水口连通排污管道;所述高效澄清净化器的底部通过排泥管连通储泥池，该储泥池与压滤机连接，所述压滤机的压滤液出口连通所述调节池，排泥口连通排泥管;所述反应池的内部通过隔板分割为相互连通的三个腔室，其中第一腔室设置有硫酸投放口，第二腔室设置有焦亚硫酸钠投放口，第三腔室设置有氢氧化钠投放口，在所述第一腔室及第三腔室内设有pH在线监测控制仪，在所述第二腔室内安装有ORP测定仪，所述pH在线监测控制仪及所述ORP测定仪与中控系统PLC连接。
更具体的方案包括：所述调节池的出水口通过提升泵连通所述反应池，所述反应池的出水口通过提升泵连通所述高效澄清净化器。
进一步的，在所述调节池及所述反应池内安装有空气搅拌器。
本实用新型提供了一种化学铣切生产线含铬废水处理装置，它具有以下优点：
1、由于设置依次连通的调节池、反应池及高效澄清净化器等过滤单元，因此过滤处理效果好，能有效将含铬污水处理至适应排放标准。
2、由于反应池分腔室，并且各个腔室设置投药口以及pH在线监测控制仪及、ORP测定仪，pH在线监测控制仪及ORP测定仪与中控系统PLC连接从而能够根据实时数据控制投药量，并大大提高生产自动化程度。
