申请日2018.08.02
公开(公告)日2018.10.23
IPC分类号C02F9/02; C02F1/44; C02F1/40; C02F1/00
摘要
本发明涉及污水处理设备技术领域，尤其是一种强制溢流型石墨烯含油污水处理装置，包括污水处理箱和支撑架，污水处理箱固定在支撑架上，所述污水处理箱内部竖直固定设有第一隔板，所述第一隔板将污水处理箱内部分别分为除杂室和除油室，所述除杂室内部水平设有第一过滤板，所述第一过滤板两侧上均安装有滑轮，所述除杂室内的污水处理箱侧壁上和第一隔板侧壁上均开设有滑槽，所述滑轮安装在滑槽中，所述第一过滤板上设有驱动装置。本发明不仅能够去除水中的油污还能够去除污水中的杂质，使用方便，操作简单，且占地面积小，适用于处理生活污水。
权利要求书
1.一种强制溢流型石墨烯含油污水处理装置，包括污水处理箱(1)和支撑架(2)，污水处理箱(1)固定在支撑架(2)上，其特征在于，所述污水处理箱(1)内部竖直固定设有第一隔板(3)，所述第一隔板(3)将污水处理箱(1)内部分别分为除杂室和除油室，所述除杂室内部水平设有第一过滤板(4)，所述第一过滤板(4)两侧上均安装有滑轮，所述除杂室内的污水处理箱(1)侧壁上和第一隔板(3)侧壁上均开设有滑槽，所述滑轮安装在滑槽中，所述第一过滤板(4)上设有驱动装置，所述驱动装置一侧的第一过滤板(4)上竖直且贯穿滑动设有污水进水管(5)，所述污水进水管(5)一端贯穿污水处理箱(1)顶壁并延伸至污水处理箱(1)外部，所述污水进水管(5)另一端靠近污水处理箱(1)内底壁设置，所述污水处理箱(1)侧壁底端上设有排杂管(19)，所述排杂管(19)与除杂室内部相连通，所述除油室内部分别水平固定设有第二隔板(11)和氧化石墨烯网膜(13)，且氧化石墨烯网膜(13)在第二隔板(11)下方，所述第二隔板(11)内部开设有空腔(12)，与所述第二隔板(11)相接触的第一隔板(3)上开设有溢流孔洞(10)，所述第二隔板(11)靠近氧化石墨烯网膜(13)的侧面上等距安装有排水端口，且排水端口和溢流孔洞(10)均与空腔(12)相连通，所述氧化石墨烯网膜(13)一侧的污水处理箱(1)侧壁上开设有排油管(14)，所述氧化石墨烯网膜(13)下方的污水处理箱(1)的底壁上安装有净化水出水管(15)。
2.根据权利要求1所述的一种强制溢流型石墨烯含油污水处理装置，其特征在于，所述驱动装置包括电动伸缩杆(8)，所述电动伸缩杆(8)垂直固定在污水处理箱(1)的外顶壁上，所述电动伸缩杆(8)顶端垂直固定设有连接板(9)，所述电动伸缩杆(8)两侧的连接板(9)上均垂直固定设有连接杆(7)，所述连接杆(7)远离连接板(9)的一端贯穿污水处理箱(1)顶壁并延伸至污水处理箱(1)内部垂直固定在第一过滤板(4)上，所述污水处理箱(1)内部的连接杆(7)上固定设有密封圈。
3.根据权利要求1所述的一种强制溢流型石墨烯含油污水处理装置，其特征在于，所述第一过滤板(4)上方的污水进水管(5)上固定设有固定架(6)，所述固定架(6)远离污水进水管(5)的一端固定在污水处理箱(1)内顶壁上。
4.根据权利要求1所述的一种强制溢流型石墨烯含油污水处理装置，其特征在于，所述排油管(14)和排杂管(19)上均螺纹安装有密封盖，所述净化水出水管(15)上安装有控制阀门。
5.根据权利要求1所述的一种强制溢流型石墨烯含油污水处理装置，其特征在于，所述排杂管(19)下方的污水处理箱(1)上固定设有盒体(16)，所述盒体(16)内部水平固定设有第二过滤板(18)，所述第二过滤板(18)下方的盒体(16)内底壁上固定设有水泵(20)，所述水泵(20)上设有导水管(17)，所述导水管(17)贯穿盒体(16)侧壁并延伸至盒体(16)外部贯穿固定在污水处理箱(1)外部的污水进水管(5)上，所述导水管(17)靠近污水进水管(5)的一端上安装有单向控制阀。
说明书
一种强制溢流型石墨烯含油污水处理装置
技术领域
本发明涉及污水处理设备技术领域，尤其涉及一种强制溢流型石墨烯含油污水处理装置。
背景技术
水是维系生命与健康的基本需求，地球虽然有71%的面积为水所覆盖，但是淡水资源却极其有限。在全部水资源中，97.47%是无法饮用的咸水，在余下的2.53%的淡水中，有87%是人类难以利用的两极冰盖、高山冰川和永冻地带的冰雪。人类真正能够利用的是江河湖泊以及地下水中的一部分，仅占地球总水量的0.26%，而且分布不均。因此，世界上有超过十四亿的儿童、妇女及男人无法获取足量而且安全的水来维持他们的基本需求。在许多层面，水资源和健康具有密不可分的关系。
在日常生活中，我们每天都会产生一定量的生活污水，生活污水经过漫长的排污系统流向污水处理厂，经过污水处理厂处理后再供给人们再次使用，然而在日常生活中，多处用水并不需要使用到这样高标准的水源，例如像冲厕所或者是拖地，目前它们绝大多数使用的是能够直接饮用的自来水，而在日常生活中，厨房中产生的生活污水水量也较多，因此需要一种强制溢流型石墨烯含油污水处理装置来对厨房的污水进行处理，然后用来冲厕所或者是拖地。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种强制溢流型石墨烯含油污水处理装置。
为了实现上述目的，本发明采用了如下技术方案：

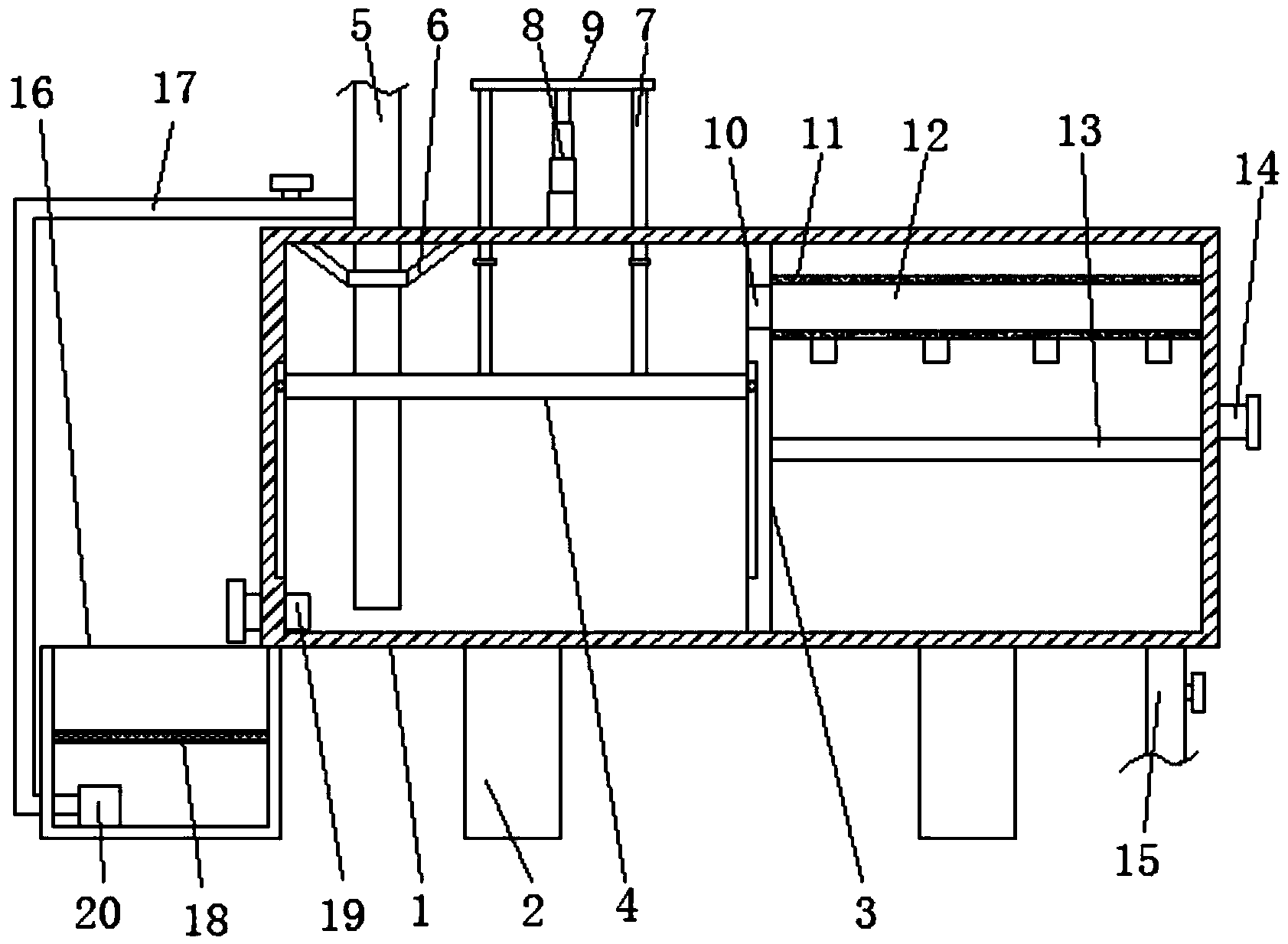

设计一种强制溢流型石墨烯含油污水处理装置，包括污水处理箱和支撑架，污水处理箱固定在支撑架上，所述污水处理箱内部竖直固定设有第一隔板，所述第一隔板将污水处理箱内部分别分为除杂室和除油室，所述除杂室内部水平设有第一过滤板，所述第一过滤板两侧上均安装有滑轮，所述除杂室内的污水处理箱侧壁上和第一隔板侧壁上均开设有滑槽，所述滑轮安装在滑槽中，所述第一过滤板上设有驱动装置，所述驱动装置一侧的第一过滤板上竖直且贯穿滑动设有污水进水管，所述污水进水管一端贯穿污水处理箱顶壁并延伸至污水处理箱外部，所述污水进水管另一端靠近污水处理箱内底壁设置，所述污水处理箱侧壁底端上设有排杂管，所述排杂管与除杂室内部相连通，所述除油室内部分别水平固定设有第二隔板和氧化石墨烯网膜，且氧化石墨烯网膜在第二隔板下方，所述第二隔板内部开设有空腔，与所述第二隔板相接触的第一隔板上开设有溢流孔洞，所述第二隔板靠近氧化石墨烯网膜的侧面上等距安装有排水端口，且排水端口和溢流孔洞均与空腔相连通，所述氧化石墨烯网膜一侧的污水处理箱侧壁上开设有排油管，所述氧化石墨烯网膜下方的污水处理箱的底壁上安装有净化水出水管。
优选的，所述驱动装置包括电动伸缩杆，所述电动伸缩杆垂直固定在污水处理箱的外顶壁上，所述电动伸缩杆顶端垂直固定设有连接板，所述电动伸缩杆两侧的连接板上均垂直固定设有连接杆，所述连接杆远离连接板的一端贯穿污水处理箱顶壁并延伸至污水处理箱内部垂直固定在第一过滤板上，所述污水处理箱内部的连接杆上固定设有密封圈。
优选的，所述第一过滤板上方的污水进水管上固定设有固定架，所述固定架远离污水进水管的一端固定在污水处理箱内顶壁上。
优选的，所述排油管和排杂管上均螺纹安装有密封盖，所述净化水出水管上安装有控制阀门。
优选的，所述排杂管下方的污水处理箱上固定设有盒体，所述盒体内部水平固定设有第二过滤板，所述第二过滤板下方的盒体内底壁上固定设有水泵，所述水泵上设有导水管，所述导水管贯穿盒体侧壁并延伸至盒体外部贯穿固定在污水处理箱外部的污水进水管上，所述导水管靠近污水进水管的一端上安装有单向控制阀。
本发明提出的一种强制溢流型石墨烯含油污水处理装置，有益效果在于：第一过滤板将污水进水管排入到污水处理箱中的污水中的杂质拦截在除杂室内部，并且经过一段时间的累积，利用电动伸缩杆的收缩带动第一过滤板在污水处理箱中位置下移，进而将第一过滤板下方拦截的杂质逼近到污水处理箱的内底壁处，再利用水流带走污水处理箱中的杂质，进而将杂质从排杂管排出污水处理箱，除杂室内污水顺着溢流孔洞排到第二隔板的空腔中，再由排水端口排到除油室中，除油室中的氧化石墨烯网膜将污水进行水油分离，进而达到对污水处理的目的。本发明不仅能够去除水中的油污还能够去除污水中的杂质，使用方便，操作简单，且占地面积小，适用于处理生活污水。
