申请日2018.08.02
公开(公告)日2018.11.06
IPC分类号C02F9/04; C02F103/18
摘要
本发明涉及一种湿法脱硫废水综合处理系统，包括脱硫废水处理罐，所述脱硫废水处理罐顶部左侧开设有进水口，且脱硫废水处理罐底部侧壁固定有曝气盘，所述脱硫废水处理罐和洗涤塔通过导气管和气泵相互连通，并且洗涤塔底部侧壁开设有废液出口，所述脱硫废水处理罐顶端安装有搅拌电机，且搅拌电机末端连接有转轴，并且转轴通过第一搅拌杆与第二搅拌杆构成固定连接结构，所述第一搅拌杆和第二搅拌杆关于转轴纵向对称轴对称安装。该湿法脱硫废水综合处理系统采用洗涤塔洗涤氨气结构，对产生的氨气进行洗涤吸收，不仅同时脱除氨氮和硫酸根同时将氨气洗涤成氨水循环使用，减少了污染性气体排放提高对环境的保护作用同时产生的石膏和氨水可回收利用。
权利要求书

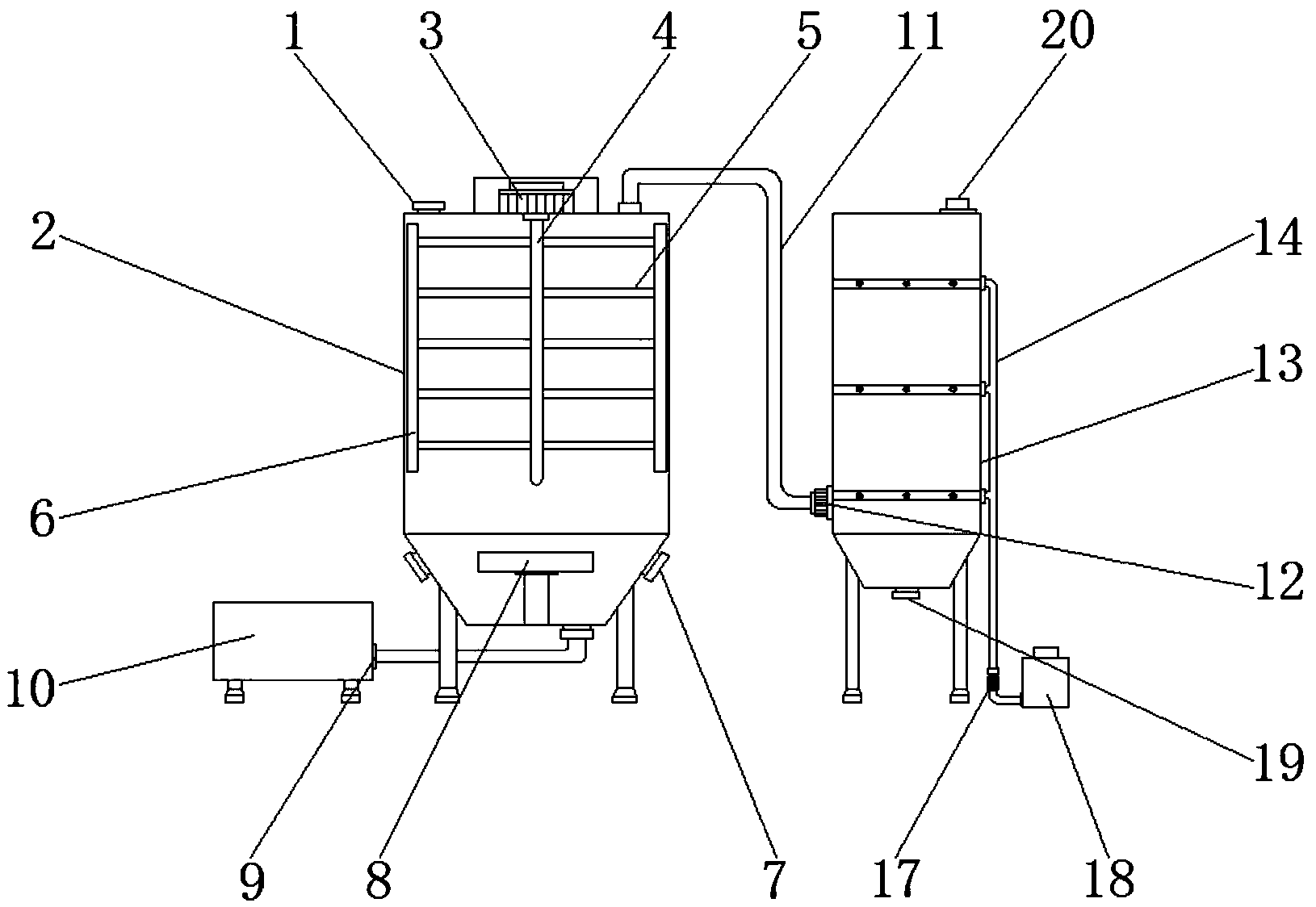

1.一种湿法脱硫废水综合处理系统，包括脱硫废水处理罐(2)，所述脱硫废水处理罐(2)顶部左侧开设有进水口(1)，且脱硫废水处理罐(2)底部侧壁固定有曝气盘(8)，其特征在于：所述脱硫废水处理罐(2)和洗涤塔(13)通过导气管(11)和气泵(12)相互连通，且洗涤塔(13)顶端右侧设置有通风口(20)，并且洗涤塔(13)底部侧壁开设有废液出口(19)。
2.根据权利要求1所述的一种湿法脱硫废水综合处理系统，其特征在于：所述脱硫废水处理罐(2)顶端安装有搅拌电机(3)，且搅拌电机(3)末端连接有转轴(4)，并且转轴(4)通过第一搅拌杆(5)与第二搅拌杆(6)构成固定连接结构。
3.根据权利要求1所述的一种湿法脱硫废水综合处理系统，其特征在于：所述第一搅拌杆(5)和第二搅拌杆(6)关于转轴(4)纵向对称轴对称安装，且第二搅拌杆(6)为弧形结构，并且转轴(4)、第一搅拌杆(5)和第二搅拌杆(6)之间通过焊接相互固定。
4.根据权利要求1所述的一种湿法脱硫废水综合处理系统，其特征在于：所述脱硫废水处理罐(2)底部外表面开设有检修盖(7)，且检修盖(7)共设置有2组，并且检修盖(7)关于脱硫废水处理罐(2)纵向对称轴对称设置。
5.根据权利要求1所述的一种湿法脱硫废水综合处理系统，其特征在于：所述脱硫废水处理罐(2)底部侧壁连接有废液管(9)，且脱硫废水处理罐(2)和压滤机(10)通过废液管(9)相互连接。
6.根据权利要求1所述的一种湿法脱硫废水综合处理系统，其特征在于：所述压滤机(10)内部设置的拦截网(21)通过其顶部的连接柱(22)与过滤压板(23)构成一体结构，其过滤压板(23)表面设置有通孔结构，且过滤压板(23)的数量不少于5个，并且右侧上部开设有排水口(24)的过滤压板(23)靠近压滤机(10)顶部一端与液压杆(25)构成焊接连接。
7.根据权利要求1所述的一种湿法脱硫废水综合处理系统，其特征在于：所述洗涤塔(13)内表面固定有第二水管(15)，且第二水管(15)通过第一水管(14)和水泵(17)与水箱(18)相互连接，并且第二水管(15)纵向等距离分布于洗涤塔(13)内表面。
8.根据权利要求1所述的一种湿法脱硫废水综合处理系统，其特征在于：所述喷淋头(16)通过第二水管(15)与洗涤塔(13)相互连接，且喷淋头(16)共设置有6个，并且喷淋头(16)关于第二水管(15)中心轴中心对称安装。
说明书
一种湿法脱硫废水综合处理系统
技术领域
本发明涉及环保设备技术领域，具体为一种湿法脱硫废水综合处理系统。
背景技术
近年来，随着国家环保排放标准的提高，对废水排放指标日趋严格，燃煤锅炉中采用脱销工艺中的脱硝剂全是(尿素、液氨、氨水)，由于脱销工艺中氨逃逸现象，致使脱硫废水中的氨氮含量较高，目前通行采用曝气与加热来降低氨氮，使氨气逃逸到空气中，产生新的污染。
发明内容
本发明的目的在于提供一种湿法脱硫废水综合处理系统，以解决上述背景技术中提出的氨气逃逸到空气中产生新的污染的问题。
为实现上述目的，本发明提供如下技术方案：一种湿法脱硫废水综合处理系统，包括脱硫废水处理罐，所述脱硫废水处理罐顶部左侧开设有进水口，且脱硫废水处理罐底部侧壁固定有曝气盘，所述脱硫废水处理罐和洗涤塔通过导气管和气泵相互连通，且洗涤塔顶端右侧设置有通风口，并且洗涤塔底部侧壁开设有废液出口。
优选的，所述脱硫废水处理罐顶端安装有搅拌电机，且搅拌电机末端连接有转轴，并且转轴通过第一搅拌杆与第二搅拌杆构成固定连接结构。
优选的，所述第一搅拌杆和第二搅拌杆关于转轴纵向对称轴对称安装，且第二搅拌杆为弧形结构，并且转轴、第一搅拌杆和第二搅拌杆之间通过焊接相互固定。
优选的，所述脱硫废水处理罐底部外表面开设有检修盖，且检修盖共设置有组，并且检修盖关于脱硫废水处理罐纵向对称轴对称设置。
优选的，所述脱硫废水处理罐底部侧壁连接有废液管，且脱硫废水处理罐和压滤机通过废液管相互连接。
优选的，所述压滤机内部设置的拦截网通过其顶部的连接柱与过滤压板构成一体结构，其过滤压板表面设置有通孔结构，且过滤压板的数量不少于5个，并且右侧上部开设有排水口的过滤压板靠近压滤机顶部一端与液压杆构成焊接连接。
优选的，所述洗涤塔内表面固定有第二水管，且第二水管通过第一水管和水泵与水箱相互连接，并且第二水管纵向等距离分布于洗涤塔内表面。
优选的，所述喷淋头通过第二水管与洗涤塔相互连接，且喷淋头共设置有6个，并且喷淋头关于第二水管中心轴中心对称安装。
与现有技术相比，本发明的有益效果是：该湿法脱硫废水综合处理系统采用洗涤塔洗涤氨气结构，对产生的氨气进行洗涤吸收，不仅同时脱除氨氮和硫酸根同时将氨气洗涤成氨水循环使用，减少了污染性气体排放提高对环境的保护作用同时产生的石膏和氨水可回收利用，降低企业的生产加工成本。
