申请日2017.08.22
公开(公告)日2018.03.30
IPC分类号C02F11/02; C02F103/20
摘要
本实用新型公开了一种造价低廉简单高效的渗滤液过滤及通风装置，包括排水板，所述排水板上按矩形阵列方式设有若干凸起限位柱;相邻两个凸起限位柱之间形成通风、排水通道;所述凸起限位柱的上部设有中空滤板;所述中空滤板的上表面铺设有过滤布。本实用新型结构简单，对现场安装施工没有技术要求，只需按顺序堆放即可，施工方便，塑料成本低，整体造价低。
权利要求书
1.一种造价低廉简单高效的渗滤液过滤及通风装置，其特征在于：包括排水板(1)，所述排水板(1)上按矩形阵列方式设有若干凸起限位柱(2);相邻两个凸起限位柱(2)之间形成通风、排水通道(3);所述凸起限位柱(2)的上部设有中空滤板(4);所述中空滤板(4)的上表面铺设有过滤布(5)。
说明书
一种造价低廉简单高效的渗滤液过滤及通风装置
技术领域
本实用新型涉及废弃有机物微生物发酵处理处置领域，尤其涉及到一种造价低廉简单高效的渗滤液过滤及通风装置。
背景技术
在养殖粪污、污水 厂污泥、生活垃圾处理处置采用好氧发酵工艺的，需要对发酵系统产生的渗滤液进行过滤收集，如果发酵物料(垫料)直接堆放在发酵槽内，渗滤液渗漏到发酵槽的底部，如果渗滤液无法及时排出从而滞留在发酵槽内，导致发酵槽底部的物料(垫料)直接浸泡在渗滤液中，物料(垫料)水分太高，影响发酵效果。同时由于湿度太大，还会阻隔空气与微生物接触，影响微生物的正常发酵，甚至会造成更大的损失，所以需要把发酵槽底部的渗滤液尽快排出发酵槽，最好能把物料(垫料)与渗滤液分离。为了实现这一目的，通常的做法是在发酵槽底部沿横向或纵向预留若干条水沟，在水沟上部铺设过滤板材或其他过滤材料防止发酵物料(垫料)进入到排水沟。通过排水沟收集渗滤液并排走，为了保证发酵槽的结构强度，需要构建排水沟槽，会增加较多的工程造价和工程难度。另外由于受排水沟建设规格、结构、数量等原因影响，渗滤液渗排不会是非常彻底。
实用新型内容
本实用新型的目的在于克服上述现有技术中的不足之处而提供一种结构简单、操作方便、实用的造价低廉简单高效的渗滤液过滤及通风装置。
本实用新型是通过如下方式实现的：

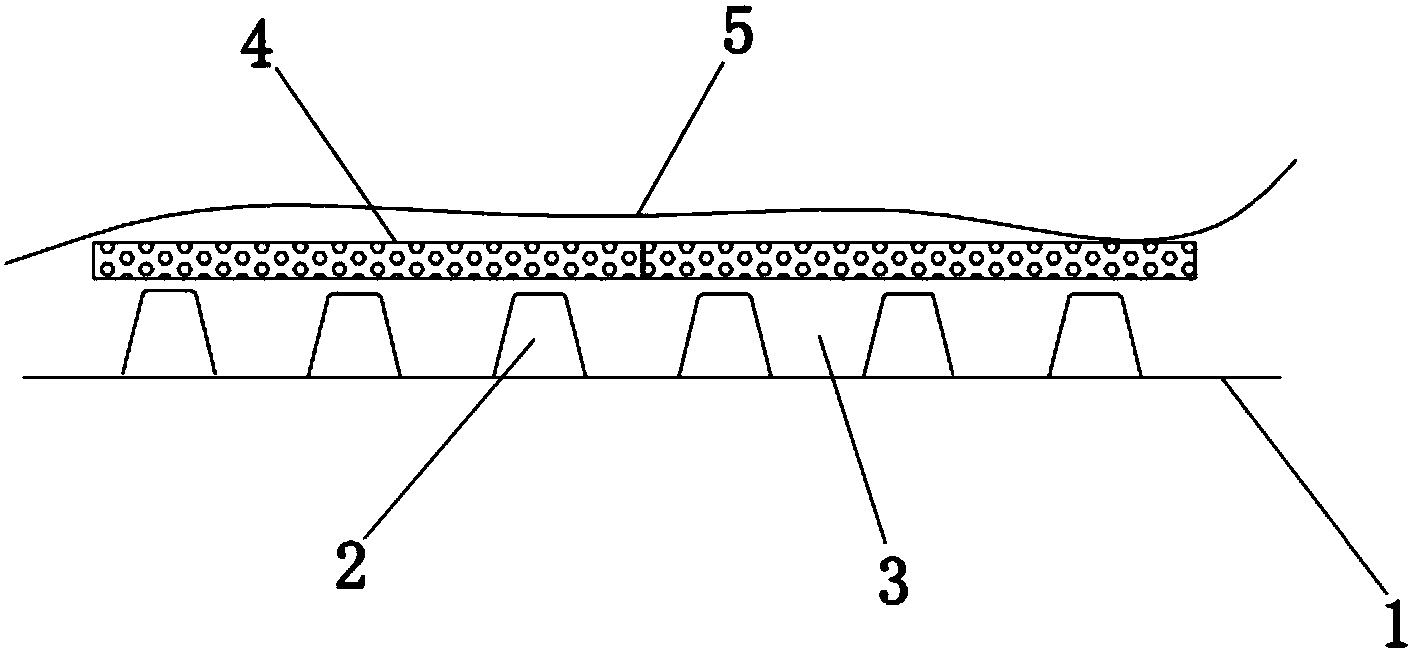

一种造价低廉简单高效的渗滤液过滤及通风装置，其特征在于：包括排水板1，所述排水板1上按矩形阵列方式设有若干凸起限位柱2;相邻两个凸起限位柱2之间形成通风、排水通道3;所述凸起限位柱2的上部设有中空滤板4;所述中空滤板4的上表面铺设有过滤布5。
本实用新型的有益效果在于：结构简单，对现场安装施工没有技术要求，只需按顺序堆放即可，施工方便，塑料成本低，整体造价低。
