申请日2018.08.02
公开(公告)日2018.11.13
IPC分类号C02F9/14
摘要
本发明公开了一种印染废水深度处理系统及处理方法，包括经管道相连的前处理单元、深度处理单元和回用处理单元;所述深度处理单元包括经管道依次相连的混凝气浮池、曝气生物滤池、清水池和臭氧接触氧化塔;所述回用处理单元包括与清水池经管道相连的石英砂过滤器，石英砂过滤器经管道依次连接有超滤膜模块、超滤产水池、保安过滤器和反渗透装置，反渗透装置经管道分别连接有RO产水池和RO浓水池，RO浓水池经管道依次连接有芬顿反应器、沉淀池和排水池;所述沉淀池和混凝气浮池还连接有污泥池。本发明具有能够极大改善污水处理效果的特点。
权利要求书

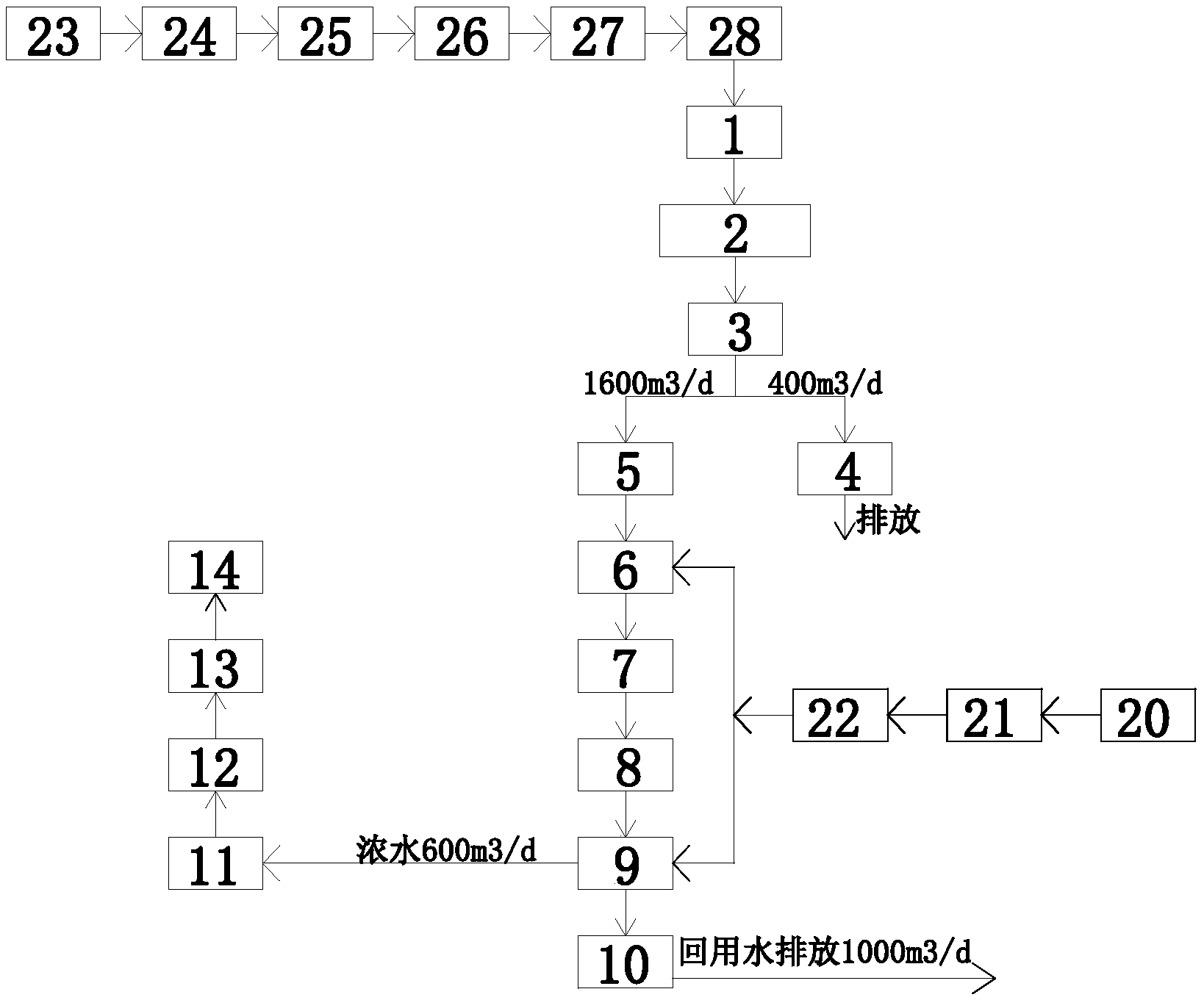

1.一种印染废水深度处理系统，其特征在于：包括经管道相连的前处理单元、深度处理单元和回用处理单元;所述深度处理单元包括经管道依次相连的混凝气浮池(1)、曝气生物滤池(2)、清水池(3)和臭氧接触氧化塔(4);所述回用处理单元包括与清水池(3)经管道相连的石英砂过滤器(5)，石英砂过滤器(5)经管道依次连接有超滤膜模块(6)、超滤产水池(7)、保安过滤器(8)和反渗透装置(9)，反渗透装置(9)经管道分别连接有RO产水池(10)和RO浓水池(11)，RO浓水池(11)经管道依次连接有芬顿反应器(12)、沉淀池(13)和排水池(14);所述沉淀池(13)和混凝气浮池(1)还连接有污泥池。
2.根据权利要求1所述的一种印染废水深度处理系统，其特征在于：所述超滤膜模块(6)包括超滤装置(15)，超滤装置(15)的进水口与石英砂过滤器(5)经管道相连，超滤装置(15)的产水口与超滤产水池(7)经管道相连，超滤装置(15)的浓液出口处设有冲洗循环泵(16)，冲洗循环泵(16)经管道与超滤装置(15)的进水口相连;所述超滤装置(15)的产水口经管道还连接有反洗泵(17)，反洗泵(17)经管道与超滤产水池(7)相连;超滤装置(15)的进水口经管道还连接有空压机(18)，空压机(18)经管道与压缩空气储罐(19)相连。
3.根据权利要求1所述的一种印染废水深度处理系统，其特征在于：还包括分别与超滤装置(15)和反渗透装置(9)相连的化学清洗模块;所述化学清洗模块包括经管道依次相连的清洗溶液箱(20)、清洗泵(21)和精密过滤器(22)，精密过滤器(22)经管道分别与超滤装置(15)和反渗透装置(9)相连。
4.根据权利要求1所述的一种印染废水深度处理系统，其特征在于：所述前处理单元包括经管道依次连接的格栅过滤池(23)、调节池(24)、旋转格栅过滤池(25)、初沉池(26)、水解酸化池(27)和二沉池(28)，二沉池(28)经管道与混凝气浮池(1)相连;初沉池(26)和二沉池(28)也与污泥池相连。
5.根据权利要求1所述的一种印染废水深度处理系统，其特征在于：所述混凝气浮池(1)中添加有混凝剂或助凝剂。
6.根据权利要求1所述的一种印染废水深度处理系统，其特征在于：芬顿反应器(12)中添加有稀硫酸、硫酸亚铁和双氧水。
7.根据权利要求6所述的一种印染废水深度处理系统，其特征在于：所述芬顿反应器中各组分的添加顺序为：先用稀硫酸将芬顿反应器内液体的pH值调节到3，然后将硫酸亚铁和双氧水按1：3的配比进行芬顿反应。
8.权利要求1-7中任一项权利要求所述的一种印染废水深度处理系统的处理方法，其特征在于，包括以下步骤：染色废水和漂洗废水经前处理单元处理后得到预处理废水A，预处理废水A依次经过混凝气浮池和曝气生物滤池处理后得到B液体，B液体进入清水池中存放;然后，五分之一的B液体流入臭氧接触氧化塔中进行臭氧接触氧化反应后排放，剩余的五分之四的B液体流入石英砂过滤器中过滤后得到C液体;C液体依次经超滤膜模块、保安过滤器和反渗透装置的过滤后得到回用水D和浓水E，回用水进入RO产水池然后排放，浓水E流入RO浓水池储存，随后浓水E经过芬顿反应器的处理后得到F液，F液流入沉淀池中进行沉淀处理，固液分离后得到G液，G液流入排水池中排放。
说明书
一种印染废水深度处理系统及处理方法
技术领域
本发明涉及一种印染废水处理系统，特别是一种印染废水深度处理系统及处理方法。
背景技术
印染废水主要包括染色废水和漂洗废水，染色废水的处理方式主要是通过格栅过滤池、调节池、沉淀池、水解酸化池、接触氧化池和二沉池等处理，漂洗废水经过调节池、旋转格栅池、气浮池和沉淀池等处理，但是，染色废水和漂洗废水经现有的污水处理设备处理后的出水只能达到《纺织染整工业水污染物排放标准》(GB4287-2012)新建企业的排放浓度，不能达到环保要求《纺织染整工业水污染物排放标准》(GB4287-2012)中的直接排放标准。因此，现有的技术存在着污水处理效果不佳的问题。
发明内容
本发明的目的在于，提供一种印染废水深度处理系统及处理方法。本发明具有能够极大改善污水处理效果的特点。
本发明的技术方案：一种印染废水深度处理系统，包括经管道相连的前处理单元、深度处理单元和回用处理单元;所述深度处理单元包括经管道依次相连的混凝气浮池、曝气生物滤池、清水池和臭氧接触氧化塔;所述回用处理单元包括与清水池经管道相连的石英砂过滤器，石英砂过滤器经管道依次连接有超滤膜模块、超滤产水池、保安过滤器和反渗透装置，反渗透装置经管道分别连接有RO产水池和RO浓水池，RO浓水池经管道依次连接有芬顿反应器、沉淀池和排水池;所述沉淀池和混凝气浮池还连接有污泥池。
前述的一种印染废水深度处理系统中，所述超滤膜模块包括超滤装置，超滤装置的进水口与石英砂过滤器经管道相连，超滤装置的产水口与超滤产水池经管道相连，超滤装置的浓液出口处设有冲洗循环泵，冲洗循环泵经管道与超滤装置的进水口相连;所述超滤装置的产水口经管道还连接有反洗泵，反洗泵经管道与超滤产水池相连;超滤装置的进水口经管道还连接有空压机，空压机经管道与压缩空气储罐相连。
前述的一种印染废水深度处理系统中，还包括分别与超滤装置和反渗透装置相连的化学清洗模块;所述化学清洗模块包括经管道依次相连的清洗溶液箱、清洗泵和精密过滤器，精密过滤器经管道分别与超滤装置和反渗透装置相连。
前述的一种印染废水深度处理系统中，所述前处理单元包括经管道依次连接的格栅过滤池、调节池、旋转格栅过滤池、初沉池、水解酸化池和二沉池，二沉池经管道与混凝气浮池相连;初沉池和二沉池也与污泥池相连。
前述的一种印染废水深度处理系统中，所述混凝气浮池中添加有混凝剂或助凝剂。
前述的一种印染废水深度处理系统中，芬顿反应器中添加有稀硫酸、硫酸亚铁和双氧水。
前述的一种印染废水深度处理系统中，所述芬顿反应器中各组分的添加顺序为：先用稀硫酸将芬顿反应器内液体的pH值调节到3，然后将硫酸亚铁和双氧水按1：3的的配比进行芬顿反应后。
一种印染废水深度处理系统的处理方法，包括以下步骤：染色废水和漂洗废水经前处理单元处理后得到预处理废水A，预处理废水A依次经过混凝气浮池和曝气生物滤池处理后得到B液体，B液体进入清水池中存放;然后，五分之一的B液体流入臭氧接触氧化塔中进行臭氧接触氧化反应后排放，剩余的五分之四的B液体流入石英砂过滤器中过滤后得到C液体;C液体依次经超滤膜模块、保安过滤器和反渗透装置的过滤后得到回用水D和浓水E，回用水进入RO产水池然后排放，浓水E流入RO浓水池储存，随后浓水E经过芬顿反应器的处理后得到F液，F液流入沉淀池中进行沉淀处理，固液分离后得到G液，G液流入排水池中排放。
与现有技术相比，本发明通过前处理单元、深度处理单元和回用处理单元的相互配合对染色废水和漂洗废水依次进行预处理、深度处理和回用水处理，使得处理后的出水能够达到所规定的直接排放标准，从而有效的提高了印染废水的处理效果，而且通过三个处理单元之间的相互配合，在保证印染废水处理效果的前提下还能够有效的提高废水的处理效率。深度处理单元采用混凝气浮池和曝气生物滤池对印染废水进行处理，从而能够有效的去除废水中含有的悬浮胶体COD和可溶性COD;通过对清水池中的一部分水液直接进行臭氧接触氧化反应来有效降低水中的色度和COD然后达到排放标准，从而可以减轻双膜处理时的处理量，提高处理效率;回用处理系统通过双膜处理工艺(超滤膜模块和反渗透装置)和芬顿反应器的相互配合，通过双膜处理工艺对清水池中的另一部分水液进行双膜处理，确保出水达到回用水水质标准，浓水经芬顿反应后排放达到环保要要求纳管排放标准，通过上述改进从而能够有效改善废水的处理效果。综上所述，本发明具有能够极大改善污水处理效果的特点。
另外，本发明通过在超滤装置的浓液出口处设置冲洗循环泵，把浓缩液从出口回流至膜进口，在保持较高系统回收率的前提下通过提高膜表面的错流速率来增加膜的抗污染能力;通过在超滤装置的产水口设置反洗泵，超滤装置的进水口设置空压机，便于对超滤装置进行反冲洗和气冲洗，反冲洗操作使膜表面的污染处于一种松动的状态下，气冲洗超滤膜丝外表面，引起膜丝的强烈抖动，使粘附在膜丝表面的颗粒物进一步松动得以掉落，从而可以取的很好的清洗效果。
