申请日2017.08.19
公开(公告)日2018.03.09
IPC分类号B01D33/15; C23F13/06
摘要
本实用新型公开了一种水泥厂废水循环水池，包括机体和底座，所述机体安装在底座的上方，所述机体的上方设置有端盖，所述端盖的左右两侧设置有固定螺母，所述机体的右侧设置有进水管，所述机体的左侧设置有水泵，所述水泵的下方设置有出水管，在废水循环池内部安装了旋转电机，这样旋转电机就可以时刻带动过滤网旋转，就可以防止杂质在过滤网上堆积，防止了过滤网堵塞，而且在废水循环水池的内部安装了阴极保护器，阴极保护器是由活波金属锌和直流供电装置构成，这样当废水循环水池工作的时候，就可以对阴极保护器通上直流电，在废水循环水池上发生还原反应，从而防止了废水循环水池生锈，提高了废水循环水池的使用性能。
权利要求书

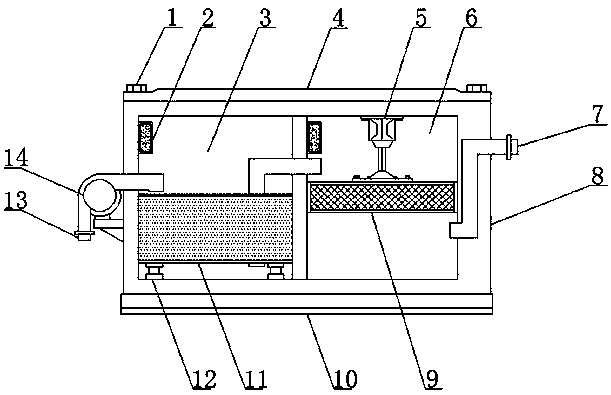

1.一种水泥厂废水循环水池，包括机体(8)和底座(10)，其特征在于：所述机体(8)安装在底座(10)的上方，所述机体(8)的上方设置有端盖(4)，所述端盖(4)的左右两侧设置有固定螺母(1)，所述机体(8)的右侧设置有进水管(7)，所述机体(8)的左侧设置有水泵(14)，所述水泵(14)的下方设置有出水管(13)，所述机体(8)的内部设置有沉淀过滤池(6)，所述沉淀过滤池(6)的内部设置有旋转电机(5)，所述旋转电机(5)的下方设置有过滤网(9)，所述沉淀过滤池(6)的左侧设置有吸附池(3)，所述吸附池(3)的内部设置有竹炭吸附层(11)，所述竹炭吸附层(11)的下方设置有支架(12)，所述机体(8)的内部且靠近竹炭吸附层(11)和过滤网(9)的左上方设置有阴极保护器(2)，所述水泵(14)上设置有泵体(16)，所述泵体(16)的下方设置有安装架(17)，所述泵体(16)的右上方设置有进水口(15)，所述泵体(16)的左下方且靠近安装架(17)的左侧设置有出水口(18)，所述旋转电机(5)和水泵(14)均有外部电源电性连接。
2.根据权利要求1所述的一种水泥厂废水循环水池，其特征在于：所述端盖(4)和机体(8)通过固定螺母(1)连接。
3.根据权利要求1所述的一种水泥厂废水循环水池，其特征在于：所述旋转电机(5)和过滤网(9)通过转轴连接。
4.根据权利要求1所述的一种水泥厂废水循环水池，其特征在于：所述机体(8)是一种中空的长方体结构。
5.根据权利要求1所述的一种水泥厂废水循环水池，其特征在于：所述支架(12)共设置有四个，且四个支架(12)均安装在竹炭吸附层(11)的下方。
6.根据权利要求1所述的一种水泥厂废水循环水池，其特征在于：所述泵体(16)和安装架(17)通过焊接方式连接。
说明书
一种水泥厂废水循环水池
技术领域
本实用新型属于废水循环水池相关技术领域，具体涉及一种水泥厂废水循环水池。
背景技术
循环用水由一个工厂、车间或工段的给水、排水系统组成一个闭路循环的用水系统，会将系统内产生的废水，经适当处理后重复使用，不补充或少量补充新鲜水，而不排放或少排放废水的用水方式，工业冷却用水在冷却生产设备和产品过程中，水温升高，其化学性质变化不大，但是冷却水降温后长期循环使用，水中某些溶质浓缩，尘土积累，微生物滋长，可以造成设备管道内垢物沉积或对金属设备管道北京印染厂的净水站腐蚀，因此必须对其进行水质稳定处理，才能使循环用水系统正常运行。循环用水系统一般由以下几部分组成：生产过程中的热交换器;冷却塔或冷却池;循环水泵及集水池，在水资源日趋紧缺的情况下，用循环冷却水系统代替直流冷却水系统，逐步实现闭路循环冷却用水，不断提高水的重复利用率是今后工业发展的趋势，工业废水的循环利用，水质的处理比较复杂，需要用特殊的处理工艺，处理回用成本较高，不如冷却用水循环利用普及。
现有技术的废水循环水池存在以下问题：现在废水循环水池在长时间的工作中，废水循环水池中的过滤网很容易堵塞，这样就会严重影响了废水循环水池的使用。
实用新型内容
本实用新型的目的在于提供一种水泥厂废水循环水池，以解决上述背景技术中提出的过滤网容易堵塞的问题。
为实现上述目的，本实用新型提供如下技术方案：一种水泥厂废水循环水池，包括机体和底座，所述机体安装在底座的上方，所述机体的上方设置有端盖，所述端盖的左右两侧设置有固定螺母，所述机体的右侧设置有进水管，所述机体的左侧设置有水泵，所述水泵的下方设置有出水管，所述机体的内部设置有沉淀过滤池，所述沉淀过滤池的内部设置有旋转电机，所述旋转电机的下方设置有过滤网，所述沉淀过滤池的左侧设置有吸附池，所述吸附池的内部设置有竹炭吸附层，所述竹炭吸附层的下方设置有支架，所述机体的内部且靠近竹炭吸附层和过滤网的左上方设置有阴极保护器，所述水泵上设置有泵体，所述泵体的下方设置有安装架，所述泵体的右上方设置有进水口，所述泵体的左下方且靠近安装架的左侧设置有出水口，所述旋转电机和水泵均有外部电源电性连接。
优选的，所述端盖和机体通过固定螺母连接。
优选的，所述旋转电机和过滤网通过转轴连接。
优选的，所述机体是一种中空的长方体结构。
优选的，所述支架共设置有四个，且四个支架均安装在竹炭吸附层的下方。
优选的，所述泵体和安装架通过焊接方式连接。
与现有技术相比，本实用新型的有益效果是：本实用新型在废水循环池内部安装了旋转电机，这样旋转电机就可以时刻带动过滤网旋转，这样旋转的过滤网在对废水进行过滤的时候，就可以防止杂质在过滤网上堆积，防止了过滤网堵塞，使得过滤网能够更好的对废水过滤，而且在废水循环水池的内部安装了阴极保护器，阴极保护器是由活波金属锌和直流供电装置构成，这样当废水循环水池工作的时候，就可以对阴极保护器通上直流电，这时废水循环水池就会成为阴极保护器的阴极，从而在废水循环水池上发生还原反应，从而防止了废水循环水池生锈，提高了废水循环水池的使用性能。
